الحالة: | جديد | الإبرة رقم: | إبرتين في كل مرة |
---|---|---|---|
محطة العمل: | محطة واحدة 8 أعمدة يمكن أن تكون مغلقة 4 مرات | سرعة اللف: | 300 دورة في الدقيقة إلى 500 دورة في الدقيقة وفقًا لمقياس السلك |
النوع التلقائي: | اوتوماتيك كليا | لون الجهاز: | أبيض أو حسب متطلبات العميل |
بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | ||
تسليط الضوء: | لف محرك فرش,آلة لف المحرك,motor winding machine |

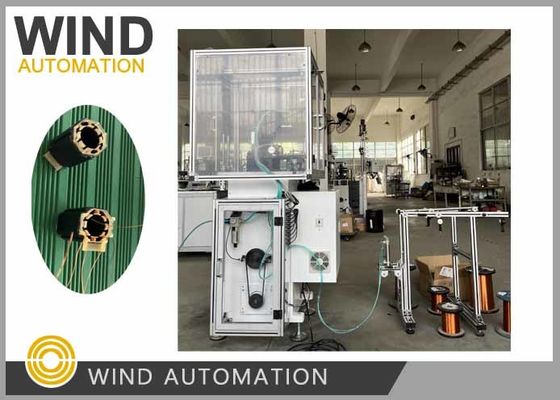

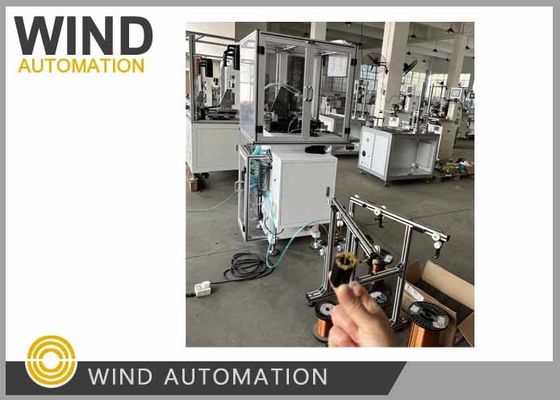

ثمانية قطب BLDC خطوة محرك ستاتور آلة التلف
إبرتان في نفس الوقتWIND-1B-TSM
التطبيق:
آلة لف الإبرة المتحركة بخطوة WIND-1B-TSM يمكن أن تلف فتحات 2 مرة واحدة ،
تغطي 6 أعمدة، 8 أعمدة، 9 أعمدة، 10 أعمدة، 12 أعمدة، 14 أعمدة، 18 أعمدة
المزايا:
سريعة ومرنة، محرك خطوة محرك ستاتور إبرة التلف مع 2 فتحات التلف في كل مرة
2 الفوهات الملفوفة يعمل كثنائي محطة BLDC الدوال الستاتور ومستقر من 2 محطة الدوال الجهاز
المعلم:
قطر السلك: 0.08 ~ 0.8mm
معرّف الستاتور:15mm~65mm
ارتفاع الكومة:7-100mm
المدير رقم 0-9999
خيار التشغيل: خطوة خطوة / تلقائي
أقطاب الستاتور: 6 أقطاب، 8 أقطاب، 9 أقطاب، 10 أقطاب، 12 أقطاب، 14 أقطاب، 18 أقطاب (مخصصة)
ضغط الهواء:0.5~0.7MPa
الطاقة:1KW، مرحلة واحدة، AC220V 50/60Hz
الوزن: حوالي 450 كجم الأبعاد: 1600 ((L) × 1000 ((W) × 1500 ((H) ملم
التكوين:
شركة Mitsubishi PLC
شاشة لمسة متضمنة واجهة الإنسان والآلة
محرك خطوة عالي الطاقة
أسطوانة الهجوم الجوي
خصائص آلة التلف الصناعي النوع 1:
|
تأكيد: نعم / لا
|
||
1 | قطر أنبوب الستاتور | 70 ملم | نعم |
2 | عرض أنبوب الستاتور | 15 ملم | نعم |
3 | عدد المحاور | 4 على الأقل | لا |
4 | خطوط الإحداثيات التسامح | ±0,01 ملم | نعم |
5 | تحمل الإحداثيات الزاوية | ±0,5 دقيقة زاوية | نعم |
6 | مسار العمود | على الأقل 100 ملم | نعم |
7 | سرعة التلف | 10 60 رياح في الساعة | نعم، 350 إلى 400 دورة في الدقيقة |
8 | القياس القياسي القياس الخارجي | 63 ملم | نعم |
9 | الستاتور القطر الداخلي | لا حدود | > 15 ملم |
10 | الحد الأقصى لطول الستاتور مع الأجزاء الأمامية | 80 ملم على الأقل | نعم |
11 | الحد الأدنى لطول الستاتور مع الأجزاء الأمامية | 15 ملم | نعم |
12 | فتحات الستاتور | لا حدود | لا6,8,9,10,12,14، 18 فتحة |
13 | الحد الأدنى لعرض الفتحة | 08 ملم | نعم |
14 | قطر سلك العمل | 0,063 0,315 ملم (ثنائي) | نعم |
15 | عدد الأدوات | 2 | كلا، فوهتان، فول واحد |
16 | عدد المشدات | 2 | نعم |
17 | وضع التحكم | كمبيوتر محمول مع برنامج | لا، PLC و HMI |
18 | إمدادات الطاقة | 3 ~ 380 فولت (± 15 ٪) ، 50 هرتز، 2 كيلوواط | NO,1~220V،50Hz،1.5 كيلوواط |
السؤال والإجابة:
1.أي نوع من طيات إبرة الستاتور يجب أن نختار لستاتورنا؟
Tآلة التلفير الإبرة الستاتور WIND-1B-TSM مناسبة جدا لتلفيل محرك خطوة مع
ثمانية أقواس
آلة التلف ، وتحديد المؤشرات والقطع تلقائيًا دون ترتيب لمعدل ملء الفتحات ليس عالية الستاتور
آلة التلف WIND-1B-TSM مع التلف لا يرتب جهاز مؤشر تلقائي والزاوية
جهاز التأرجح كامي مناسب جدا للفول الأسلاك الكبيرة والصغيرة ، رفع أو خفيفة BLDC المحرك ستاتور
بالنسبة لتدريب الآلة، عادةً ما ترسل مهندساً واحد إلى مصنعنا ليتفقد قبل التسليم،
3.هل الجهاز منكم يتم تشغيله ووضعها في التشغيل؟
نعم، يتم تشغيل الجهاز من جانب الجهاز للطاقة على الجهاز
بدء، زر الطوارئ، تلقائي/خطوة سويت لتشغيل الجهاز
4.ليس لديّ جرح، لماذا تحتاج إلى جرح؟
في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:
1- ستاتور كومة 5 قطع بدون لف مع غطاء العزل أو ورق العزل
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 10 أجزاء من الستاتور
4رسم طبقة الستاتور و رسم التلف
محركات الخطوة تقسيم دوران كامل من الدوار إلى عدد من نفس الحجم
لتحديد موقع الحمل بسرعة والاحتفاظ به في أي من هذه الخطوات. المعروف أيضا باسم محركات خطوة أو خطوة
المحركات، هذه المحركات DC بدون فرشاة توفر تحديد المواقع السريع والدقيق و عزم الدوران الاستثنائي.
تتيح تقنية الخطوة استخدام جهاز تحكم مفتوح الحلقة
تخفيض التكلفة الإجمالية مقارنة بنظام محرك الخدمة، هو عالية الأداء، بدون فرشاة، صيانة
محركات الخطوة الحرة توفر تحكم حركة دقيق وفعال للغاية من حيث التكلفة.
أنت تنتج محركات الخطوات، وشركة "ويند أوتوماتيك" توفر آلات تصنيع المحركات.
