فتحة الداخلية المحرك بدون فرشاة ستاتور إبرة آلة التلف ثلاث إبر في كل مرة
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نوع الجزء الثابت: | BLDC ستاتور 6 قطب، 9 قطب، 12 قطب | طريق التلفيف للـ (ستاتور) شهادة: | محرك ثلاثي المراحل U V W نفس طريقة التلف |
|---|---|---|---|
| محطة العمل: | محطة واحدة ثلاث إبر | نوع الأتمتة: | اوتوماتيك كليا |
| لون الجهاز: | أبيض أو حسب متطلبات العميل | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |

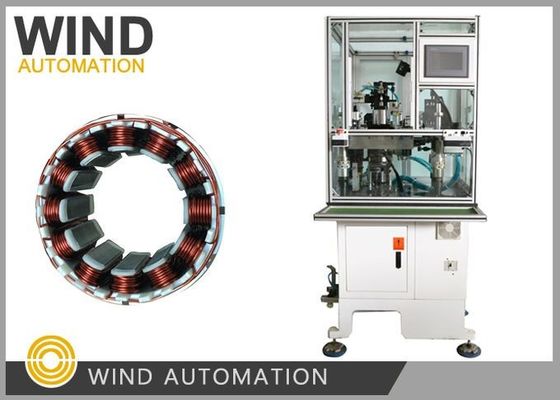

آلة لف الدبابيس فتحة الداخلية المحرك بدون فرشاة ستاتور إبرة آلة التلف ثلاث إبر في كل مرة
تم تصميم هذه الآلة للفولات لإنتاج ستاتور ثلاثي المراحل متعدد القطب مع عرض فتحة ضيق ولكن مع معدل ملء فتحة عالية. يمكن أن يلف 3 فتحات من ستاتور واحد بشكل متزامن.باستثناء الترتيب التلقائي، يمكن أن تقوم الآلة بتلف آلي، وتحديد المؤشر، وتطبيع الطبقات وإنهاء.
(1) المواصفات
| قطر السلك | 0.08~1.2ملم |
| هوية الجهاز | 19~65ملم |
| طول الكومة | 7~110ملم |
| لا، لا. | 0~9999 |
| الحركة | الخطوات/الآلية |
| رقم الفتحة | 6,9,12،18 ((مخصصة) |
| مصدر الهواء | 5~7kg/cm3 |
| القوة | 2 كيلوواط |
| إمدادات الطاقة | التيار المتردد 220 فولت، 50/60 هرتز |
| الوزن | 750 كجم |
| البعد | 1600×1100×1400ملم |
(2)التطبيق
مناسبة لمختلف أنواع الستاتورات مع عرض فتحة ضيق ولكن معدل ملء فتحة عالية.
(3) الخصائص
الرياح المتزامنة 3 فتحات
مسار التلف في شكل مستطيل
أداء الدقة للفول الإبرة
عملية قابلة للبرمجة بالكامل
يمكن أن تلبي متطلبات التلف عالية
التغيير السريع للأدوات
معايير التلفيق قابلة للتعديل وفقًا للستاتورات المختلفة
(4) تكوين الجهاز
شركة Mitsubishi PLC
الشاشة الملموسة
أسطوانة AIRTAC
نظام Delta AC servo ووحدة التحكم المتزامن بأربعة أدوات
نظام التشحيم
(5) المعلومات اللازمة لهذا التحقيق الآلي
سيكون من الأفضل إذا كان العميل يمكن أن ترسل لنا رسم مفصل بما في ذلك المعلومات أدناه.
1رسم الستاتور
2. رسم للفولات القائمة
3رسم توزيع التلف
4متطلبات تقنية أخرى
إذا كان ذلك ممكنا، سيكون من الأفضل إذا كان العميل يمكن أن ترسل لنا عينات.
تعليقات: آلة لف الإبرة، آلة لف الحفرة، آلة لف الـ BLDC، آلة لف الـ stator، آلة لف الـ BLDC
| قائمة قطع الغيار BLDC محرك ستاتور آلة التلف WIND-3A-TSM | |||
| أجزاء | الاسم | المواصفات | ق'ty |
| 1 | الحزام المكسر | HTD8M-776 | 1ص |
| 2 | حزام الترتيب | HTD8M-624 | 1ص |
| 3 | الحزام | HTD5M-825 | 1ص |
| 4 | فيوز | RTالشركة | 2 قطع |
| 5 | فيوز | RTالشركة | 2 قطع |
| 6 | مفتاح مغناطيسي | AL-11RL-02 | 1ص |
| 8 | عجلة سيراميكية | 4 | 1ص |
| أدوات: | |||
| 1 | مفتاح ألين | 8 قطع | 1 مجموعة |
| 2 | مفتاح مفتوح | 13-16ملم | 1ص |
| 3 | مفك الكلمة | أربعة بوصات | 1ص |
| 4 | مفك فيليبس | أربعة بوصات | 1ص |
| 5 | المفتاح | 8 قطع | 1 مجموعة |
| 6 | صندوق الأدوات | 1ص | |
| 7 | منشطات قطرية | 1ص | |
| جزء مخصص | |||
| 1 | فوهة | 1ص | |
