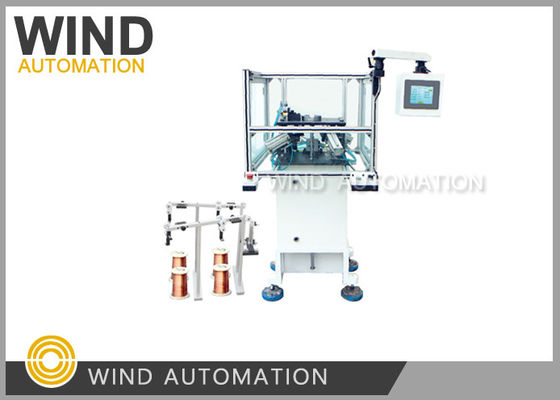

أربعة فوهات ستاتور إبرة آلة التلف للأقطاب 4 محرك BLDC مظللة
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الحالة: | جديد | شهادة: | المواصفات |
|---|---|---|---|
| محطة العمل: | محطة واحدة | نوع الأتمتة: | اوتوماتيك كليا |
| لون الجهاز: | أبيض أو حسب متطلبات العميل | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
أربعة فوهات ستاتور إبرة آلة التلف للأقطاب 4 محرك BLDC مظللة
آلة التلف WIND-1A-TSM مناسبة لمحرك قطب 4 قطب مظلّل للقيام باللف.
وفقًا لطريقة تدوير الستاتور ، يمكن أن يكون للأنواع المختلفة من آلة تدوير الإبرة واحدة ،
اثنان، ثلاثة،أربع إبر
لـ 4 أقطاب ستاتور، نحن عادة نقترح العميل مع 4 إبرة آلة التلف WIND-1A-TSM،
يمكن أن تحصل على الستاتور بسرعة حتى سيكون هناك 4pcs بداية الأسلاك و 4pcs نهاية الأسلاك تحتاج إلى أن تكون
متصلة
يتم تشغيل الإبرة بواسطة تدوير جهاز الكام الذي يدفع المثقب الملفوف ،
الجهاز WIND-1A-TSM أجزاء كهربائية رئيسية مثل Mitsubishi PLC، المدمجة الإنسان - الجهاز
واجهة، أسطوانة Airtac وما إلى ذلك لديهم علامة CE،
ونحن تصدر إلى أوروبا الشركة مثل فرنسا ورومانيا وهلم جرا،
هل لي أن أعرف السبب الذي يجعلك تفضل إبرة واحدة أو إبرتين، هل هو بسبب سلك الجسر
الصورة؟
نوع الجهاز الأساسي WIND-1-TSM مع إبرة واحدة هو لإنتاج نماذج أولي من الستاتورات مع صغيرة
كمية
يمكن أن لف فتحة واحدة تلو الأخرى، وربما تحتاج إلى وضع سلك الجسر بيديك إذا كنت تستخدم نوع
WIND-1-TSM كغطاء عزل الستاتور الخاص بك تتداخل مع الجهاز وضع سلك الجسر تلقائيا،
تتكون قطب محرك الحث المظلّل من 4 فتحات، والتي يتم قطعها عبر المصفوفات.
الجزء الأصغر من القطب المفتوح يتم تقطيعه بمساعدة لفائف.الملفات مصنوعة من
أسلاك النحاسو هي ذات طبيعة استحداثية عالية هذه الملفوفة تعرف باسم الملفوفة المظللة
كما توفر أوتوماتيكا الرياح للعميل خدمة مخصصة، إذا كان ستاتور ما وراء المواصفات المدرجة ضرب.
(1) المواصفات
| قطر السلك | 0.08~1.00ملم |
| هوية الجهاز | 15~65ملم |
| طول الكومة | 7~90ملم |
| لا، لا. | 0~9999 |
| الحركة | الخطوات/الآلية |
| رقم الفتحة | 4 (مخصصة) |
| مصدر الهواء | 5~7kg/cm3 |
| القوة | 2 كيلوواط |
| إمدادات الطاقة | التيار المتردد 220 فولت، 50/60 هرتز |
| الوزن | 450 كجم |
| البعد | 1550x900x1450ملم |
(2)التطبيق
مناسبة لـ 4 قطب محرك القطب المظلّل للقيام بتلف.
(3) تكوين الجهاز
شركة Mitsubishi PLC
الشاشة الملموسة
أسطوانة AIRTAC
محرك خطوة عالي الطاقة
نظام التشحيم
4 مجموعات نظام التشبيك والقطع السيارات الأسلاك
(4) الخصائص
طي الإبرة بسرعة عالية
عملية قابلة للبرمجة بالكامل
مستوى عال من الجودة في عملية لف الإبرة
اعتمادا على مواصفات العميل.
التلف الآلي، وتعديل المؤشر، وتطبيع الطبقات، والإنهاء
التغيير السريع للأدوات
|
تطبيق آلة لف الإبرة الآلية
|
أربعة قطب مظللة محرك ستاتور التلف |
|
فوهات 4 قطع
|
أربعة أعمدة رياح في نفس الوقت بسرعة 400 دورة سيكون هناك أربعة أسلاك متجهة وأربعة أسلاك نهائية في المنعطف رقم 750، قطر السلك SWG35، 0.2mm، ستاتور القطب المظللة، وقت الدورة هو 2 دقيقة
|
|
4 أجزاء من إبرة الستاتور |
آلة مخصصة لمحرك 4 قطب مظلّل
طي المحرك
|
المزايا:
1الرياح 4 فتحات في كل مرة، بسرعة
2التلف آلي، قطع أوتوماتيكي أربعة أعمدة في كل مرة
3.4 مجموعات أوتوماتيكية مشبك وقطع جهاز الأسلاك، ومحرك قطب الرياح 4 فتحات في نفس الوقت،
وقطع الأسلاك تلقائيًا
والذي يحتوي على الملف يسمى الجزء المظلّل والجزء الآخر من القطب يسمى الجزء غير المظلّل.
عينة مطلوبة من مصنع آلة التلف المحرك:
1. 5 أجزاء من عينات ستاتور كل
2- سلك نحاسية في كل لفة
3رسم طبقة الستاتور و رسم التلف
