تفاصيل المنتج:
شروط الدفع والشحن:
|
الحالة: | جديد | جهاز التحكم: | 4 محور CNC |
---|---|---|---|
محطة العمل: | محطة واحدة | مقياس الأسلاك: | أقل من 0.8mm AWG24 |
النوع التلقائي: | اوتوماتيك كليا | لون الجهاز: | أبيض أو حسب متطلبات العميل |
بعد البيع سرعة اللف: | المهندسين المتاحة لخدمة الآلات في الخارج | ||
تسليط الضوء: | اللفاف إبرة,آلة التلف,bldc winding machine |

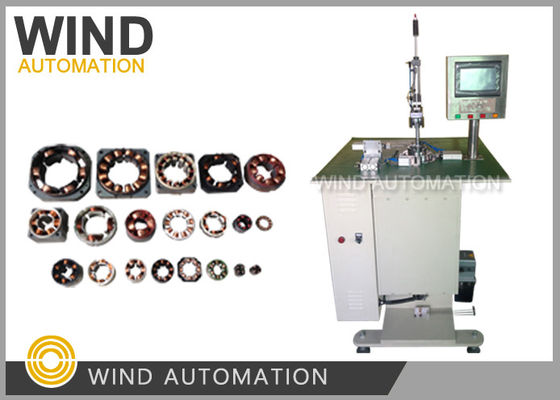

CNC 4 محور كام مؤشر الأسلاك الرقيقة تحت 0.5mm ستاتور إبرة آلة التلفويند-3-إبرة
(1)التطبيق
محرك الغطاء، محرك قوس الشعر، محرك الخدمة، محرك بدون فرشاة، محرك خطوة، محرك مروحة،
محرك المروحة بدون شفرة، محرك كرسي التدليك، محرك الأدوات الكهربائية وأنواع أخرى من محركات التيار المستمر بدون فرشاة.
(2)المزايا التنافسية
هذه الآلة يمكنها أن تجعل 3 فتحات في وقت واحد
(6 فتحات في 2 مرات، 9 فتحات انتهت في 3 مرات)
(3)المعلم
قطر السلك | 0.1mm إلى 0.8mm (AWG20 إلى AWG38) |
محطة العمل | محطة واحدة |
هوية الجهاز | 12mm إلى 80mm |
ستاتور OD | 20 إلى 100 ملم |
ارتفاع كومة الستاتور | 3mm إلى 70mm |
فتحات | 2 إلى 24 فتحة |
السرعة | من 0 إلى 500 دورة في الدقيقة |
إمدادات الطاقة | 220 فولت، 50 هرتز |
البعد | 800 ملم * 800 ملم * 1500 ملم |
الوزن | حوالي 330KGS |
(4)التكوين
جهاز التحكم: 4 محاور CNC
عصا المسمار الموجهة: TBI
الشاشة الملموسة:
المحرك الرئيسي (التلف): محرك Mige Servo 1.2KW
محرك الترتيب: خفض شينلي
محرك الفهرسة: Kangrun 34HY9401-32B محرك خطوة (محرك الكاميرا)
أجهزة الاستشعار:
مصدر الطاقة المفتاح: يعني جيدا
محمل: NSK
العينات التالية مطلوبة لصنع الآلة وتشغيلها:
1ستاتور 5 أجزاء بدون لف
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 15 قطعة من الستاتورات
تطبيقات BLDC النموذجية
محرك BLDC لديه مجموعة واسعة من التطبيقات، مثل السيارات، الأدوات، التحكم الصناعي الصناعي،
الأتمتة والفضاء. بشكل عام ، يمكن تقسيم BLDC إلى ثلاثة أغراض رئيسية:
تطبيق الحمل المستمر، تطبيق الحمل المتغير، تطبيق تحديد الموقع
1. تطبيق الحمل المستمر
هذا النوع من التطبيقات تستخدم أساسا في تلك المجالات التي تتطلب سرعة دوران معينة ولكن لديها منخفضة
المتطلبات المتعلقة بدقة سرعة الدوران، مثل التطبيقات مثل المروحة، آلات الضخ،
وعادةً ما يكون هذا النوع من التطبيقات منخفض التكلفة نسبياً ويكون في الغالب تحكم حلقة مفتوحة.
2تطبيق الحمل المتغير
هذه الفئة تشير بشكل رئيسي إلى التطبيقات التي تحتاج فيها سرعة المحرك إلى التغير في حدود معينة.
في مثل هذه التطبيقات هناك متطلبات أعلى على خصائص السرعة العالية والديناميكية
خصائص استجابة المحرك. الغسالات المنزلية ومجففات المياه والمضغوطات جيدة
في صناعة السيارات، التحكم في مضخة الزيت، المراقبين الكهربائيين، التحكم في المحركات
الأدوات الإلكترونية هي أيضا أمثلة جيدة. هناك أيضا العديد من التطبيقات في مجال الطيران، مثل
الطرد المركزي، المضخات، الذراعين الروبوتية، الجيروسكوب، وهلم جرا. في هذا المجال، أجهزة ردود الفعل المحرك غالبا ما تكون
تستخدم لتشكيل حلقات شبه مفتوحة وحلقات مغلقة للسيطرة. وهذا يتطلب خوارزميات التحكم المعقدة،
زيادة تعقيد جهاز التحكم يزيد أيضا من تكلفة النظام.
3. تطبيق تحديد الموقع
معظم تطبيقات التحكم والأتمتة الصناعية تقع في هذه الفئة.
يتم تنفيذ التسليم، مثل المعدات أو الشرائط الناقلة، لذلك النظام لديه متطلبات خاصة على
الاستجابة الديناميكية وعزم الدوران من سرعة المحرك، وهذه التطبيقات قد تحتاج أيضا إلى تغيير
اتجاه المحرك في أي وقت. يمكن أن يعمل المحرك في سرعة ثابتة، تسريع، تخفيض
المراحل، وربما تغيرات في الحمل خلال هذه المراحل، لذلك هذا يضع مطالب أعلى على
عادةً ما يستخدم هذا النوع من التحكم تحكم حلقة مغلقة، حتى مع عزم الدوران، والسرعة، والموقف
حلقات ثلاث حلقات التحكم. يمكن استخدام مكشف الكهرباء الضوئية وبعض معدات التزامن
لقياس السرعة. في بعض الأحيان تستخدم هذه أجهزة الاستشعار لقياس الموقف النسبي
في بعض الأحيان لقياس الموقف المطلق. العديد من هذه التحكمات العملية، والتحكمات الميكانيكية،
التحكم في النقل يندرج في هذه الفئة.
بشكل عام ، المحركات بدون فرشاة لديها نسب عالية من السرعة / عزم الدوران ، وخصائص ديناميكية جيدة ، وكفاءة عالية ،
حياة طويلة ، ضوضاء منخفضة ، مجموعة واسعة من السرعة ، وسهولة التصنيع مقارنة بالفرشاة التقليدية
المحركات و محركات التشغيل. خصائص ممتازة. خاصة الطاقة المخرجة لكل وحدة حجم
تسمح لها باستخدامها في التطبيقات التي حساسة للحجم والوزن.
جعل BLDC لديه مجموعة واسعة جدا من التطبيقات في مجال التحكم الصناعي، صناعة السيارات،
الطيران والفضاء وهلم جرا
