خط الملفوفة الخطية 600RPM طبقة مستقيمة لمحركات BLDC PMSM و EV

شهادة
نوعية جيدة آلة لف الإبرة للمبيعات
نوعية جيدة آلة لف الإبرة للمبيعات
نحن نثق بك ولدينا توصيات جيدة جدا منك من زملائنا في شنغهاي

—— (أولايو ديلغادو)

نحن سعداء جدا مع الآلات!

—— إفرين) ، (ألفارادو)

ابن دردش الآن

خط الملفوفة الخطية 600RPM طبقة مستقيمة لمحركات BLDC PMSM و EV

الصين خط الملفوفة الخطية 600RPM طبقة مستقيمة لمحركات BLDC PMSM و EV المزود

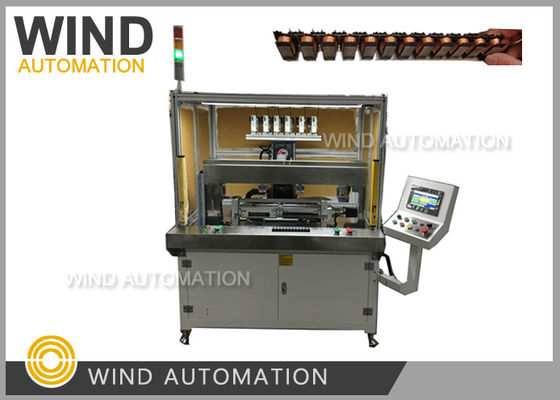

صورة كبيرة :  خط الملفوفة الخطية 600RPM طبقة مستقيمة لمحركات BLDC PMSM و EV

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: WIND AUTOMATION
إصدار الشهادات: CE for major parts
رقم الموديل: WIND-ZR158-2

شروط الدفع والشحن:

الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiable
تفاصيل التغليف: صندوق خشبي مناسب للنقل البحري
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T
اتصل
مفصلة وصف المنتج
الحالة: جديد محور التحكم: أربعة محاور تحكم سيرفو
محطة العمل: محطتين أو أربع محطات متوفرة أقصى وزن للمكدس: 3 كلغ
لون الجهاز: أبيض أو حسب متطلبات العميل قوة الآلة: 8 كيلو واط
نوع الأتمتة: أوتوماتيكي بالكامل بما في ذلك طرف سلك مجعد بعد البيع: المهندسين المتاحة لخدمة الآلات في الخارج
تسليط الضوء:

آلة لف لفائف الجزء الثابت,آلة تلقائية لف الملفوف

,

automatic coil winding machine

المصفوفة المستقيمة ثلاثية المراحل BLDC محرك آلة التلف السلكية المضغوطة في المحطة WIND-ZR158-2







تطبيق آلة التلف:



BLDC ستاتور المصفوفة المستقيمة آلة التلف هو اتجاه لمصنعي المحركات الذين يرغبون



إنتاج معدل ملء عال في الفتحات، وحجم الفتحات الصغير، ومحركات كهربائية عالية الأداء







البيانات التقنية لجهاز التلف:



قطر السلك: 0.1mm إلى 0.8mm (AWG38 إلى AWG20)



الطول الإجمالي للستاتور: ماكس 400 مم



ارتفاع كومة الستاتور: ماكس 100 ملم



عدد الفتحات: غير محدود



رقم الدوران: لا محدود



سرعة التلف: 600RPM (وفقا لحجم قطر السلك، ارتفاع كومة)



مصدر الهواء: 0.4 ~ 0.7MPa



قوة الجهاز: 8 كيلوواط



3 مراحل AC 380V 50 ~ 60Hz



الوزن: حوالي 900 كيلوغرام



مقاس: 1100 ((W) * 800 ((D) * 2000 ((H) ملم







آلة التلف WIND-ZR158 المزايا التنافسية:



1تصميم ياباني، صناعة في الصين



2. محطة عمل اثنين يمكن أن الرياح 24SWG، 68 دورة، 9 القطب أسنان الستاتور في 1.5mintues (1.5minutes/2pcs)



3كل قطعة من الملفوفات الملفوفةالطبقة الملفوفة المثالية ليس فقط أن يكون نظيفا ونظيفا



المظهر، أيضا جودة جيدة مع مقاومة صغيرة



4محطتان أو ثلاث محطات مع جهاز تحميل تلقائي



5وقت دورة التلف 1pc التلف ستاتور (متطلبات التلف كما هو موضح أدناه)



    1.5دقائق/2قطعة (2 محطة عمل) ، 1.5دقائق/3قطعة ((3محطات عمل)أوتش بول



يتطلب 68 دورة من التلفيف السلكي. سيتم البدء في التلفيف من المحطة الأولى وسيتم تشنج السلك في المحطات



ثم سيتم تدوير القطب الاول 68 دورة من الملف ثم السلك سوف تذهب من الجانب الخلفي من الجزء إلى القطب الرابع ،



هنا مرة أخرى 68 دورات في اتجاه عقارب الساعة والسلك سوف تتحرك من الخلف إلى القطب السابع ومرة أخرى لف 68 دورات من الملف



التلف ثم التشنج المحطة الصغيرة.







ميزة آلة التلف الصلبة:



1من خلال حركة إبرة الملفوفة صعودا وهبوطا وتدوير القلب الحديدي



أي مسار يمكن أن تكون ملفوفة. لذلك عن طريق تغيير برنامج لف المنتج، المقابلة لفات



مع مختلف سمك كومة القلب ودورات مختلفة عدد من أعمدة القلب يمكن تعيين بسهولة



2يمكن أن يتأكد الحوار بين الإنسان والآلة من أن وضع التشغيل والصيانة أسهل



3يمكن تعديل وتوقف في أي مكان 360 درجة.



ونتيجة لذلك، فمن السهل وسهل لوضع سلك الجسر وتقصير وقت الدورة الإجمالية.



تحسين كفاءة الإنتاج



4أثناء التلف، يمكن تغيير عدد الملفات في كل طبقة بمرونة لتحقيق مختلف من المنتج



طبقة الأنواع.



5. منذ العملية خروط الأسلاك النحاسية يتم تنفيذها مع نظام التحكم عالية الأداء ياسكاوا



ومحرك يسكاوا الخدمة، يمكن ضمان استقرار موقف السلك المسمار في فتحة



وبالتالي يقلل من وقت التلف.



6يمكن اختيار طرق تغذية اليد اليدوية أو الآلية للروبوت.



تحميل وتفريغ تلقائي يمكن أن يدرك الإنتاج الآلي الكامل لخطوط الإنتاج ،



توفير تكاليف العمالة لعملاء مصنعي السيارات في الإنتاج الضخم.



7جميع وحدات المعدات الملفوفة قد تم توحيدها بالكامل، والأدوات سهلة الاستبدال



صيانة آلة التلف أكثر بساطة وملاءمة.







المثال هناك 9 أعمدة / أسنان.



سلسلة التلف:



القطب الأول القطب الرابع القطب السابع القطب



القطب الثاني القطب الخامس القطب الثامن



القطب الثالث القطب السادس القطب التاسع



السلك: 24SWG معطف مزدوج







التكوين الرئيسي لجهاز التلف:



نظام التحكم اليابان ياسكاوا
نظام الخدمة اليابان ياسكاوا
مكونات كهربائية منخفضة الجهد (شنايدر)
شاشة لمسة (واينفيو)
أجهزة الاستشعار / مفتاح الحد أومرون
دليل المسمار (هيوين)
وحدة هوائية هجوم جوي
محامل الكرات NSK
حزام التزامن (حزام توقيت) القارية







في آلة التدوير BLDC، وهناك خياران، واحد هو قضيب الشفرة، والآخر هو الحزام.



الجهاز مختلف: تطبيق المسمار هو تحويل الحركة الدوارة من خلال المكسرة إلى



حركة خطية. تطبيق محرك الحزام هو نقل الحركة الدوارة، وتغيير اتجاه الدوران،



وتغيير نسبة السرعة. محرك المسمار، الفولاذ الجيد، يمكن أن تنقل عزم دوران كبير، وضع دقيق، سهلة



تنتج اهتزازات الاصطدام عند التحول المتكرر. نقل الحزام، نقل سلس، القضاء



من الاهتزازات، وسهلة لإلقاء بعيدا تحت الحمل الثقيل. واحد، المسمار الكرة



يحول الحركة الدوارة إلى حركة خطية أو يحول الحركة الخطي إلى حركة دوارة.



من المسمار والمكسرة والكرة. وظيفتها هي تحويل حركة الدوران إلى حركة خطية، والتي هي أكثر



تمديد وتطوير المسامير الكروية. أهمية هذا التطور هو تغيير محمل



من حركة التدحرج إلى حركة الانزلاق. بسبب مقاومة الاحتكاك الصغيرة ، يتم استخدام المسامير الكروية على نطاق واسع في



معدات صناعية مختلفة وأدوات دقة.





المسمار الكروي هو العنصر الأكثر استخداما في أدوات الطاقة والآلات الدقيقة.



الوظيفة الرئيسية هي تحويل حركة الدوران إلى حركة خطية أو تحويل عزم الدوران إلى انعكاس محوري



قوة عالية، في وقت واحد مع الدقة العالية، والعكسية وارتفاع خصائص الكفاءة.



خصائص المسمار الكروي:





1لا رد فعل ضار، صلابة عالية



يمكن إضافة المسمار الكروي إلى الضغط، لأن الضغط المسبق يمكن أن تجعل الإفراغ المحوري إلى



قيمة سلبية، ومن ثم الحصول على صلابة أعلى (المسمار الكرة من خلال الكرة لإعطاء الضغط، في الواقع



استخدامها في الأجهزة الميكانيكية، وما إلى ذلك، بسبب الكرة القوة الرافضة يمكن أن تزيد من صلابة السلك



جزء).





2إمدادات عالية السرعة قد



المسمار الكروي يمكن تحقيق تغذية عالية السرعة (الحركة) بسبب كفاءته العالية من الحركة والحرارة المنخفضة



الجيل.





3ضمان دقة عالية


يتم إنتاج زوج من المسامير الكروية باستمرار مع أعلى مستوى في العالم من الآلات والمعدات



المصنعة في اليابان وخاصة درجة الحرارة والرطوبة يتم التحكم فيها بدقة في المصنع



البيئة للطحن والتجميع والتفتيش على مختلف العمليات، بسبب الجودة المثالية



النظام يضمن الدقة الكاملة.





4. بالمقارنة مع المسمار المنزلق ، ودورة القيادة هو 1/3



وبما أن هناك العديد من الكرات المتدحرجة بين عمود المسمار من زوج من المسمار الكرة والمكسرة، أعلى



يمكن الحصول على كفاءة الحركة. بالمقارنة مع زوج المسامير المنزلية السابقة،



يصل عزم الدوران إلى 1/3 أو أقل، أي أن الطاقة المطلوبة لتحقيق نفس نتيجة الحركة هي 1/3 من ذلك



من المفيد لتوفير الكهرباء.





5يمكن أن يُطعَم الميكرو


وبما أن زوج من المسمار الكرة يستخدم حركة الكرة، وبدء عزم دوران صغير جدا، وليس الزحف



تحدث ظاهرة مثل الحركة المنزلقة، ويمكن ضمان التغذية الدقيقة.



ثانيا، الحزام التوقيت هو حزام لا ينتهي مع حبل الأسلاك الفولاذية أو ألياف الزجاج



مغطى بالبوليوريثان (حزام توقيت بوليوريثان) أو مطاط نيوبرين (حزام توقيت مطاطي).



يتم جعل محيط الحزام إلى شكل أسنان ويشبك مع قطعة الحزام ذات الأسنان.



يتم تشغيل حزام التوقيت، ونسبة انتقال دقيقة، والقوة على العمود صغيرة، والهيكل هو



المدمجة، مقاومة الزيت، مقاومة الارتداء جيدة، والأداء المضاد للشيخوخة جيد، والعام



درجة حرارة الاستخدام هي -20°C-80°C، v<50m/s، P<300kw، i<10،



التزامن. يتكون محرك حزام التوقيت من حزام حلقوي مع ملف تعريف الأسنان متباعد بالتساوي



على سطح الطرفية الداخلية وعجلة مع anastomosis المقابلة.



مزايا محركات الحزام، محركات السلسلة ومحركات العجلات. عند الدوران، يتم نقل الطاقة عن طريق الشبكة



الأسنان مع خروط الأسنان للعجلة.



لا ينزلق ، يمكن الحصول على نسبة سرعة ثابتة ، انتقال سلس ، امتصاص الاهتزازات ، ضجيج منخفض ،



نطاق نسبة النقل، عادة ما يصل إلى 1:10السرعات السريعة المسموح بها للخط تصل إلى 50M / S ، وتوفر الطاقة من



من بضع واطات إلى مئات الكيلووات كفاءة نقل عالية، عموماً تصل إلى 98٪، بنية صغيرة،



مناسبة لنقل متعددة المحاور، لا توجد تزيين، لا تلوث، لذلك يمكن أن تعمل في أماكن



المنتج يستخدم على نطاق واسع في النسيج والآلات



الأدوات، التبغ، كابلات الاتصالات، الصناعة الخفيفة، الصناعة الكيميائية، المعادن، الأجهزة



المعدات والمواد الغذائية والتعدين والنفط والسيارات وغيرها من الصناعات في أنواع مختلفة من الصناعات الميكانيكية



الإرسال.



خصائص الحزام المتزامن:


(1) ناقل ناقل دقيق ، لا ينزلق أثناء التشغيل ، ونسبة ناقل ثابتة.


(2) نقل سلس، مع عازل، خفض الاهتزاز، ضوضاء منخفضة.


(3) كفاءة نقل عالية، تصل إلى 0.98تأثير كبير على توفير الطاقة


(4) صيانة سهلة ، لا توجد تزيينات ، تكلفة صيانة منخفضة ؛


(5) نطاق نسبة السرعة كبير، عادة ما يصل إلى 10، سرعة الخط يمكن أن تصل إلى 50m/s، مع قوة كبيرة



نطاق النقل، يصل إلى عدة واط إلى عدة مئات من الكيلووات.


(6) يمكن استخدامه لنقل المسافات الطويلة مع مسافة مركزية تصل إلى 10 م.


ثالثاً: نقاط مختلفة


1تطبيق المسمار هو تحويل الحركة الدوارة إلى حركة خطية من خلال المكسر.



تطبيق ناقل الحزام المتزامن هو نقل الحركة الدوارة، وتغيير اتجاه الدوران،



و تغيير نسبة السرعة، محرك العصا، مع الفولاذ الجيد، يمكن أن ينقل عزم دوران كبير،



وسهلة لإنتاج الاهتزاز تأثير عند التحول المتكرر. بسبب عدم التخليص بين



المسمار الكروي والمكسرة، دقة الحركة الخطية مرتفعة، وخاصة في التبديل المتكرر دون



تعويض الفراغ. الاحتكاك بين المسمار الكرة والمكعب هو صغير جدا وانه من السهل جدا



لدوران، نقل الحزام، نقل سلس، القضاء على الاهتزاز، سهلة لإلقاء بعيدا تحت الثقيلة



الحمولة.


2بسبب عدم وجود فجوة بين المسمار الكرة والمسمار الإناث، والدقة مرتفعة عندما خطية



الحركة، وخاصة عندما لا يحتاج التحول المتكرر تعويض الفجوة.



بين المسمار الكرة والمكسرة صغيرة جدا وانها سهلة جدا لتدوير. مبدأ الكرة



سلك المسمار هو لتحويل حركة الدوران إلى حركة خطية وتحويل عزم الدوران إلى قوة عكس محوري.



لديها خصائص مثل الدقة العالية، والعكسية وكفاءة عالية، وهو قفزة للخطية



سلسلة حركات


3، محرك الحزام لديه بنية بسيطة، نقل سلس، منخفضة التكلفة وامتصاص الاهتزاز العازل



الخصائص؛ يجب توصيل المسمار الكروي والمحرك إلى وسط التوصيل لتحقيق مرنة



يمكن توصيل حزام التوقيت مباشرة إلى عمود إخراج المحرك بواسطة عجلة متزامنة.
