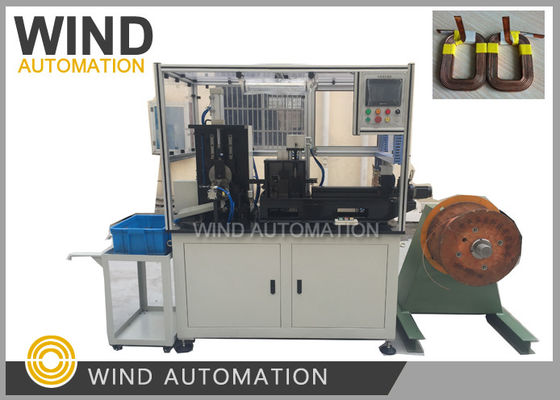

التلقائي AC موتور متعرجا آلة محطة واحدة مع تداخل المواد

بداية إمانويل لفائف المجال المغناطيسي لف موصل تشكيل ولفاف WIND-PCW-F1

م achine عملية العمل

يمكن للآلة الرياح تلقائيا لفائف المجال مع العملية أدناه باستمرار ،

تغذية الأسلاك الأوتوماتيكية ← جهاز فرد الأسلاك ← وحدة بدء الانحناء ← سلك التغذية I ، ← الثني ← سلك التغذية II ← سلك الضغط على الأدوات ← التشكيل ← تغذية الورق و لف الورق ← قطع الأسلاك ← قطع الورق ← تشكيل التشكيل ← التفريغ ،

الإخراج: حوالي 15s 'إلى 30s' للقطعة ، حوالي 2000 قطع لكل وردية / 8 ساعات

آلة البناء

1. سلك تصويب الآلية ،

يتألف من X ، Y اتجاه اثنين من مجموعة استقامة عجلة دليل

واسطوانة ، اسطوانة سحب الأسلاك لتصويب ذلك.

2. آلية تغذية الأسلاك

محرك سيرفو دلتا يقود وحدة تغذية الأسلاك لتغذية السلك ،

يمكن تحديد طول تغذية السلك على الشاشة ، ويمكن التأكد من حد تعيين فترات زمنية السلك

تتبع الأسلاك هو الصحيح

3. بدء آلية الانحناء الطرفية

استخدام اسطوانة لدفع البكرة لثني محطة الانطلاق ،

يمكن أن يكون اتجاه الانحناء اليسار أو اليمين

4. آلية سلك الانحناء

يتألف من جهاز سلك الصحافة وجهاز الانحناء ،

يمكن أن يكون اتجاه الانحناء اليسار أو اليمين

5. آلية القطع

مع كتر خاص مخصص لفائف المجال

6. لف اللف وآلية التفريغ

تتألف آلية لف الملف من جهاز سلك سلكي مدفوع بواسطة أسطوانة ،

جهاز دوران يحركه محرك سيرفو دلتا مع جزء نقل المخفض ،

الأدوات ، أداة المشبك الجهاز ، جهاز طرد.

آلية تغذية الأسلاك تغذي الأسلاك المنحنية إلى موضع ثابت من الأدوات ،

اضغط على سلك جهاز تبدأ في الضغط على الأسلاك ، تدوير جهاز التناوب ،

عند التدوير إلى الوضع الثابت ، سيتم تغذية الورق ،

واستمر في التدوير إلى وضع ثابت ، وقطع الورق ، تدوير لفافة الملف.

يخرج جهاز تحامل الأدوات ، ملفوفًا غير سائب ، ويتكرر من البداية.

7. جهاز توجيه الورق

تتألف من رف الورق ومحرك تغذية الورق وجهاز ضغط الورق

8. إطار الآلة هو الألومنيوم مع الزجاج العضوي

9. لف أجزاء الجهاز الرئيسي

سيمنس أو دلتا PLC

دلتا محرك سيرفو

Weinveiw شاشة تعمل باللمس

الوزن: حوالي 650 كيلوجرام

أبعاد الآلة: 1500 مم × 900 مم × 1700 مم ³
