العامل الحاسم: | شكل الدبوس الشعر يلبي معرّف الستاتور،OD،الارتفاع | محطة العمل: | آلة مجتمعة |
---|---|---|---|
حجم السلك المعالج: | 3 مللي متر * 8 مللي متر ، AWG9 AWG1 | عملية تشكيل دبوس الشعر: | القطع، تجريد المينا، التشكيل |
وقت الدورة: | وقت الدورة للأسلاك هو 3s إلى 5s | الرمز السريع: | 84798110 |

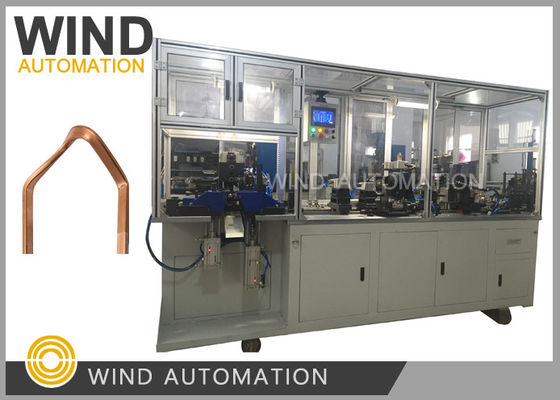

آلة تشكيل الأسلاك المستطيلة مع طريقة التقسيم لا الخنس WIND-HF-BX
(1)التطبيق:
بداية للسيارات منخفضة الحمل
(2)الأسئلة والإجابات عن آلة تشكيل الجهاز:
السؤال: كيفية تشكيل الـ chamfer عند حافة الملف أثناء عملية تشكيل الدبوس ؟ (أهو طريقة القطع أو طريقة الضغط)
|
|
الإجابة: يتم تشامفر بعد إزالة المينا وقبل قطع مع طريقة القطع لكمة، لأن لفائفك يتم تشكيلها عن طريق تقسيم |
|
|
|
الإجابة: يتم تسوية الطول الإجمالي من دبوس شكلت |
|
السؤال:ما هي إمكانية تكرار طول الملف في تشكيل الدبوس |
|
الإجابة: يتم التحكم في الطول بواسطة محرك الخدمة، وهو طول ثابت مع التكرار |
|
السؤال: هل تأكدت من إمكانية تكرار طول الملفات من حيث القيمة مثل 0.1 أو 0.2 ملم. ? |
|
الإجابة:معدل تحمل طول الملف المشكّل +/- 0.2 ملم |
(3)المعلم:
نطاق تغطية الفتحات الأساسية: 72 فتحة، 84 فتحة، 96 فتحة
(4)التكوين:
1جهاز "ميتسوبيشي" و "واينفيو" بشاشة تعمل باللمس
2.تايوان HIWIN دليل خطي ووحدة، خط محرك ديلتا servo.
3(تايوان نيكولاس) جهاز تخفيض دقة كوكبي
4. تايوان AIRTAC قطع الغيار والصمامات الكهربائية
مدخل:
لفة لفة مستطيلة (WIND-HF-BX مع وحدة تغذية تلقائية للفول).
الناتج:
دبوس شكل
الرجاء النقر على الصورة أدناه لمشاهدة الفيديو
