سيارة كهربائية الجهاز الموصى للقوس الأرجون TIG آلة لحام

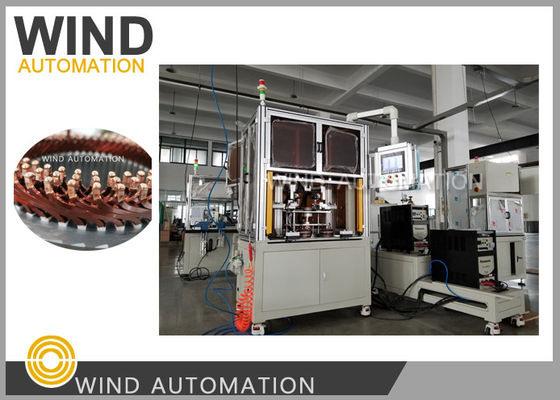

آلة لحام بقوس الأرجون TIG لموصلات الجزء الثابت في السيارات الكهربائية

https://youtu.be/55ad3B7YIdI

(1) التطبيق:

مجموعة مولدات بادئ الحركة المتكاملة لطبقتين، 4 طبقات، 6 طبقات من وصلات نهايات الموصلات

(2)آلة لحام TIGالمزايا:

مقارنة بلحام المقاومة، فيما يلي الأسباب التي تجعل لحام TIG يستخدم على نطاق واسع في الجزء الثابت للسيارات الهجينة

1. من الصعب تثبيت الموصلات الثلاثة إذا تم استخدام لحام المقاومة

2. لحام TIG هو نوع من اللحام بالصهر الذي يتمتع باتصال أقوى بين سلك النحاس وسلك النحاس،

3. مقاومة التلامس للحام TIG أصغر من مقاومة لحام المقاومة

4. جميع المواضع الثلاثة للموصلات متجهة للأعلى بنفس الطريقة، مما يسهل استخدام طريقة لحام TIG،

تستخدم السيارات الكهربائية النقية ذات الصلة أيضًا طريقة لحام TIG

(3) آلة لحام TIG أسئلة وأجوبة:

ما هو الغرض من الوحدة المشار إليها أدناه؟

تُستخدم هذه الوحدة في آلة لحام TIG لعزل سلك موصل الطبقة الثانية،

أثناء لحام سلك موصل الطبقة الأولى، لن تقوم الآلة بلحام سلك الطبقة الثانية،

ويتم تطبيق هذه الوظيفة على وصلات الموصلات ذات 4 طبقات و 6 طبقات، ولا يتم تطبيقها في الجزء الثابت ذي الطبقتين

(4) معلمات آلة لحام TIG:

يمكن ضبط وصلة اللحام، ويمكن ضبط وصلة البدء، ويمكن ضبط الوقوف المستقل لتعديل اللحام

مصدر الطاقة: 220 فولت أو 380 فولت، 50 هرتز

عمود اللحام، عمود التقسيم، عمود التغذية وعمود الرفع مع محرك سيرفو ميتسوبيشي

وحدة التحكم المنطقية القابلة للبرمجة (PLC): سلسلة ميتسوبيشي 5U

شاشة اللمس: WEINVEIW

الأسطوانة: Airtac

الضغط: >0.5MPa

الوزن: حوالي 600 كجم

الأبعاد: 800*800*1500 مم

(5) أجزاء آلة لحام TIG:

يرجى النقر على الصورة أدناه لمشاهدة الفيديو
