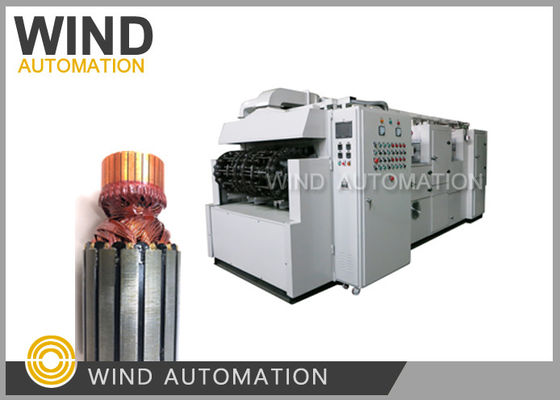

نظام صبغ غطاء الدوار والملفات المختلفة

نظام صبغ غطاء الدوار والملفات المختلفةويند-زيدج

• المواصفات

• السلسلة الرئيسية تعتمد سلسلة مستقيمة خاصة: مسافة السلسلة = 76.2mm
• توزيع محطات العمل: 120 محطة عمل في المجموع، 15 محطة تحميل وتفريغ، 25 محطة تسخين مسبق، 4 محطات تبريد الهواء، 2 محطة قطرة اللون،محطات التسوية 4 أجزاء، 15قطعة من محطات الجيل منخفضة الحرارة، 39قطعة من محطات الصق، 15قطعة من محطات التبريد.
• يعتمد العصا على عجلة الحفر Ø16 ، قابلة للتطبيق على نوعين من نماذج الأسلحة.
• الخطوة 1 محطة مرة واحدة. يمكن تعيين وقت قطرة اللون والوقت دورة وعرضها.
• تبدأ قطعة العمل في الدوران قبل أن تختفي التقطير ، ويتم ضبط السرعة بواسطة المحول. يتقطر اللون مرتين لكل قطعة عمل متتالية.
• يتبنى الجزء الذي يتقطر اللون مضخة بيريستالستية دقيقة ، مجهزة بـ 4 مجموعات من المضخات (مضختان على الجانبين الأيسر واليمين). يمكن ضبط تدفق التقطر.
• درجة حرارة عمل نفق التجفيف قابلة للتعديل (≤ 150 درجة مئوية). طبقة عزل نفق التجفيف 150 مم ، مصنوعة من الصوف الصخري عالي الجودة.
• جهاز التدفئة الكهربائي مجهز بمروحة لتحريك الهواء الساخن. أنبوب التدفئة مزود بالأجنحة وله مدة طويلة (عادة 5 إلى 8 سنوات). جميع المحطات خارج الجهاز ،الذي هو آمن وموثوق به.
• يتبنى نظام التحكم في درجة الحرارة أدوات التحكم الذكية في درجة الحرارة مع وظيفة إنذار زيادة درجة الحرارة ، ويمكن التحكم بشكل مستقل في كل منطقة تسخين.
• المعدات مجهزة بمروحة نفايات طرد مركزي ، والتي تقوم بمعالجة الغازات العادمية ومعالجة الغازات العادمية على منطقة قطرات اللون و منطقة التحميل والتفريغ.
• ويتم التحكم بالآلة بواسطة PLC ويمكنها إكمال جميع العمليات تلقائيًا باستثناء التحميل والتفريغ.
• إمدادات الطاقة: نظام ثلاثي المراحل أربعة أسلاك ، AC380V / 50Hz ؛ الطاقة الإجمالية حوالي 38Kw.

• متشكيل

• الناتجتقدير

افتراض أن زمن الدورة هو 90s في خطوة واحدة، وقت حرارة قطعة العمل ≈ 38min، جيل ≈ 23min، ووقت الصق ≈ 60min؛ إذا كنت تعمل 10 ساعات في اليوم، يمكن أن تعمل الآلة 3.3 دوائر،ولكن لا يوجد مخرج في الدائرة الأولى، لذا

الناتج اليومي = (3.3-1) دائرة × 120 محطة × 2 جانبي = 550 قطعة

إذا تم تغيير وقت الدورة وساعات العمل، فإن الإنتاج سيتغير وفقا لذلك.
