محرك المروحة الخارجي الدوار الستاتور فتحة غطاء آلة إدراج الورق WIND-IP-3

آلة إدخال الورق بفتحة بطانة الجزء الثابت بمحرك مروحة الدوار الخارجي WIND-IP-3

طلب:

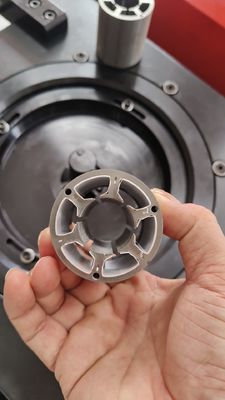

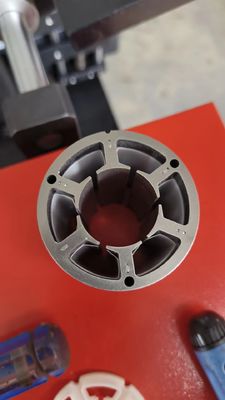

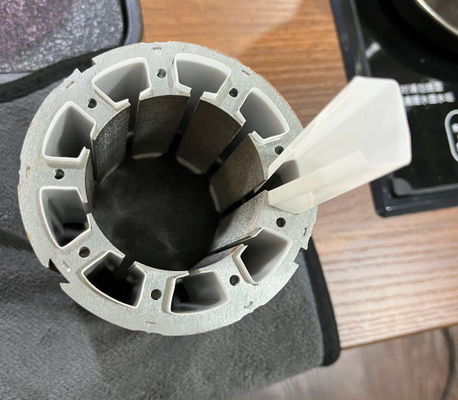

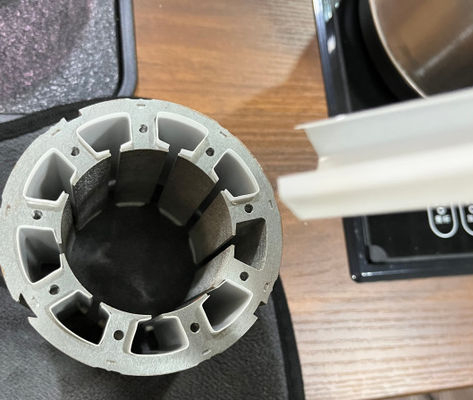

تقوم آلة إدخال الورق هذه بقص وإدخال ورق البوليستر العازل في فتحة الجزء الثابت لمحرك BLDC،

تتمثل العملية في التشكيل، والقطع، والإدراج، والفهرسة إلى الفتحة التالية،

كرر الإجراء حتى يتم الانتهاء من جميع فتحات حديد التسليح المضبوطة،

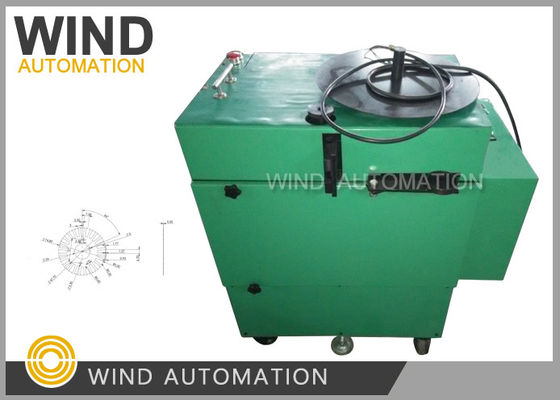

1. تتكون آلة تشكيل وإدخال الورق هذه من مجموعة واحدة من المحرك 0.75KW، ومخفض واحد مع فرامل، ومجموعة واحدة من حزام تغذية الورق وصندوق التغذية المكون من تروس مخرشة، ومجموعة أدوات واحدة، وخزانة بالإضافة إلى إطار الجسم.

2. آلة إدخال الفتحة هذه تتبنى حركة ميكانيكية كاملة. يقوم صندوق التغذية بتغذية الورق العازل في الأدوات، وهو مجهز بقاعدة الأدوات، وإبر التثقيب، والقاطع. عندما يتم إرسال الورق إلى الموضع، تقوم قاطعة الورق بقطع الورق ودفعه إلى الجزء السفلي من الأدوات. بعد ذلك، تثقب الإبرة إلى الأسفل، وتضغط الورقة داخل الأداة، وتعصرها، ثم تثقبها لأعلى، وذلك لإدخال الورق المشكل في جسم قطعة الشغل. بعد ذلك، تعود الإبرة، ويدور الفاصل، ويتحرك الترس للأمام. تم الانتهاء من إحدى الفتحات، ثم أدخل الفتحة الثانية. الآلة مجهزة بمفتاح حثي على العمود الدوار، وسوف تتوقف تلقائيًا بعد دورة واحدة.

3. يمكن لآلة إدخال الورق العازل أن تقوم بإدخال الورق وتحميله وتفريغه تلقائيًا يدويًا. ستكون هناك حاجة إلى لفة ورق لإدخال الورق. يجب أن يكون العرض مساوياً لطول كومة قطعة العمل.

4. إن آلة بطانة فتحة الجزء الثابت للمحرك BLDC مناسبة لقطع الجزء الثابت مع 8 إلى 48 فتحة. يمكنها القيام بتغذية الورق الأوتوماتيكية، التشكيل وتدوير الزاوية. يجب إدخال الورق في الفتحة بشكل صحيح.

سؤال كلينيت الشركة المصنعة للسيارات:

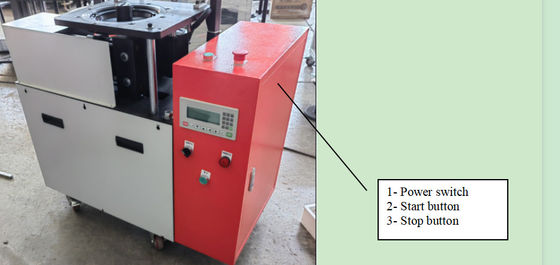

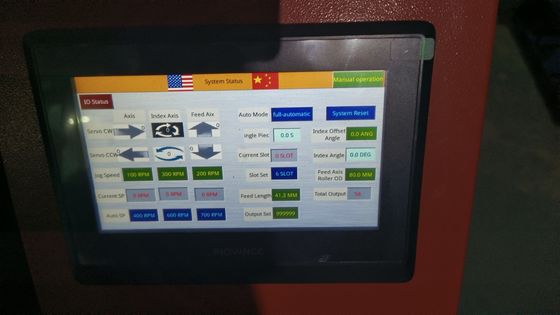

هل لديك دليل تعليمات حول كيفية تشغيل آلة إدخال الورق؟

إجابة أتمتة الرياح

https://youtu.be/Xu68ZYUudmg

الرجاء النقر فوق الصورة أدناه لعرض فيديو عمل آلة إدخال الورق الخاصة بالمروحة
