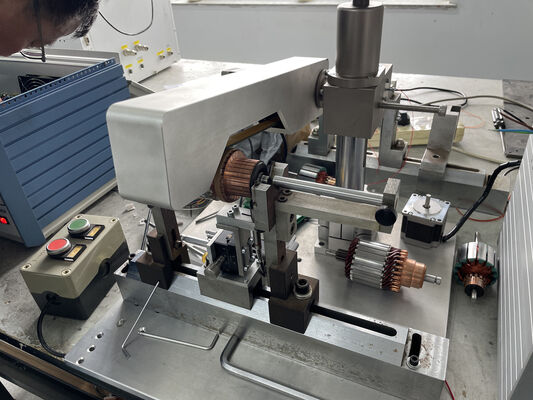

اختبار الدوارة لمحرك DC أو محرك عالمي الحفاظ على اتصال مستقر

جهاز اختبار مستديرة المفتاح جيد الاتصالات لمحرك DC المفرش WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1)الغرض من اختبار مستديرة المفتاح

إذا كان المفتاح ليس مستديرة، وهذا يزيد من فرص ارتداء الفرشاة المتزايدة على DC فرشاة

الجهاز المحرك، فضلا عن زيادة في قوس والشعلات من المتحول وبالتالي تدمير

الجدارة الجيدة للجهاز مهمة جداً لأداء الجهاز

اختبار مستديرة المفتاح مهم لأن المفتاح هو سطح الاتصال الكهربائي المنزلق لمحرك DC أو محرك عالمي.

إذا لم تكن مستديرة بما فيه الكفاية، فإن الفرش لا يمكن أن تحافظ على اتصال مستقر أثناء الدوران. وهذا يسبب العديد من المشاكل الخطيرة:

1. الشرارة والقوس من الفرشاة
   جهاز تحويل خارج الجولة يجعل الفرشاة ترتد لأعلى وأسفل أثناء الدوران. وهذا يقطع الاتصال بشكل متقطع ويخلق قوسًا كهربائيًا (شرارات). أضرار القوس:

• سطح المحول
• فرشاة الكربون
• العزل القريب

2. زيادة ارتداء الفرشاة
   يسبب ضعف الطول الضغط غير المتساوي بين الفرشاة والمحول. بعض المناطق تعاني من الاحتكاك المفرط ، مما يؤدي إلى:

• استهلاك الفرشاة السريع
• ارتداء وجه فرشاة غير متساو
• تكلفة صيانة أعلى

3. عدم استقرار الأداء الكهربائي
   تغير ضغط الاتصال يغير مقاومة الاتصال. وهذا يمكن أن ينتج:

• تيار غير مستقر
• تقلبات عزم الدوران
• الضوضاء الكهرومغناطيسية
• انخفاض الكفاءة

في محركات الدقة، حتى الغرابة الصغيرة يمكن أن تؤثر بشكل ملحوظ على الأداء.

4. الاهتزاز الميكانيكي والضوضاء
   يتصرف المتحول الغريب مثل سطح دوران غير متوازن. الفرشاة تؤثر بشكل متكرر على النقاط العالية، مما يسبب:

• الاهتزاز
• الضوضاء السمعية
• التعب الميكانيكي

5. خطر تلف عتبة المحول
   يمكن أن تؤدي الاصطدامات المحلية والتسخين إلى تخفيف أجزاء المحولات (القطرات) أو شق العزل الميكا. يمكن أن تسبب الحالات الشديدة:

• القضبان المرفوعة
• الحلقات القصيرة
• فشل الدوار الكارثي

6. أهمية المحركات عالية السرعة
   عند دورات عالية ، حتى أخطاء التدوير الصغيرة تتضخم لأن تأثيرات الفرشاة تحدث بشكل أكثر تواتراً وبقوة أكبر. وبالتالي ، تصبح تسامح التدوير أكثر صرامة ل:

• محركات السيارات
• أدوات كهربائية
• محركات المكنسة الكهربائية
• محركات البداية

الغرض النموذجي للإنتاج
في تصنيع المحركات ، عادة ما يستخدم اختبار الطول للتحقق من:

• جودة التحويل / الطحن بعد المعالجة
• مركزية العمود والمفتاح
• التشوه بعد التشكيل أو التثبيت الساخن
• دقة التجميع

أساليب التفتيش المشتركة

• قياس تدفق مؤشر المكالمة
• اختبار الدوارة
•
•
• كتلة V + مؤشر
• أنظمة مقياس الهواء
• أنظمة فحص الليزر عبر الإنترنت

المعلمات ذات الصلة غالبا ما يتم فحصها معا:

• TIR (مؤشر الإجمالي)
• المركزية
• الهدر
• الفرق في ارتفاع القطاع (شريط عالي)

في الممارسة العملية ، فإن التدفق المفرط للمحول هو أحد الأسباب الجذرية الأكثر شيوعًا لمشاكل الشرارة في إنتاج محركات التيار المباشر.

(2)البيانات التقنية

(3)الخصائص

1يتم استخدام جهاز استشعار LVDT عالي الدقة لقياس الطول ، والجمع بين التناظرية

طريقة تصفية رقمية في تحقيق استقرار عالية والوصول السريع إلى إشارة جهاز الاستشعار، لضمان

الدقة العالية لإشارة جهاز الاستشعار.

2يتم استخدام المحرك الخطوي كمصدر محرك للقياس، جنبا إلى جنب مع التقسيم العالي المحرك

ونبض عالية السرعة، وضمان تشغيل المحرك على نحو سلس ومستمر ونقاط القياس

توزيع متساوي

3الخوارزمية التعرف على بيانات فتحة المحول فريدة من نوعها، لضمان أن نتائج القياس

لا تشمل بيانات البيانات الفجوات وبيانات حافة الفجوة، لضمان صحة البيانات.

نتائج القياس

4عندما يتم قياسها على شريط المفتاح أيضا إكمال الكشف عن سطح جودة الطولية

محور المركز في نفس الوقت، للعثور على أكثر دقة قوالتي الهيكل.

(4)المزايا التنافسية

1جودة تحويل سطح المحول هي واحدة من العوامل الهامة التي تؤثر على الأداء

من الأسلحة، والتحقق في الوقت المناسب جودة الدوران من المحول يمكن أن توفر وسيلة فعالة للسيطرة

جودة الحديد.

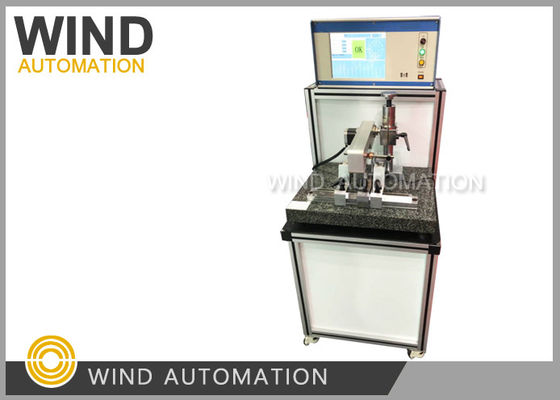

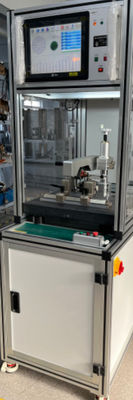

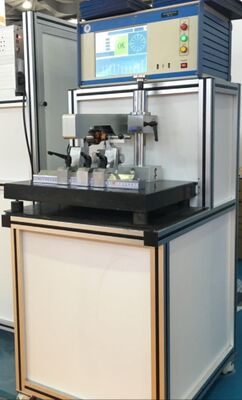

2.يمكن لجهاز اختبار استدارة الدوار WIND-RM-10 اكتشاف استدارة محول الجهاز السريع

بدقة، انها وسيلة سريعة ومباشرة لمعرفة حالة إنتاج الألياف، يمكن التحكم في

جودة المنتج في الوقت المناسب، والسيطرة على عملية الإنتاج وضمان جودة تصنيع الألياف.

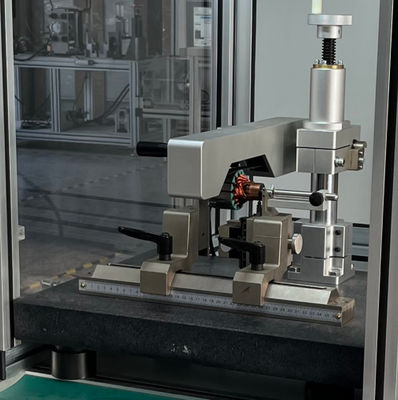

3دقة عالية، لا صدأ، صدأ، حمض والقلي، لا مغناطيسية، لا تشوه، مقاومة جيدة للاستخدام،

يتم استخدام الرخام كمنصة وضع، ويوضع مقعد في على منصة الرخام، ووضع

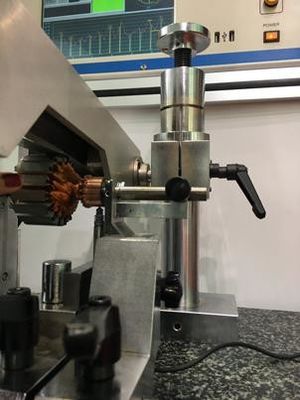

يتم تحسين دقة مقعد V. المكونات (وأجزاء القيادة العصا الاتصال) تدفع الدوار

(وأجزاء محرك عصا الاتصال) مع اثنين من أزواج من آلية الرافعة ربط الرافعة المزامنة

عقدة الدوار الضيق يضمن دوران سلس للدوار، مما يضمن دقة الاختبار.

في الختام، نموذج المنفعة يحسن من درجة الأتمتة من اختبار طول الدوار في

التكنولوجيا القائمة، تحسين كفاءة الإنتاج، توفير القوى العاملة،

وتحسن دقة الاختبار لجهاز الاختبار.
