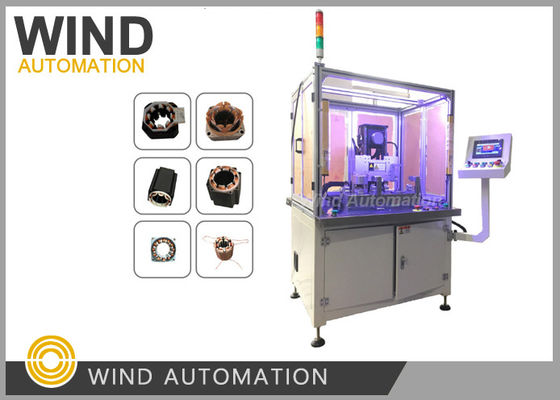

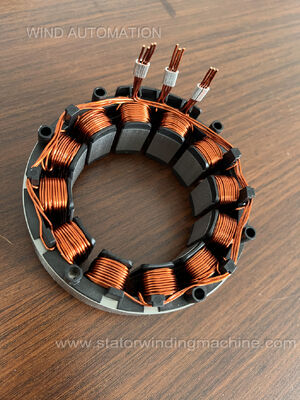

BLDC محرك ستاتور إبرة آلة التلف 60RPM الأسلاك الموازية إلى 600RPM الأسلاك الرقيقة


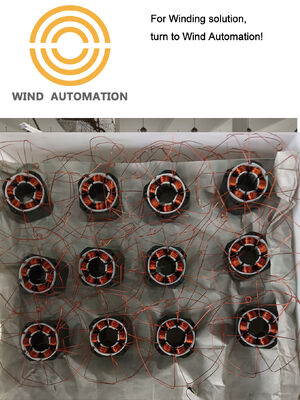

هذا التلف الإبرة يمكن أن لف كل من ستاتور inslot والستاتور outrunner،

مع أربعة محاورمحرك خدمة ياسكاوا،المركب مرن في الحركة،

الإجراءاتالتقطيع، والتمرير، والتغليف، والحفر، والقطع يتم تلقائيًا


سرعة لف الإبرة مرتبطة بحجم السلك وحجم الستاتور وارتفاع المجموعة

ماكس. 500RPM عندما السلك هو 0.1mm، الستاتور صغير وارتفاع كومة صغيرة،

60 دورة في الدقيقة عندما يكون السلك كبير، حجم الستاتور وارتفاع كومة كبيرة،



آلة التلفالمزايا

1من خلال تحريك الفوهة صعودا وهبوطا وتدوير مركز الستاتور، يمكن أن تكون ملفوفة في أي مسار.

لذلك، من خلال تغيير إجراءات تدوير الحاسوب،

يمكن ضبط الملفوفات إلى الستاتورات مع ارتفاع مختلف لمجموعة الأساس والرقم المختلف للقطر.

2أي حالة تشغيل غير طبيعية و حالة خطأ يتم طلبها للعمل والحفاظ على في الإنسان والآلة
وضع الحوار
3عدد أقدام الخياطة يمكن تعيينها تعسفا من خلال الخيط، وموقف 360 درجة المحددة

يمكن إيقافها، مما يجعل الخيوط بسيطة ومريحة ويقصر وقت الإنتاج الإجمالي

4عند التلف، يمكن تغيير عدد الملفات في كل طبقة بمرونة لتحقيق
وضع ترتيب الملفوفات من أنواع مختلفة من الستاتور.

5برمجة المنتج بسيطة ومريحة، مع برنامج خاص فريد،
تخزين غير محدود للشحن والتنزيل سهل التعلم مع تدريب بسيط
6بما أن عمل التقطيع في الخط يتم بواسطة نظام التحكم عالي الأداء
محرك Yaskawa servo ، استقرار موقف السلك المسمار في الخط
يتم ضمانها ويتم تقصير الوقت.
7كل وحدة قد تم توحيدها، سهلة الاستبدال وسهلة التفكيك.

8كل الأدوات سهلة جداً لتغييرها خلال دقيقة واحدة



الرجاء النقر على الفيديو أدناه لمشاهدة الآلة تعمل

عند اختيارآلة لف الإبرة، الشيء الأكثر أهمية هو عادة:

ما إذا كان يمكن أن تنتج مستقرة، خالية من الأضرار، عالية فتحة ملء التلف باستمرار.

لأن طي الإبرة يستخدم بشكل رئيسي ل:

• ستاتورات BLDC
• محركات الكهرباء
• محركات الطائرات بدون طيار
• محركات الخدمة
• محركات الأجهزة

حيث تؤثر نوعية التلف بشكل مباشر على:

• الكفاءة
• عزم الدوران
• توليد الحرارة
• الموثوقية

العوامل الرئيسية هي:

1دقة التلف (أكثر أهمية)

طي الإبرة يتطلب تحديد موقع الأسلاك بدقة فائقة

النقاط المهمة:

• دقة عدد الدورات
• اتساق الطبقة
• حركة الإبرة المتكررة
• تحديد الدقة بين الأسنان

سبب ضعف الدقة:

• المجال الكهرومغناطيسي الخلفي غير المتساوي
• عدم التوازن
• الاهتزاز
• كفاءة أقل

ابحث عن:

• محاور خاضعة للتحكم بالخدمة
• إمكانية تكرار عالية
• تحكم الدقة في الاندماج

2حماية الأسلاك

مهم جداً

أثناء طي الإبرة ، يمر السلك:

• ثني
• التوتر
• الاحتكاك
• التسارع

إذا ألحقت الآلة ضرراً بالمينا:

• حدوث حلقات قصيرة
• انخفاض موثوقية العزل

الخصائص الهامة:

• سطح إبرة ناعم
• أدلة السيراميك
• مسار الإبرة المحسن
• التحكم في التوتر المستقر

أهمية خاصة في:

• الأسلاك الدقيقة
• التلف عالية السرعة
• الستاتورات المكتظة بالدبوسة

3القدرة على ملء الفتحة

إحدى المزايا الرئيسية لفواصل الإبرة هي:

معدل ملء فتحات عالية

ملء فتحة أفضل يعني:

• المزيد من النحاس
• كثافة عزم دوران أعلى
• انخفاض خسارة النحاس

يجب أن تنظر في اختيار الجهاز:

• أصغر فتحة فتحة
• هندسة الأسنان
• نسبة ملء النحاس الممكنة

بعض المحركات يصبح من المستحيل أن تكون مغلقة إذا:

• حجم الإبرة كبير جداً

4تصميم الإبرة

الإبرة نفسها مهمة للغاية

أبعاد الإبرة تؤثر على:

• حجم الفتحة المتاح
• سرعة التلف
• إجهاد الأسلاك

المعايير الرئيسية:

• القطر الخارجي للإبرة
• القطر الداخلي
• الانحناء
• صلابة المادة

إبرة صغيرة:

• الوصول الأفضل
• انخفاض الإنتاجية

إبرة كبيرة:

• سرعة التلف
• ضعف الوصول

5عدد المحاور

عادة ما يستخدم الملفوفون الحديثون:

• 3 محاور
• 5 محاور
• 6 محاور
• أنظمة متعددة الخدمات

المزيد من المحاور تسمح:

• مسارات متعرجة معقدة
• هندسة الستاتور الصعبة
• مرونة أكبر

مهمة بشكل خاص لـ:

• محركات BLDC ذات الملفات المركزة

6التحكم في التوتر

مهم جداً

التوتر السيئ يسبب:

• التلفيف المفتوح
• تتداخل الأسلاك
• مقاومة غير متسقة
• تلف المينا

أفضل استخدام للأنظمة:

• مشبكات إلكترونية
• ردود فعل التوتر في الحلقة المغلقة

7سرعة الإنتاج

مهمة للإنتاج الجماعي

سرعة لف الإبرة تعتمد على:

• تسارع الإبرة
• سرعة الفهرسة
• نظام تغذية الأسلاك
• خوارزمية التحكم

لكن..

السرعة المفرطة قد تقلل من الجودة.

المصنعون الجيدون يُحسّنون:

• مسار الحركة
• منحنى التسارع
• قمع الاهتزاز

8التوافق مع الستاتور

يجب أن تتطابق الآلة مع:

• رقم الفتحة
• الستاتور OD/ID
• طول المجموعة
• فتحة فتحة
• شكل الأسنان

مهمة بشكل خاص لـ:

• ستاتورات منقسمة
• التلف الداخلي للستاتور
• المحركات المتفوقة

9القدرة على الأتمتة

يمكن أن تشمل الأنظمة الحديثة:

• تحميل تلقائي
• قطع الأسلاك
• معالجة المحطة
• لحام
• فحص الرؤية
• التبديل التلقائي للمعلمات

مهم ل:

• تقليل العمالة
• الاتساق

10. القدرة على الرياح محركات صعبة

مهم جدا في المحركات المتقدمة.

أمثلة:

• محركات الطائرات بدون طيار
• محركات الروبوتات البشرية
• محركات التدفق المحوري
• البدائل لخيوط الشعر
• المتفوقين على القطب العالي

• بعض الآلات لا تستطيع التعامل مع:

• فتحات ضيقة
• فتحات عميقة
• ارتفاع عدد الأسنان

• ---

  11استقرار الحركة

  عند السرعة العالية:

• الاهتزاز يصبح حرج

• سبب ضعف صلابة الجهاز:

• القفز بالأسلاك
• طبقات غير متسقة
• تصادم الإبرة

• إطار آلة صلب مهم جداً

  ---

  12البرمجيات والبرمجة

  آلات التلف الحديثة تعتمد بشكل كبير على البرمجيات.

  البرمجيات الجيدة تسمح:

• تحسين المسار
• تخزين الوصفات
• محاكاة
• التغيير السريع

• البرمجيات السيئة تسبب:

• صعوبة في تحديد الخطأ
• وقت إعداد طويل

• ---

  13الصيانة والموثوقية

  مهمة لوقت تشغيل المصنع

  تفقد

• علامة السيرفو
• نظام PLC
• قطع الغيار
• الوصول إلى الصيانة
• تصميم التشحيم

• ---

  14. تكامل العمليات

  غالباً ما يكون تدوير الإبرة مرتبطاً:

• إدخال العزل
• إعطاء الايبوكسي
• الاختبار
• إدخال المغناطيس
• التوازن

• خطوط الإنتاج المتكاملة تحسن التناسق.

  ---

  15أهمية كبيرة لصناعات مختلفة

  الصناعة	أهم عامل
  محرك الطائرات بدون طيار	السرعة + الضرر من الأسلاك
  محرك الكهرباء	ملء الفتح + الأتمتة
  روبوت بشري	الدقة + كثافة عزم الدوران
  محرك الأجهزة	التكلفة + الاستقرار
  المحرك الطبي	النسق + النظافة
