تفاصيل المنتج:
شروط الدفع والشحن:
|
الحالة: | جديد | عزل حديد التسليح: | يتقاطر عضو الإنتاج/ يتدحرج ويتراجع |
---|---|---|---|
حجم الدوار المتعلق بالجهاز: | طول عمود المحرك ، المحرك OD ، ارتفاع الكومة | طول الماكينة: | يرتبط بحجم المحرك ووقت المعالجة ومتطلبات الإخراج |
مصدر الطاقة: | كهرباء | بعد البيع: | الآلة تقريبا لا تحتاج إلى صيانة |

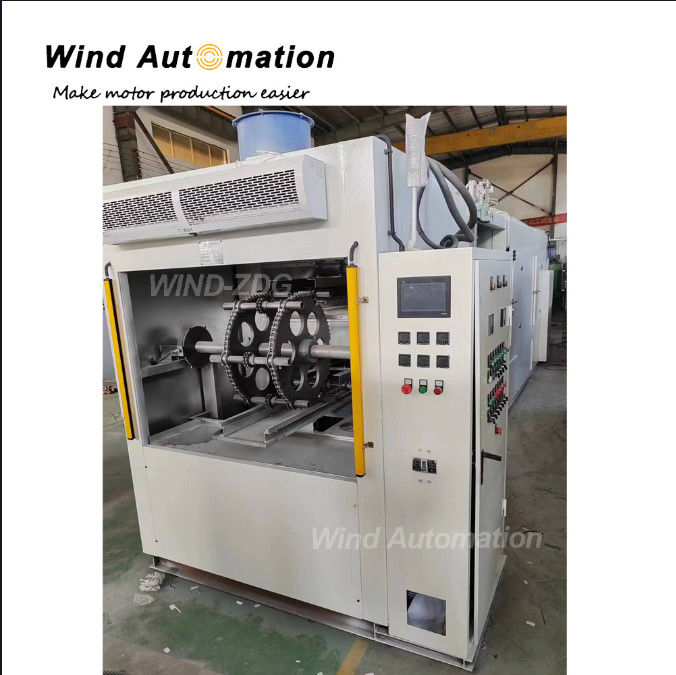

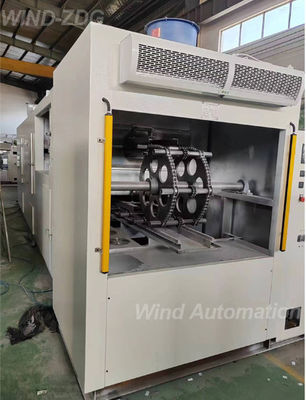

هذا النوع من الدوار لونش قطرة آلة هيتستخدم بشكل رئيسيلـالمعالجة التلقائية لعزل لفول الدوار المحركباستثناءتحميل يدوي و التفريغ, tالعملية بأكملهاهوالآلي بالكامللضمان المنتجالاتساقو الجودة للإنتاج الجماعي
السؤال والإجابة من محرك الدراجة الكهربائية محور الستاتور
المواصفات الخاصة بـ Dip Varnishing لمجموعة Stator Motor Hub

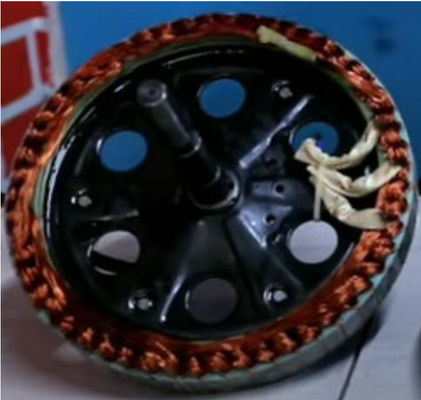

أحجام تجميع الستاتور: كما هو مبين في الصورة أعلاه ، الأحجام الإجمالية لمجموعة الستاتور هي:
محرك القيادة: ماكس 275 مم، محرك القيادة: 25 ~ 30 مم مع فتحة مفتاح 5 مم
سمك الستاتور: 100 ملم كحد أقصى.يمكنك التحقق من الفيديو ومعرفة الستاتور هو دون عمود، ونحن بحاجة إلى سمك الستاتور
وزن الستاتور: 3.5 كجم
معدل الإنتاج: 400 / 440 دقيقة
درجة اللون: Dobeckan FT 1040/120E ، Hardner K2
التسخين المسبق: الستاتور النحاس يتم تسخين التلفيف عن طريق تمرير التيار الكهربائي لزيادة
درجة الحرارة داخل الملف إلى 120 درجة. @ مركز الملف في غضون دقيقتين.
يجب أن تكون قابلة للبرمجة ويتم التحكم فيها ضمن نطاق +/- 5٪ من القيمة المحددة.
على سطح الملفوفة مطلوبة لضبط التيار والوقت
التسخين المسبق هو بواسطة محرك ساخن بالهواء، لا تحتاج إلى لف التيار
عملية اللون: سيتم غمر الستاتور داخل خزان اللون بعد التسخين المسبق.
يتم تدويرها أثناء الغطس لمدة 1 ~ 2 دورات يجب أن تكون قابلة للتعديل.
الخزان والحفاظ على تدويرها لمدة 6 ~ 8 دقائق لتسوية اللون.
عن طريق تحريك الأجزاء داخل الخزان أو تحريك الخزان لأعلى لإغراق الأجزاء.
هناك حاجة إلى بعض الترتيبات لإزالة الفارنيش الزائد من القطر الخارجي للستاتور.
اللون رقيق كما أظهر الفيديو ولا تحتاج إلى مسح
معالجة ما بعد: الأجزاء التي يجب معالجة ما بعد لمدة 25 ~ 30 دقيقة @ درجة حرارة 130 ~ 150 درجة.
بعد التجفيف ، يجب أن تدور الأجزاء داخل الفرن لتجنب تسرب اللون على القطر الخارجي.
يمكن تحقيق الصقوف بعد ذلك عن طريق ترتيب الناقل أو الفرن النوع المجموعة.
يجب الحفاظ على درجة حرارة الفرن بواسطة جهاز تحكم PID مع القفل للوقت ودرجة الحرارة. يجب توفير تهوية مناسبة لتجنب أي أبخرة أو ضغط يتم بناؤه داخل الفرن.
التبريد: يجب توفير نظام تبريد بالقوة لتبريد الأجزاء إلى أقل من 60 درجة.
المورد لتوفير مواصفات الجهاز من حيث التكلفة،الحجم الكليالحمل المتصل
رسم الاقتراحات
وفقًا لارتفاع ووزن المجموعة، يمكن لكل عمود أن يحمل 2 إلى 3 أجزاء من الستاتور،
والهدف من الإنتاج هو 400 قطعة في اليوم، والحجم الإجمالي للآلة سيكون حوالي 7.5 متر
(1) المواصفات
موقف العمل | 124 × 2 |
مسار الموقف | 76 ملم |
وقت التسخين | ≤45 دقيقة |
العمل في الأنفاق درجة الحرارة | 0~160 درجة مئوية |
وقت التسجيل | 0~10 قابلة للتعديل |
القوة | 28KW |
دإيمنسيون | 4900×1600×2100 ملم |
الوزن | 3.5T |
https://youtu.be/guDIQOuvFZ0?si=A2_329QWnOSNtRbr
