آلة قطع الورق الآلية

الصين آلة قطع الورق الآلية المزود
آلة قطع الورق الآلية المزود آلة قطع الورق الآلية المزود آلة قطع الورق الآلية المزود

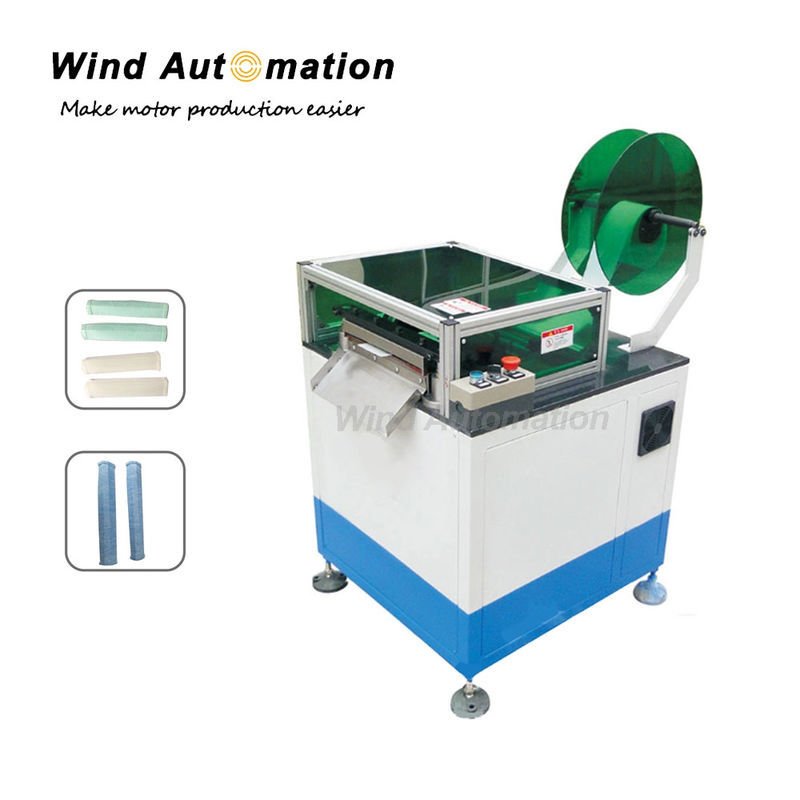

صورة كبيرة :  آلة قطع الورق الآلية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: WIND AUTOMATION
رقم الموديل: WIND-150C-IF

شروط الدفع والشحن:

الحد الأدنى لكمية:
الأسعار: قابل للتفاوض
تفاصيل التغليف: لوح خشبي مناسب للشحن البحري أو الجوي
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T
مفصلة وصف المنتج
الحالة: جديد مع أو بدون سخان: لا يوجد جهاز تسخين Penumatic
حجم التجعيد: حجم فتحة الجزء الثابت سمك القطع: أقل من 0.35 م
لون الجهاز: أبيض أو حسب متطلبات العميل بعد البيع: آلة بسيطة تحتاج فقط إلى استبدال القاطع

المحرك الكهربائيالسلسلة المفتوحة لفيلم البوليستر العزل تشكيل الستاتور ورق الأصفاد التشنج والقطع







(1)التطبيق



هذه الخلية فتحة تشكيل آلة WIND-150-IF الجهاز العازل الستاتور الورق الكفوف



تشكيل وتقطيع ورق العزل لعزل خلايا المحركات التحفيزية مثل المضخة ومروحة السقف



ضاغط، محركات الغطاء







(2)المعلم



طول التغذية: قابل للتعديل



عرض القطع < 150 ملم



سمك القطع < 0.35 ملم



عرض الحافة المطوية 2.5mm ~ 4mm



الوزن: حوالي 150 كجم



البعد: 500*900*1200ملم







(3)اسأل وأجيب





1إذا كانت الآلة تقطع العزل فقط أم أنها تستطيع أيضاً ثني العزل؟

--- نعم، فإنه يمكن أن تقطع وتحني أيضا العزل، والانحناء ونحن نسميه حافة مطوية


2ما هو الحد الأقصى والحد الأدنى لعرض العزل؟

--- عرض العزل الحد الأدنى 10 ملم، الحد الأقصى 150 ملم


3ما هو سمك العزل؟

--- من 0.05mm إلى 0.35mm

4أي نوع من المواد يمكن أن ينحني ويقطع؟

--- فيلم DMD،PMP وغيره من أفلام البوليستر

5.هل يمكن أن نحصل على آلات بحجم الورق المتغير أو أن الآلات المختلفة لديها حجم ورق ثابت؟ حجم الورق لتطبيقي بين 1 إلى 3 ".
يمكن تعيين الآلة لقطع أنواع الأوراق بأحجام،

يرجى التحقق من جزء من التعليمات لزبون واحد الذين لديهم العديد من أنواع الورق مع ودون طي الحافة،

https://vimeo.com/117535258



لقد وضعت فيديو جديد لجهاز تشكيل ورق العزل وقطع لجهاز محركات كبيرة حجم شنغهاي الرياح الآلية بناء مؤخرا، يرجى التحقق،


أوتوماتيك للرياح شحن آلة أخرى لتشكيل الورق وقطعها في أبريل 2016



لقد وضعت أيضا مجموعة من أحجام الورق التي يمكن أن تنتجها آلة معيارنا

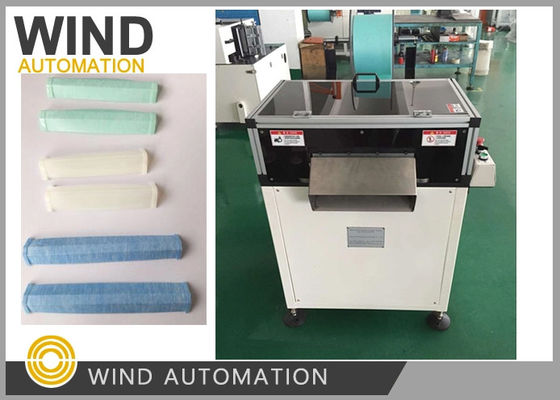

آلة قطع الورق الآلية


6.بالإضافة إلى ذلك أود أن أعرف سرعة الجهاز والتقنيات لخدمة الجهاز منذ أن حصلت على توفير خدمة ما بعد البيع هنا لعملائنا
سرعة الماكينة قابلة للتعديل، وكمية الخروج مرتبطة بحجم الورق،
على سبيل المثال، قطع 50mm و 70mm سوف يكلف وقت مختلف،
عادةً ما تستطيع الآلة أن تنتج قطعة ورق من 1 إلى 3 قطعات في الثانية

بالنسبة لخدمة ما بعد البيع، فترة الضمان هي 13 شهراً من تاريخ B/L،
يمكننا أن نرسل الجزء الذي يحتاج إلى أن يتم وضعه وأنت تتحمل تكلفة التوصيل

ويجب أن أقول لكم هذه الآلة ليس لها تاريخ من المشاكل في مكان العملاء في السنوات الست الماضية، ((السؤال طرح في عام 2015)
على سبيل المثال، كان العميل في بانغالور يستخدم الآلة لأكثر من 3 سنوات وكانت الملاحظات مثالية دائما كل عام عندما نقوم بالمسح،


الرجاء النقر على الصورة أدناه لمشاهدة الفيديو

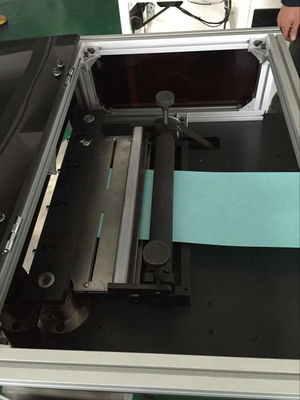

آلة قطع الورق الآلية
