تفاصيل المنتج:
شروط الدفع والشحن:
|
الحالة: | جديد | نوع اللف: | التلف بالابر بدلاً من التلف بالطائرة |
---|---|---|---|
محطة العمل: | محطة واحدة 3 إبر كثلاثة محطات الملف | سرعة اللف: | 300 دورة في الدقيقة إلى 500 دورة في الدقيقة وفقًا لمقياس السلك |
النوع التلقائي: | اوتوماتيك كليا | لون الجهاز: | أبيض أو حسب متطلبات العميل |
بعد البيع سرعة اللف: | المهندسين المتاحة لخدمة الآلات في الخارج | ||
تسليط الضوء: | آلة لف الملفوفات,آلة لف لفائف الجزء الثابت,stator coil winding machine |

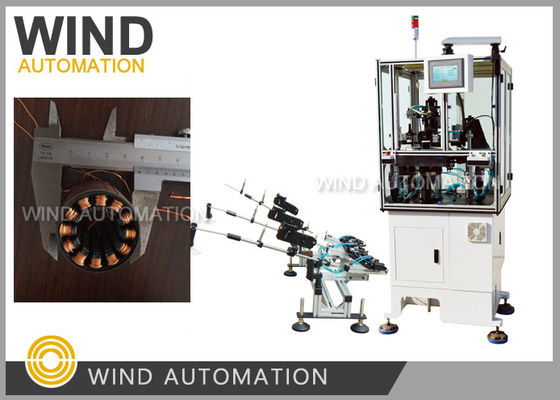

ثلاثة مراحل BLDC المحرك القياسية لفائف الملفات آلة التلفة نوع الإبرة ليس طائرة الملفاتWIND-3A-TSM
التطبيق:
إبرة التلف BLDC الجهاز القائم من محرك ثلاثي المراحل مثل آلة الخياطة، مكيف الهواء ضاغط،
ضاغط الثلاجة مضخة المياه تطبيقات السيارات محرك مضخة الوقود مع 6 قطب، 9 قطب، 12
قطب أو 18 قطب
المزايا:
- نعم✔3 إبرة الرياح 3 فتحات في نفس الوقت، وأوسع يمكن إنهاء التلف في3 مرات ل 9أقطاب BLDC ستاتور
- نعم✔ يمكن الرياح 6، 9، 12 قطب ستاتور الذي هو مضاعفات من 3سلاوت
- نعم✔ يمكن تعيين سرعة التلفيق لكل قطر سلك مختلف من 0.08mm إلى 1.2mm،
والثقيلة أو خفيفة الوزن الستاتورات، ارتفاع كومة كبيرة أو صغيرة، لديهم apation جيدة دون ليمينيشن
الخصائص:
آلة التلف المحرك بدون فرشاة WIND-3A-TSMمصممة لإنتاج ستاتور ثلاثي المراحل متعدد القطب
مسارها الملتوي هو في شكل مربع،إنه يقوم بتلفيل الأسلاك وترتيبها في نفس الوقت وبشكل تلقائي
أدوات التدوير والترتيب والتحديد، وضع أسلاك الجسر والأسلاك المقطوعة تتم بشكل آلي.
المعلم:
قطر الأسلاك: 0.08 ~ 1.2mm (AWG17 ~ AWG39)
معرّف الستاتور:15~65ملم
طول القلب:7-110mm
0-99999
خيار التشغيل: خطوة خطوة / تلقائي
أقطاب ستاتور: 6 أقطاب، 9 أقطاب، 12 أقطاب، 18 أقطاب (مخصصة)
ضغط الهواء: 5 ~ 7 كجم / متر مربع
الطاقة:2KW، AC220V 50/60Hz
الوزن: حوالي 450 كجم
البعد: 1600 ((L) x1100 ((W) x1400 ((H) mm
تستخدم آلة التلفير BLDC WIND-3A-TSM الإبرة لتلف الملفوفات إلى الستاتور مباشرة ، على عكس
بعض الستاتور الخارجي أو بعض آلة لف الطائرة العادية للسلسلة المشتركة، والأسلاك تتحرك في الفتحة فقط،
لذا بالنسبة لآلة لف الإبرة، يجب أن يكون هناك مساحة كافية لحركة الإبرة.
إذا كنت بحاجة لشراء الجهاز، تحتاج إلى إخبار المورد للجهازرسم الستاتور الخاص بك و
الارتفاع، بما في ذلك حجم عرض الفتحة المهم للتحقق من مساحة كافية لحركة الإبر.
ويند-3A-TSM عجلة الإبرة يَعمَلُ 3 طيات في وقت واحد.
يدرس بعض الشركات المصنعة لـ BLDC stator استخدام فتحة منحرفة في محرك BLDC الخاص بها ، كتصميم منحرف
قد تكتسب أفضل معدل ملء فتحة والتيار المغناطيسي، حتى الآن حتى بعض مصنعي الآلات إيطاليا يمكن
لا تنتج هذا النوع من الجهاز. لذلك إذا كنت تفكر في استخدام منحنى، قد يكون لديك للقيام بلف الملف
يدوياً أو اختر آلة للفول عالية التكلفة
السؤال والإجابة:
1أي نوع من طيات إبرة الستاتور يجب أن نختار لستاتورنا في الرسم المرفق؟
آلة التلف WIND-3A-TSM مع جهاز سيرفو لتحديد ترتيب التلف
حسب بيانات التلفيك عدد المنعطفات 27, قطر السلك 0.8 ملم,
سرعة الالتفاف التي نقترحها هي 300 دورة في الدقيقة، ويستغرق حوالي 1 دقيقة للحصول على 1pc الجرح ستاتور،
في ساعة واحدة يمكنك الحصول على أكثر من 60 قطعة.
3ما هي قائمة المواد التي يجب أن نقدمها لتتبع الآلة؟
العينات التالية مطلوبة لصنع الآلة وتشغيلها:
1ستاتور 5 أجزاء بدون لف
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 15 قطعة من الستاتورات
الرجاء النقر على الصورة أدناه لمشاهدة الفيديو
