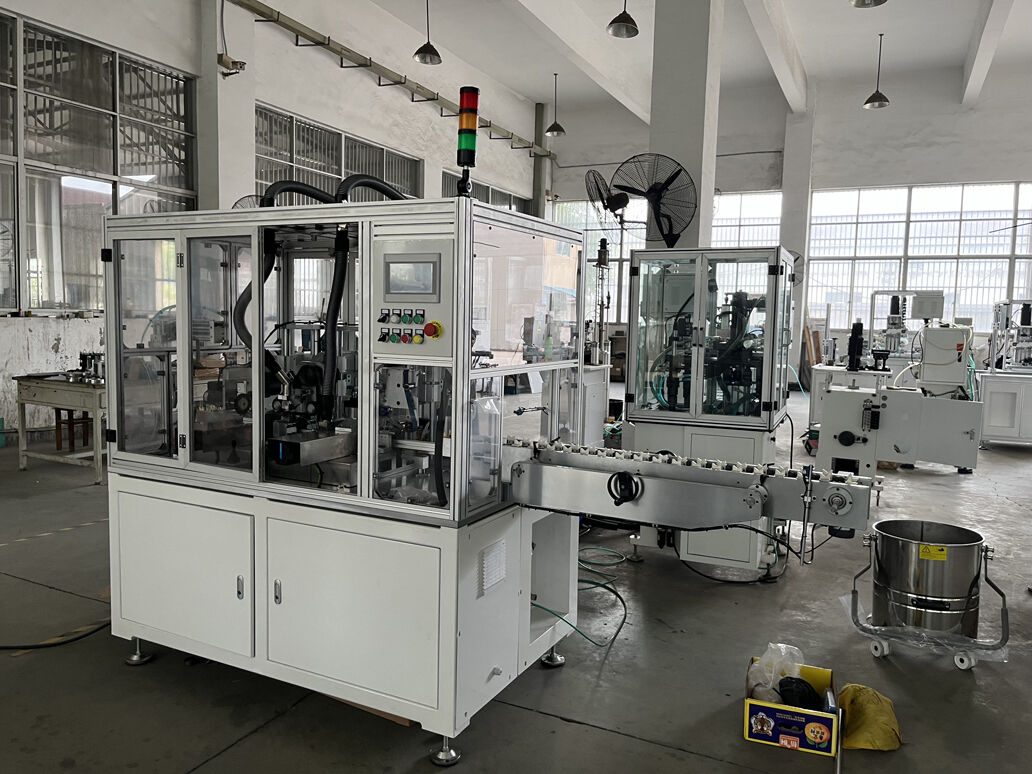

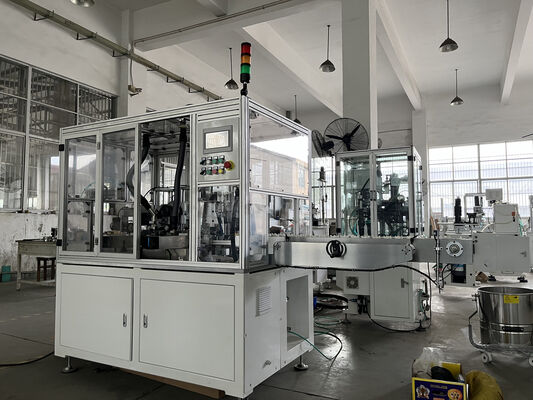

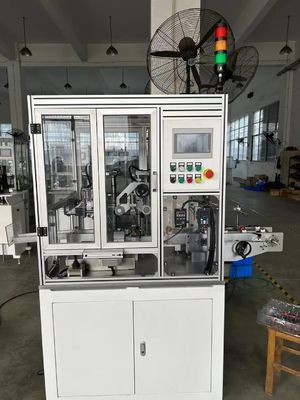

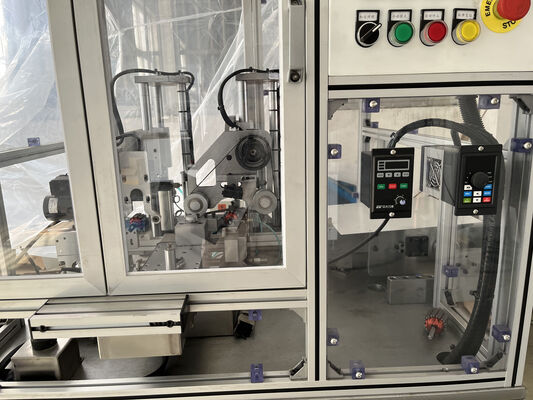

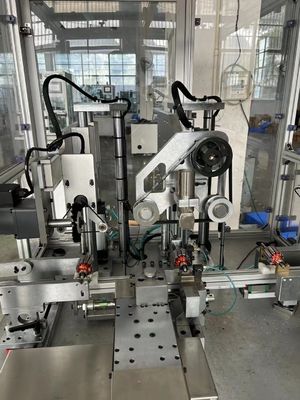

آلة تحويل المبدل بالدوران على خط الإنتاج التلقائي

خط تجميع المحرك الآلي لآلة الخراطة مع خراطة اللامينيت، خراطة المبادل،

الغرض من المخرطة هو الانتهاء من خراطة منطقة مسار فرشاة المبادل للمحركات ذات القدرة الحصانية الكسرية الصغيرة نسبيًا،

الدوارات الصغيرة، مبادلات بادئ الحركة، وما إلى ذلك،

خراطة دقيقة، تفريز، تشغيل سطح المبادل لجعلهلامعًا وبراقًا،

تحقيق تشطيب سطحي دقيق مناسب، وتدفق للعمل بشكل جيد مع فرشاة الكربون للمحرك. (1)

المزايا التنافسية لآلة الخراطة ذات المحرك المؤازر ثلاثي المحاور1. دقة مع تحكم في المحرك المؤازر ثلاثي المحاور  2. أصغر مبادل يتم التعامل معه بواسطة آلة خراطة المبادل الدقيقة:

   مبادل رافعة النافذة الصغيرة المخروطة OD 7 مم، عمود OD 3.0 مم

3. يمكن لهذه الآلة العمل مع قاطعين إذا لزم الأمر لاتجاه خراطة مختلف

4. أداة الخراطة من مادة الماس، ويمكن أيضًا تصنيع حوامل الأدوات والشفرات حسب الطلب

     لخراطة مواد خاصة بخلاف النحاس والألمنيوم

(2)

تكوين آلة خراطة المبادل

نظام ميتسوبيشي المؤازر للمحور Z (طول الخراطة)نظام ميتسوبيشي المؤازر للمحور X (عمق الخراطة)

نظام ميتسوبيشي المؤازر للمحور Y (ذراع الضغط)

شاشة لمس: ميتسوبيشي

قضيب لولبي كروي تايوان TBI

أسطوانة تايوان Airtac

(3)

مواصفات آلة الخراطة الدقيقة

استدارة المبادل: ≤0.0035 مم(يعتمد على مادة المبادل للمستخدم، جودة عمود المحرك، وجودة المحمل)

خشونة السطح: ≤Ra 0.4 (يعتمد على جودة المحرك للعميل)

قطر المحرك الخارجي: Φ20~Φ100 مم (جانب المبادل < 100 مم)

طول العمود: 32~250 مم

قطر العمود الخارجي: Φ3~Φ25 ممقطر المبادل الخارجي: Φ4.3~Φ50 مم

سرعة تغذية قاطع المحور Z: قابلة للضبط على شاشة اللمس، قابلة للتعديل بشكل مستمر

سرعة عودة قاطع المحور Z: محددة في البرنامج

سرعة تغذية قاطع المحور X: قابلة للضبط على شاشة اللمس، قابلة للتعديل بشكل مستمر

سرعة عودة قاطع المحور X: محددة في البرنامج

طول قطع المحور Z: قابل للضبط على شاشة اللمس، بحد أقصى يمكن ضبط 4 أطوال قطع مختلفة (بحد أقصى 30 مم)

حركة المحور Z: بحد أقصى 80 مم

كفاءة الإنتاج: دورة كاملة ≤12 ثانية/قطعة (قطع مزدوج)

ضغط الهواء: 4~6 كجم/سم2

تركيبة تثبيت: مجلة على شكل V من الماس

الطاقة الإجمالية: 2.5 كيلو واط

طاقة الآلة: 50/60 هرتز تيار متردد 220 فولت ±10% (أحادي الطور)

طاقة آلة إزالة البرادة: 50/60 هرتز تيار متردد 230 فولت ±10% (أحادي الطور)

طاقة المكنسة الكهربائية: 1.5 كيلو واط، 50/60 هرتز تيار متردد 380 فولت ±10% (ثلاثي الطور)

الوزن: حوالي 1100 كجم

أبعاد الآلة: 1300 مم × 900 مم × 1600 مم3
