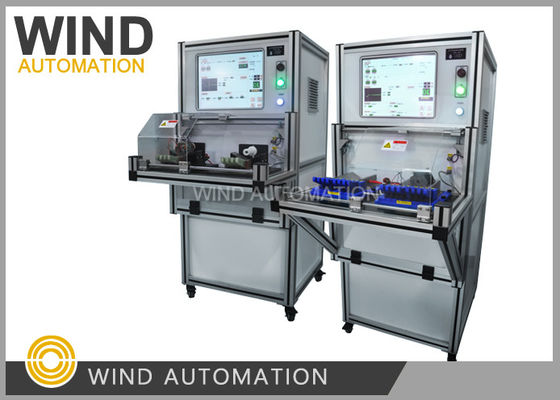

الدينومتر BLDC محرك ستاتور اختبار DC المقاومة الحثية العزل الزحام الارتفاع الدوار WIND-DTS-300

(1)ميزات تنافسية لجهاز التقييم بالستاتور

    1- اختبار العناصر التصميم وحدات،

كل عنصر اختبار بما في ذلك مقاومة التيار المباشر، اختبار الحثية، اختبار الضغط، مقاومة العزل،

تم تعديل الهيبوت إلى لوحة دائرة اختبار منفصلة.

2هذه الجهاز الاختبارية تم تسليم 15pcs إلى 20pcs كل شهر لمصنعي السيارات.

(2)عناصر الاختبار

1اختبار مقاومة التيار المباشر (يشمل اختبار التوازن ثلاثي المراحل، اختبار توازن المراحل)

نطاق الاختبار: 0.001Ω--1000Ω

حلقة الاختبار: 4 حلقات كحد أقصى (يمكن توسيعها)

دقة الاختبار المتكرر: ≤±0.5%

طريقة الاختبار: أربع نقاط،مع وظيفة تصحيح حرارة البيئة تلقائيًا

أو تعويض دراسة درجة حرارة الأشعة تحت الحمراء (اختياري)

يمكنه القضاء على التغيرات الناجمة عن درجة الحرارة في المقاومة

2اختبار الحثية

نطاق الاختبار0.1μH 999H

حلقة الاختبار: 4 حلقات كحد أقصى (يمكن توسيعها)

دقة الاختبار المتكرر: ≤±1.0%

طريقة الاختبار: أربع نقاط تضمن الدقة

3إختبار الضغط

تمرير الجهد العالي بين المراحل

حالة الاختبار: قابل للتعديل AC 100V-3000V

ذروة النبض:0.5 ميسيك

تردد أخذ العينات:0 - 20MHz

حلقة الاختبار: 4 حلقة

دقة الاختبار المتكرر: < ± 2.5٪

طريقة الحكم: حسب الفرق في المساحة ((حساسة للاندتنتانس وفقدان الطاقة)

شكل الموجة القياسي هو الأبيض، شكل الموجة OK هو الأخضر، شكل الموجة NG هو الأحمر

4مقاومة العزل

حالة الاختبار: DC 500V / 1000V

النطاق: 0.1MΩ 1000MΩ

التسامح: ±2.5%

5. الـ Hi-pot (قوة كهربائية) AC 100-1000V

وقت الاختبار:1~10s (0.1s/time)

النطاق:0.1-20 mA

التسامح: ≤ ± 2.5%

6اختبار اتجاه الدوران

في اتجاه عقارب الساعة / ضد عقارب الساعة


(3)البيانات التقنية

(4)وقت الدورة

حوالي 6 ثواني

الرمز السريع:9030390000
