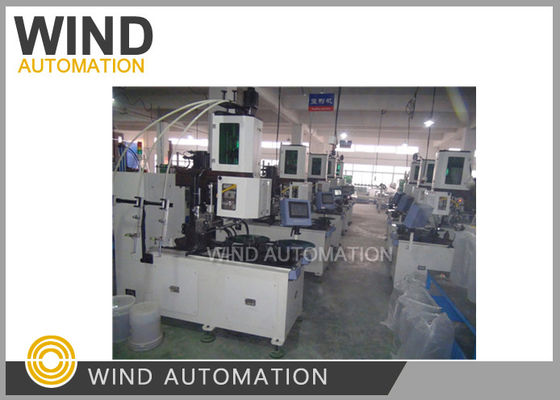

آلة تدوير الملفوفة القياسية PSC 1-محطة أو 2-محطة Smart Foot Print
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طي الكواليف للستاتور المحرك: | مع نظام سيرفو ليس من نوع CNC | مقارنة مع عادي لفائف الملفوف: | حفظ سلك النحاس |
|---|---|---|---|
| مقياس الأسلاك: | Min. دقيقة. 0.1mm (AWG38) 0.1 ملم (AWG38) | نوع الأتمتة: | التلف الرأسي التلقائي بالكامل مع جهاز دوار |
| لون الجهاز: | أبيض أو حسب متطلبات العميل | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| تسليط الضوء: | آلة لف لفائف الجزء الثابت,آلة تلقائية لف الملفوف,automatic coil winding machine |
||
1-محطة أو 2-محطة PSC الستاتور لف الملفات آلة التلفيق القدم الذكية الطباعة WIND-100-فولكسفورد
التطبيق:
WIND-100-VW الماكينة الملفوفة العمودية لف الملف وتضع الملف إلى شكل نقل (شكل نقل مع
يمكن أن يكون السلك في الستاتور في العملية العملية التالية سينا ومحرك إدخال الملف)
انها ميزة هي الكفاءة العالية،حفظ سلك النحاس ومناسبة لفتح فتحة صغيرة ستاتور مع ملء عالية
معدل، أيضا السلك لا تكسر أثناء عملية إدخال (ردود الفعل من المستخدم المحلي)
المزايا:
حجم الجهاز و ارتفاع كومة الستاتور
1المهندس يؤكد متىالحد الأقصى لعمق الجهاز (من الأمام إلى الخلف) هو 70 ′′
2الرابعة6، 8 قطب الستاتور الحد الأقصى لارتفاع كومة يمكن أن يكون 4.3'(110mm)
آلة لف محطتين للعمل
1العمق حوالي 79' بسبب وجود محطتين عمل لتناوب التلف،
2. العمق يرتبط بحجم الملف الخاص بك 48 إطار PSC ستاتور
|
✓ توفير المواد |
حفظ سلك كوبر لأنه لا يحتاج إلى توصيل لفائف منفصلة
|
|
✓فجوة ضيقة في الستاتور |
جودة التلف الثابتة مناسبة لإدخال لفائف الستاتور بمعدل ملء مرتفع
مع عرض فتحة فوق1.36ملم
|
|
✓توفير تكاليف العمل |
محرك التلوين الستاتور لفافة الرياح مباشرة إلى التلوينات نقل السابقة، المشغل
لا حاجة لوضع الملفات في مكانها، بدلا من ذلك أنها تحتاج فقط لوضع على نقل
سابقة على آلة إدخال التلفيف
|
|
✓ تحسين جودة التلفيف
|
مقارنة مع عادي آلة صنع التلفيف cnc، ويند-100-VM ليس فقط
الحفاظ على سلك النحاس، ولكن أيضا ضمان جودة التلفيق خلال إدخال إلى
ستاتور، هناك أسلاك التلفيف لا تكسّر أثناء عملية إدخال العملية
|
المعلم:
قطر السلك:0.2~1.2ملم
معدل تحديد الجهاز: 40 ملم
الحد الأقصى للستاتور OD:175mm
طول القلب: 40 - 130 ملم
الطاقة:380 فولت، 50/60 كيلوواط
الوزن: حوالي 1100 كجم
الأبعاد: 1900 (L) x850 (W) x3200 ((H) mm
الجدول أدناه مطلوب عند إرسال الاستفسار
| تفاصيل الستاتور | |||||||||
| رسومات التصفيف | هوية الستاتور (ملم) |
زيادة في مستوى الجهاز (ملم) |
فتحة رقم | ارتفاع الكومة (ملم) |
نوع السلك (النحاس/Al) |
قطر السلك (ملم) |
متوازية رقم السلك |
عدد الدورات لكل لفافة |
مسافة الملف |
