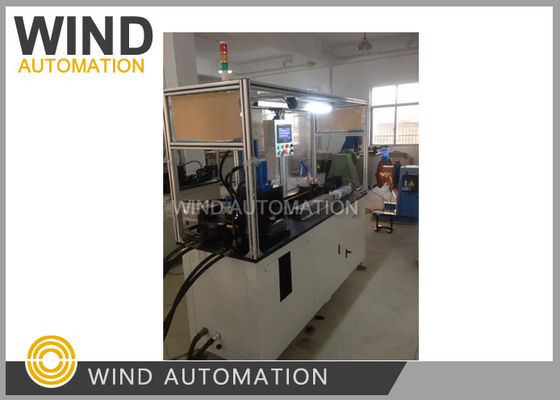

آلة تلقائية لصناعة الدبوسة الملفوفة للفول

أوتوماتيكي بالكاملأصانع ملفات (دبوس الشعر) للملفلف -AWF

Mعملية تشغيل الآلة

يمكن للآلة تشكيل دبوس الشعر تلقائيًا بالعملية التالية بشكل مستمر،

إزالة الأسلاك الأوتوماتيكية → تغذية الأسلاك → أداة فرد الأسلاك → ضغط الأسلاك →

مزيل المينا الجانبي → مزيل مينا عرض السلك → سحب السلك → قطع الأسلاك

→ ثني الأسلاك → تشكيل الأسلاك بالثقب → التفريغ,

الإخراج: حوالي 3 ثوانٍ إلى 5 ثوانٍ لكل قطعة,

يمكن تغيير الأدوات بسهولة لستة ملفات للملف

1 - M154104458

2 - M154097736

3 - M154038444

4 - M154103929 يجب تغيير شكل سلك المينا إلى شكل السلك العاري

5 - M154105507 يجب تغيير شكل سلك المينا إلى شكل السلك العاري

6 - MBD-7G

بناء الآلة

1. جهاز إزالة الأسلاك الأوتوماتيكي

2. آلية فرد الأسلاك,

تتكون من مجموعتين من عجلات التوجيه في اتجاهي X و Y

والأسطوانة، تقوم الأسطوانة بسحب السلك لفرده.

3. آلية تغذية الأسلاك

محرك سيرفو دلتا يدفع وحدة تغذية الأسلاك لتغذية السلك,

يمكن ضبط طول تغذية الأسلاك على الشاشة,

والحد الأقصى لطول تغذية الأسلاك هو 500 مم

4. آلية إزالة المينا

تتكون مزيل المينا من هيكلين,

مزيل المينا الجانبي ومزيل مينا العرض

يستخدم مزيل المينا الجانبي 3 قطع من سكين الأحجار الكريمة للدوران لتقشير المينا على الجانب

يستخدم مزيل مينا العرض قاطعين للخدش في اتجاهين متعاكسين

والتحكم/تحديد عمق الخدش

يمكن تشغيل/إيقاف وظيفة مزيل المينا على شاشة اللمس.

5. آلية القطع

تتكون آلية القطع من جهاز ضغط الأسلاك وجهاز قطع الأسلاك,

قبل القطع، تضغط أسطوانة ضغط الأسلاك وأداة الضغط على السلك لمنعه من التحرك,

ثم قم بقطع السلك بأربعة قواطع، في نفس الوقت يمكن إزالة النتوءات إذا حدثت

6. آلية ثني الأسلاك

تتكون من جهاز ضغط الأسلاك وجهاز ثني مدفوع بأسطوانات

وجهاز تشكيل بالثقب مدفوع بنظام هيدروليكي.

بعد التشكيل، يتم تفريغ دبوس الشعر تلقائيًا عند عودة أسطوانة ثني الأسلاك.

Simens أو Delta PLC

محرك سيرفو دلتا

شاشة لمس Weinveiw

أسطوانة Airtac

الوزن: حوالي 850 كجم

أبعاد الآلة: 1800 مم × 750 مم × 1800 مم³

يجب أن يكون بين الآلة وجهاز إزالة الأسلاك مسافة 3000 مم
