محرك التلفزيون المتحرك الآلي

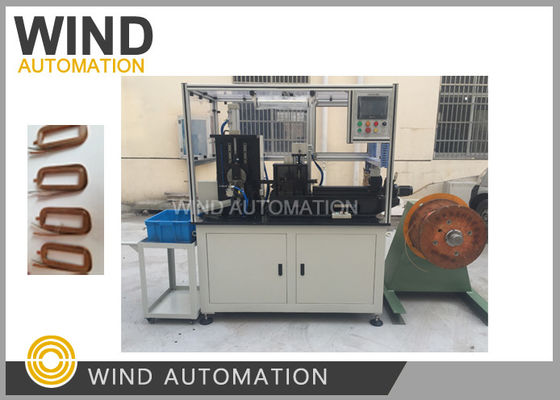

أوتوماتيكية بالكاملFتدوير لفائف الحديدالجهاز WIND(ب)CW-F3

معملية العمل

الآلة يمكن أن تلقائيا لف لف المجال مع العملية أدناه باستمرار،

تغذية الأسلاك التلقائية→ مصفف الأسلاك → محطة بدء الانحناء→ تغذية الأسلاك I،→التواء→ تغذية الأسلاك II→ ضغط الأسلاك إلى الأدوات→ تشكيل→ تغذية الورق وتلف التلف→ قطع الأسلاك→ قطع الورق→ تشكيل التلف→ تفريغ,

إنتاج: حوالي 15 إلى 30 قطعة، حوالي 2000 قطعة لكل نوبة/8 ساعة

بناء الآلات

1آلية تصويب الأسلاك

يتكون من اتجاه X،Y مجموعة اثنين من توجيه عجلة الدليل

والأسطوانة، الأسطوانة تسحب الأسلاك لتسويقها.

2آلية تغذية الأسلاك

محرك الخدمة دلتا يدفع وحدة تغذية الأسلاك لتغذية الأسلاك،

يمكن تعيين طول تغذية السلك على الشاشة، والسلك الحد القصوى يمكن أن تضمن

أثر السلك صحيح

3بدء آلية الانحناء النهائية

استخدم الاسطوانة لدفع المكعب لتثبيت محطة البدء

الاتجاه الانحناء يمكن أن يكون اليسار أو اليمين

4آلية ثني الأسلاك

تتكون من جهاز سلك مطحن وجهاز ثني

الاتجاه الانحناء يمكن أن يكون اليسار أو اليمين

• آلية القطع

مع قطعة خاصة مخصصة لفول الميدان

• آلية لف الملفوفات وتفريغها

آلية لف الملفوف تتكون من جهاز سلك للضغط يتم تشغيله بواسطة الاسطوانة،

جهاز الدوران الذي يتم تشغيله بواسطة محرك Delta servo مع جزء نقل الجهاز المقلل

أدوات، أدوات جهاز مصراع، جهاز طرد.

آلية تغذية الأسلاك تغذي السلك المنحني إلى وضع ثابت للأدوات.

أداة سلك الضغط تبدأ في الضغط على السلك، و أداة الدوران تدور،

عندما تدور إلى الموقف المحدد ، سيتم تغذية الورق ،

واستمر في الدوران إلى الموقف المحدد، وقطع الورق، والدوران لتلف الملف.

أداة تشبيك الجهاز فضفاضة، والفينشيد لفائف الخروج وتكرار من البداية.

7جهاز دليل من الورق

تتكون من رف الورق، محرك تغذية الورق وجهاز مطباعة الورق

8إطار الآلة من الألومنيوم مع الزجاج العضوي

سيمنز او دلتا PLC

محرك الخدمة دلتا

شاشة لمسة Weinveiw

الوزن: حوالي 650 كجمحجم الجهاز: 1500ملم × 900ملم × 1700ملم³
