تفاصيل المنتج:
شروط الدفع والشحن:
|
الحالة: | جديد | المنتج الاختباري: | مولد المولد الجزء الثابت |
---|---|---|---|
محطة العمل: | محطة مزدوجة | عرض محتوى عنصر الاختبار: | التصرفات التيستادور |
رمز النظام المنسق:: | 9030390000 | خدمة ما بعد البيع: | مهندس متاح لخدمة الخارج |

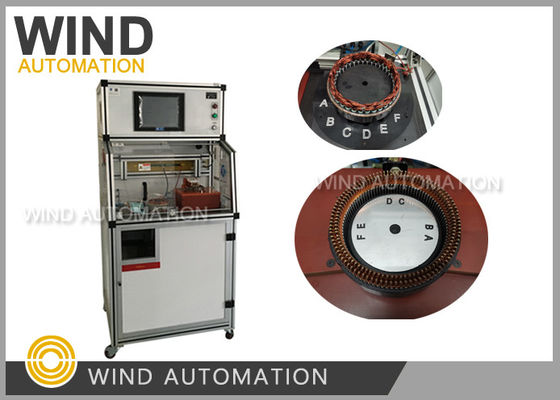

كيفية الحكم على جودة اختبار تحليل مولد الجهاز المتحول ويند-دي تي إس-120
عنصر الاختبار:
في تصنيع محطات توليد الكهرباء، الاختبار هو عملية التحقق من الجودة
إدخال الورق، التلفيف الموجة، إدخال الملف، تشكيل،
جميع عناصر الاختبار بما في ذلك مقاومة التيار المباشر / الحثية / الدوران إلى الدوران العازلة / مقاومة العزل
/عزل بين المراحل/هيبوت بين المراحل/هاي بوت/ يمكن إجراء توازن المقاومة بمفرده أو معًا.
1) اختبار مقاومة التيار المباشر
نطاق الاختبار0.01W - 1000W
حلقة الاختبار:6 حلقة ((يمكن توسيعها)
التسامح: ±0.5٪
طريقة الاختبار:أربع نقاط، مع وظيفة تصحيح حرارة البيئة تلقائيًا
2) اختبار الحثية ((بما في ذلك اختبار التوازن الثلاثي)
نطاق الاختبار: 10mH 500mH
حلقة الاختبار:6 حلقة ((يمكن توسيعها)
التسامح: ±2.5%
طريقة الاختبار: أربع نقاط
3)التحول إلى عزل التحول
الجهد العالي النبض: 100V-3000V (100V / خطوة)
ذروة النبض: 0.5msec
تواتر أخذ العينات: 1-40 MHZ
حلقة الاختبار:6 حلقة ((يمكن توسيعها)
التسامح: ±2.5%
طريقة الحكم: حكم الفرق في المساحة (حساسة للاندتنتانس وفقدان الطاقة)
شكل الموجة القياسي هو الأبيض، شكل الموجة OK هو الأخضر، شكل الموجة NG هو الأحمر
4) مقاومة العزل
الجهد:DC500V / 1000V
وقت الاختبار:1-10 ثانية ((يمكن تعديله)
نطاق الحكم:1-1000 ميجاوات
التسامح: ±2.5%
5)عزل بين المراحل
الجهد:DC500V / 1000V
وقت الاختبار:1-10 ثانية ((يمكن تعديله)
نطاق الحكم:1-1000 ميجاوات
التسامح: ±2.5%
6) انخفاض في المرحلة
الجهد: AC100-3000V (100V/خطوة)
وقت الاختبار:1-10 ثانية ((يمكن تعديله)
نطاق الحكم:0.1 مآ -- 20 مآ
التسامح: ±2.5%
7) هيبوت ((مع الكشف عن القوس)
الجهد: AC100-3000V (100V/خطوة)
وقت الاختبار:1-10 ثانية ((يمكن تعديله)
نطاق الحكم:0.1 مآ -- 20 مآ
التسامح: ±2.5%
8) ميزان المقاومة
طريقة الاختبار: أخذ عينات المقاومة المتواصلة
وقت الاختبار:0.1s
طريقة الحكم: طريقة النسبة المئوية المعتمدة للحكم على فرق مقاومة التيار المباشر بين الملفات.
2وقت الاختبار
البند | مقاومة التيار المباشر | ميزان المقاومة | انعطف من دورة الى دورة انعقاد قصير | مقاومة العزل | هيبوت | العزل بين المراحل | انطرافازي هيبوت |
المعلم | 0.05s / حلقة | 0.1 ثانية/الوقت | 1 نبض/وقت | 1s/time | 1s/time | 1s/time | 1s/time |
الوقت | 1.5s/6 حلقة | 0.1s | 1s | 1s | 1s | 1s | 1s |
3-فيديو اختبار
