محطة ويندر: | محطتان أو أربع محطات | OD للجزء الثابت: | ø10~120 ملم |
---|---|---|---|
ارتفاع كومة: | 10 ~ 100 ملم | نطاق حجم السلك: | 0.1mm~1.0mm (AWG18 إلى AWG38) |
النوع التلقائي: | أوتوماتيكية بالكامل يمكنها التعامل مع سلك رفيع سميك | لون الجهاز: | أبيض أو حسب متطلبات العميل |
سرعة اللف: | من 60 إلى 600 دورة في الدقيقة | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |

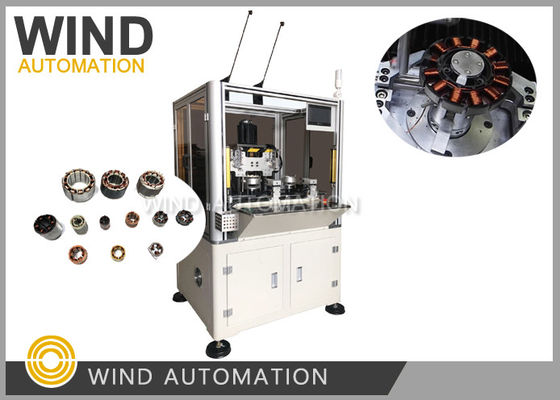

أوترنر Bldc آلة لف الإبرة 60RPM أسلاك موازية إلى 600RPM أسلاك رقيقةWIND-IO-008
(1)التطبيق
هذا التلف الإبرة يمكن أن لف كل من ستاتور inslot والستاتور outrunner،
مع أربعة محاورمحرك خدمة ياسكاوا،المركب مرن في الحركة،
الإجراءاتالتقطيع، والتمرير، والتغليف، والحفر، والقطع يتم تلقائيًا
(2)المزايا
1من خلال تحريك الفوهة صعودا وهبوطا وتدوير مركز الستاتور، يمكن أن تكون ملفوفة في أي مسار.
لذلك، من خلال تغيير إجراءات تدوير الحاسوب،
يمكن ضبط الملفوفات إلى الستاتورات مع ارتفاع مختلف لمجموعة الأساس والرقم المختلف للقطر.
2. أي حالة تشغيل غير طبيعية و حالة خطأ يتم تحفيزها للعمل والحفاظ على في الإنسان والآلة
وضع الحوار
3عدد أقدام الخياطة يمكن تعيينها تعسفا من خلال الخيط، وموقف 360 درجة المحددة
يمكن إيقافها، مما يجعل الخيوط بسيطة ومريحة ويقصر وقت الإنتاج الإجمالي
4عند التلف، يمكن تغيير عدد الملفات في كل طبقة بمرونة لتحقيق
وضع ترتيب الملفوفات من أنواع مختلفة من الستاتور.
5برمجة المنتج بسيطة ومريحة، مع برنامج مخصص فريد،
تخزين غير محدود للشحن والتنزيل سهل التعلم مع تدريب بسيط
6بما أن عمل التقطيع في الخط يتم بواسطة نظام التحكم عالي الأداء
محرك Yaskawa servo ، استقرار موقف السلك المسمار في الخط
يتم ضمانها ويتم تقصير الوقت.
7كل وحدة قد تم توحيدها، سهلة الاستبدال وسهلة التفكيك.
8كل الأدوات سهلة جداً تغييرها خلال دقيقة واحدة
(3)المعلم
اسم المنتج: |
|
الشريط: |
f0.10mm f1.0mm |
سرعة التلف: |
50-600 دورة/دقيقة |
طريقة التلف: |
تدوير الإبرة |
طول كومة الستاتور: |
10mm 100mm (0.39' ~ 3.94') |
هوية الجهاز: |
Φ36mm Φ60mm |
(ستاتور أود) |
Φ10mm Φ120mm (0.39' ~ 4.72' ") |
رقم القطب: |
2,4,6,8,12، 24، 36 |
ضغط الهواء: |
0.5MPa ٠.٧ MPa |
الجهد: |
380 فولت / 50 هرتز ثلاثي المرحلة أربعة أسلاك |
الطاقة: |
7 كيلوواط |
البعد: |
1000 ((W) × 800 ((D) × 1,600 ((H) ملم |
وزن: |
حوالي 1200 كجم |
العينات التالية مطلوبة لصنع الآلة وتشغيلها:
1ستاتور 5 أجزاء بدون لف
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 15 قطعة من الستاتورات
الرجاء النقر على الفيديو أدناه لمشاهدة الآلة تعمل
