كيفية الحكم على جودة محرك الستاتور بعد تحليل اللفافة

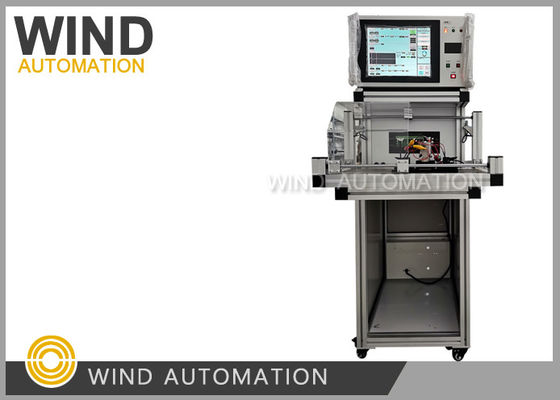

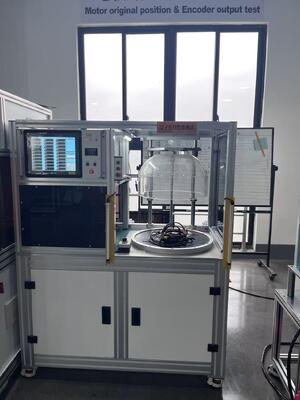

كيفية الحكم على جودة الجزء الدوار للمحرك بعد تحليل لحام اللف WIND-DTS-120

عنصر الاختبار:

في تصنيع الجزء الثابت للمولد، يعد الاختبار عملية فحص الجودة بعد

إدخال الورق، واللف الموجي، وإدخال الملفات، والتشكيل،

يمكن إجراء جميع عناصر الاختبار بما في ذلك مقاومة التيار المستمر/الحث/العزل بين اللفات/مقاومة العزل

/العزل بين الأطوار/اختبار الجهد العالي بين الأطوار/اختبار الجهد العالي/توازن المقاومة بشكل فردي أو معًا.

1) اختبار مقاومة التيار المستمر

نطاق الاختبار: 0.01 أوم - 1000 أوم

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ±0.5 %

طريقة الاختبار: أربع نقاط، مع وظيفة تصحيح درجة الحرارة المحيطة التلقائية

2) اختبار الحث (بما في ذلك اختبار توازن 3 أطوار)

نطاق الاختبار: 10 مللي هنري – 500 مللي هنري

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ±2.5%

طريقة الاختبار: أربع نقاط

3) العزل بين اللفات

جهد النبضة العالي: 100 فولت - 3000 فولت (100 فولت / خطوة)

ذروة النبضة: 0.5 مللي ثانية

تردد أخذ العينات: 1-40 ميجاهرتز

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ±2.5%

طريقة الحكم: حكم فرق المساحة (حساس للحث وفقدان الطاقة)

الشكل الموجي القياسي أبيض، والشكل الموجي OK أخضر، والشكل الموجي NG أحمر

4) مقاومة العزل

الجهد: تيار مستمر 500 فولت / 1000 فولت

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 1-1000 ميجا أوم

التفاوت: ±2.5%

5) العزل بين الأطوار

الجهد: تيار مستمر 500 فولت / 1000 فولت

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 1-1000 ميجا أوم

التفاوت: ±2.5%

6) اختبار الجهد العالي بين الأطوار

الجهد: تيار متردد 100-3000 فولت (100 فولت / خطوة)

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير -- 20 مللي أمبير

التفاوت: ±2.5%

7) اختبار الجهد العالي (مع اكتشاف القوس الكهربائي)

الجهد: تيار متردد 100-3000 فولت (100 فولت / خطوة)

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير -- 20 مللي أمبير

التفاوت: ±2.5%

8) توازن المقاومة

طريقة الاختبار: أخذ عينات مقاومة التيار المستمر

وقت الاختبار: 0.1 ثانية

طريقة الحكم: يتم اعتماد طريقة النسبة المئوية للحكم على فرق مقاومة التيار المستمر بين اللفات.
