أربعة الذراع الآلية CNC الستاتور لفائف أعلى قوس تشكيل آلة

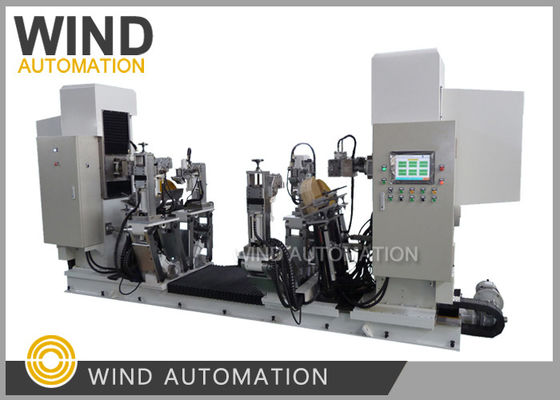

: صورة كبيرة : أربعة الذراع الآلية CNC الستاتور لفائف أعلى قوس تشكيل آلة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	WIND AUTOMATION
رقم الموديل:	ويند-إف إم-2200 دي جي

شروط الدفع والشحن:

الحد الأدنى لكمية:	حاسب شخصي 1
تفاصيل التغليف:	حجم البليت 2000 مم * 800 مم * 1800 مم
وقت التسليم:	60 يوم عمل

اتصل

مفصلة وصف المنتج

العامل الحاسم:	يحدد القدرة على تصنيع المحركات	محطة العمل:	آلة مجتمعة
حجم السلك المعالج:	3 مللي متر * 8 مللي متر ، AWG9 ، AWG0	عملية تشكيل دبوس الشعر:	القطع، تجريد المينا، التشكيل
وقت الدورة:	وقت الدورة المرتبط بطول السلك	الرمز السريع:	84798110

أربعة ذراع أوتوماتيكية CNC Stator لفائف فوق قوس تشكيل الآلات

آلة تشكيل القوس مهمة جداً لإنتاج المحركات. إنها تحدد القدرة على تصنيع المحركات.

شركة "ويند أوتوماتيك" قد زودت العديد من العملاء الروس.

الخصائص
(1) هذه الآلة تتبنى التحكم الرقمي، التي يتم تنفيذها بواسطة صمام هيدروليكي سيرفو متناسب CNC، ويمكن لجميع المعلماتيمكن عرضها، تعديلها، تخزينها على الشاشة، التخزينيمكن أن تصل إلى أكثر من 1000 قطعة، ويمكن استدعاء جميع المعايير في أي وقت، معايير الملفات ومعرض قيمة الكشف التلقائي على الشاشة.

(2) يمكن لهذه المعدات أن تنهي تلقائيًا ومتتاليةً عملية تشكيل الملفات من التشنج إلى لفائف المنتج.

(3) فتح الملفات، الزاوية، ارتفاع الأنف، القوس، التحكم بدقة بعد التشكيل، لم يعد هناك حاجة إلى إعادة تشكيل القالب.

(4) يعتمد نظام القوس العلوي النهائي لهذه المعدات على نوع التوصيل متعدد الألواح ، والانضمام يدويا إلى قوس مختلف لضمانمواصفات متطلبات تشكيل نهاية الملف;

(5) يمكن تعديل مشبك هذه المعدات من 0 ~ 140 درجة ، والحافة الخطية وزاوية الدوران النهائية لن تنفخ ،ويقفل مقطوعة بإحكام ولن تتحرك في عملية تشكيل لضمان عدم وجود تلف ميكانيكي بين الملفات، عزل الدائرة بين الملفات سليمة لضمان الأداء الكهربائي الملفات موثوق بها.

(6) هذه المعدات لديها طريقة حل سهلة جدا لمشكلة ارتداد لفائف. زاوية آلة التشكيل وتشكيل

النظم المستقلة، فإنها تعدل وتعويض من تلقاء نفسها مع عدم التدخل في بعضها البعض.

المواصفات

1نطاق الطول الإجمالي للفوزيفورم: 580~3200mm.

2الجانب الخطي للملف: 400 ~ 2200mm طول الإسقاط في النهايات بعد التشكيل: 75 ~ 560mm

3، الحد الأقصى للزاوية المضمنة بين جانبين خطيين: 0 ~ 70 درجة قابلة للتعديل للزوايا الأمامية والخلفية على التوالي ، الزاوية الإجمالية 0 ~ 140 درجة ؛

4، العرض الإجمالي لفتحة الملف (الارتفاع): 100~800mm. ((يمكن أن تصل إلى 1000mm عند زاوية أقصى) ؛

5قسم الملفات (عرض × ارتفاع): 7 ~ 30mm × 12 ~ 70mm ، الحد الأدنى 7 × 12mm ، الحد الأقصى 30 × 70mm ، 2 شيك لكل منهما في الأمام والخلف.

6"قطر دبوس أنف الملف: φ24، φ39؛

7"انحناء جزء أنف الملف: 0 ~ 30°؛

8ارتفاع الجزء القصوى من الأنف: -80~300mm

9، ارتفاع القوس العلوي: 0 ~ 250mm ، يمكن أن تصل إلى ما يصل إلى 350mm عند فتح كبير ؛

10دقة التشكيل: زاوية <±0.2°. فتح على آلة التشكيل <±0.25mm~±0.75mm.
