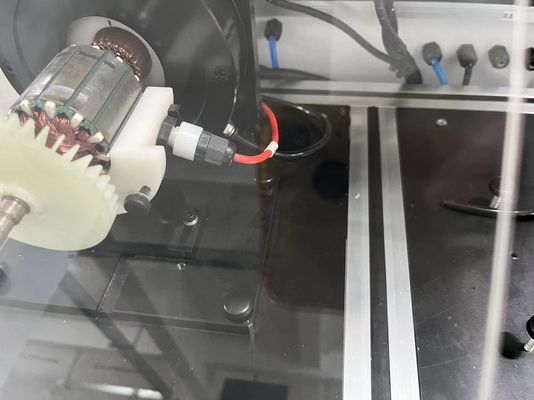

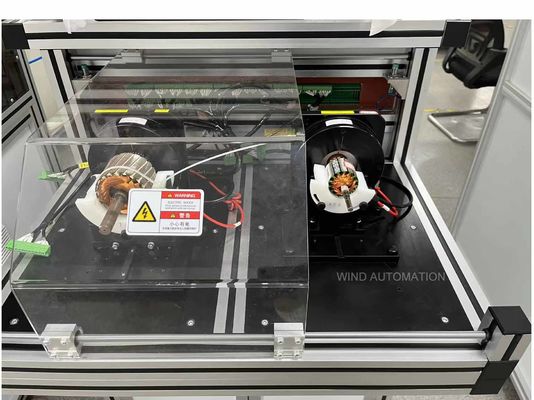

كيفية الحكم على المقاومة المبدئية للضغط الكهربائي مع اختبار

1المقاومة بين العصي والعصي (مقاومة بين الشريحة من اثنين من قضبان المحول)

2مقاومة اللحام (لتحقق من جودة اللحام ، كلما كان أصغر كلما كان أفضل)

3. 180° المقاومة المتقاطعة (مقاومة شريط إلى شريط من المحول الذي هو زاوية 180 ° مع الجانب المعاكس)

4الموجة (بين الدورات من الملفات ، مقارنة أشكال الموجة)

5المقاومة العازلة (مقاومة الملفات والقلب)

6. هيبوت (الجهد العالي بين الملفات والقلب كومة الهيكل)


التطبيق:

أجهزة التشغيل حتى 36 فتحة

تغطي 13، 17، 19 (قليل) ، 2123,25,27، 28 ،2933 فتحة (شائعة)



المزايا:

1تحديد الموقع التلقائي، لا يحتاج المشغل للتحقق من تحديد الموقع الأولية يدويا،

اجعل الاختبار مريح وسهل

2100% تعليقات راضية من مصنعي أجهزة البدء



البيانات التقنية:

1المقاومة بين الحانات0.01mΩ~10mΩ (عرض خارج النطاق فوق)

قياس الأربعة أطراف لضمان الدقة

2مقاومة لحام0.001mΩ-10mΩ (عرض خارج المدى فوق)

قياس ستة محطات لضمان الدقة

3المقاومة المتقاطعة 0.01mΩ-10mΩ

قياس الأربعة أطراف لضمان الدقة

4التيار الكهربائي 100-1000 فولت (100 فولت/وقت)

ارتفاع النبض:0.5U ثانية، تردد 1 ~ 40MHz

شكل الموجة القياسي هو الكتابة، شكل الموجة OK هو الأخضر، شكل الموجة NG هو الأحمر

5مقاومة العزل 500 فولت

وقت الاختبار:1~10s (0.1s/time)

النطاق:1~500MΩ

دقة: ≤±5٪

6التيار المتردد 100-1000 فولت

وقت الاختبار:1~10s (0.1s/time)

أعمدة محولات الجهاز المقاوم للضغط ≤ 36 بار

وقت دورة لوحة الاختبار: 8 ~ 9s (وفقاً لـ 33 بار)

13، 17 ، 19 (قليل) ، 21 ،23,25,27، 28 ،2933 فتحة (شائعة)



التكوين الرئيسي:

15 ′′ شاشة لمسة رقاقة أخذ العينات: BB Relay:NAIS Relay عالية الجهد:Meder

أجزاء هوائية:Airtec

الطاقة: AC 220V،50Hz

ضغط الهواء:0.4~0.6MPa

درجة الحرارة: 0 ~ 45 °C

الأبعاد: 950mm*1250mm*580mm

الرمز السريع:9030390000
