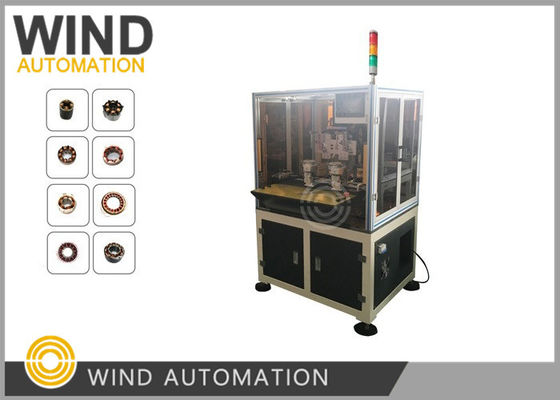

كيفية إنتاج محرك ستاتور BLDC صغير 50W-500W مع آلة لف الإبرة
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| محطة ويندر: | محطتان أو أربع محطات | OD للجزء الثابت: | ø10~120 ملم |
|---|---|---|---|
| ارتفاع كومة: | 10 ~ 100 ملم | نطاق حجم السلك: | 0.1mm~1.0mm (AWG18 إلى AWG38) |
| النوع التلقائي: | أوتوماتيكية بالكامل يمكنها التعامل مع سلك رفيع سميك | لون الآلة: | أبيض أو متطلبات العميل |
| سرعة متعرج: | 600 دورة في الدقيقة | ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| إبراز: | محرك BLDC المحرك القياسي آلة لف الإبرة,آلة لف ملفات الجزء الثابت (ستاتور) بقدرة 50 واط - 500 واط,إنتاج الجزء الثابت (ستاتور) لمحركات BLDC الصغيرة,50W-500W stator winding machine,small BLDC motor stator production |
||

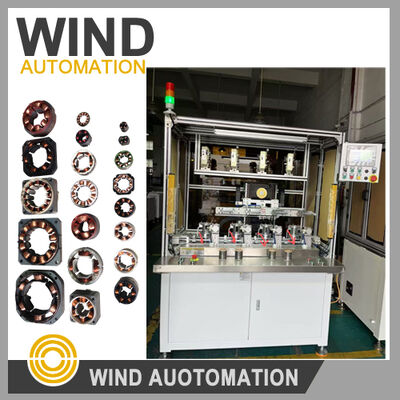

آلة لف مناسبة لمنتج البداية الجديدة، محرك صغير BLDC 50W-500Wالرياح-BLDC-2
(1)طلب

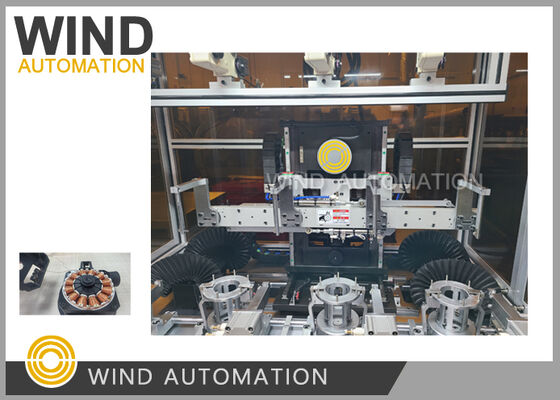

يمكن لملف الإبرة هذا أن يقوم بلف الجزء الثابت الداخلي والجزء الثابت الخارجي،
مع أربعة محاورياسكاوا محرك سيرفو، اللفاف مرن في الحركة،
الإجراءات ثيتم إجراء القطع والعبور والالتفاف والتحزيز تلقائيًا
(2)المزايا
1. من خلال تحريك الفوهة لأعلى ولأسفل وتدوير قلب الجزء الثابت، يمكن لفها في أي مسار.
لذلك، عن طريق تغيير إجراء لف الكمبيوتر،
يمكن تعديل اللفات إلى الجزء الثابت بارتفاعات مختلفة للمكدس الأساسي وفتحة مختلفة.

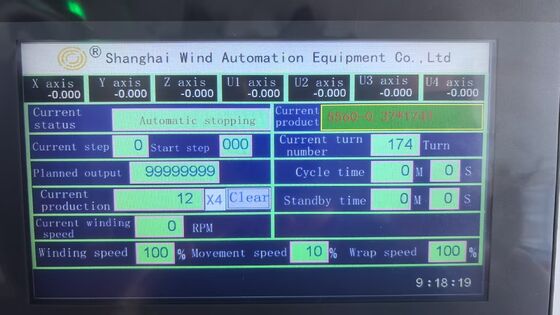

2. يتم مطالبة أي خلل في التشغيل وحالة الخطأ بالتشغيل والصيانة في الجهاز البشري
وضع الحوار.
3. يمكن ضبط عدد أقدام الخياطة بشكل تعسفي بواسطة الخيط، وموضع 360 درجة المحدد
يمكن إيقافه، مما يجعل الخيط بسيطًا ومريحًا ويقصر وقت الإنتاج الإجمالي
4. عند اللف، يمكن تغيير عدد الملفات في كل طبقة بمرونة لتحقيق المطلوب
وضع الصفيف المتعرج لأنواع الجزء الثابت المختلفة.
5. برمجة المنتج بسيطة ومريحة، مع برامج مخصصة فريدة من نوعها،
تخزين غير محدود للتحميل والتنزيل. من السهل إتقانها من خلال تدريب بسيط.
6. بما أن عملية التشقيب في الخط يتم تنفيذها بواسطة نظام التحكم عالي الأداء و
محرك سيرفو ياسكاوا، استقرار موضع السلك المطلي بالمينا
يتم ضمان وتقصير الوقت.
7. لقد تم توحيد كل وحدة، وسهلة الاستبدال وسهلة التفكيك.
8. من السهل جدًا تغيير جميع الأدوات خلال دقيقة واحدة متوقعة
(3)المعلمة
|
اسم المنتج: |
|
|
سلك ضياء.: |
f0.10mm ~ f1.0mm |
|
سرعة اللف: |
50-600 دورة/دقيقة |
|
طريقة اللف: |
لف الإبرة |
|
طول المكدس الثابت: |
10 مم ~ 100 مم (0.39 بوصة ~ 3.94 بوصة) |
|
معرف الجزء الثابت: |
Φ36mm ~ Φ60mm |
|
الجزء الثابت التطوير التنظيمي: |
Φ10mm～Φ120mm (0.39 بوصة ~ 4.72 بوصة) |
|
القطب رقم: |
2،4،6،8،12، 24، 36 |
|
ضغط الهواء: |
0.5 ميجا باسكال ～ 0.7 ميجا باسكال |
|
الجهد االكهربى: |
380 فولت/50 هرتز، ثلاث مراحل وأربعة أسلاك |
|
قوة: |
7 كيلو واط |
|
البعد: |
1000 (عرض) × 800 (عمق) × 1600 (ارتفاع) ملم |
|
وزن: |
حوالي 1200 كجم |
العينات التالية مطلوبة لتصنيع الماكينات وتشغيلها:
1. كومة الجزء الثابت 5 قطع بدون لف
2. الجزء الثابت للجرح 1 قطعة
3. سلك نحاسي 1 لفة كافية لتصفية 15 قطعة من الساكنات
الرجاء الضغط على الفيديو أدناه لمشاهدة عمل الجهاز
