مواد القطع: | الكربون الصلب / الفولاذ المقاوم للصدأ | الاسم: | آلة القطع بالليزر |
---|---|---|---|
قوة الليزر القصوى: | 500W، 750W، 1000W، 2000W | الطول الموجي بالليزر: | 1080 نانومتر |
حزمة الجهاز: | 4300mm*2150mm*1700mm يمكن وضعها في 20'GP | بعد البيع: | ضمان ليزر لمدة عامين |
تسليط الضوء: | لف محرك فرش,آلة لف المحرك,motor winding machine |

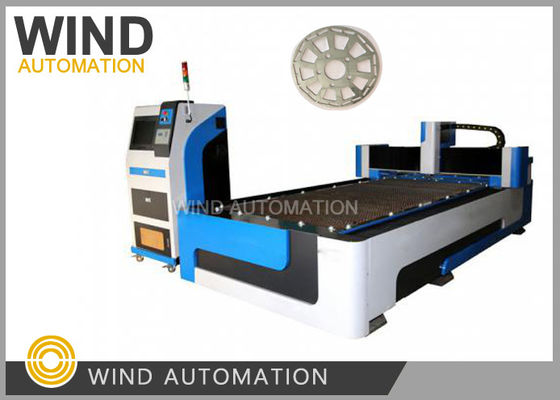

إيلمحرك الكهرباء النماذج الأولية آلة قطع ليزر الألياف قبل التراص
بالنسبة لمحرك كهربائي جديد التصميم ، يحتاج المصنعون دائمًا إلى إنتاج عدة قطع من النماذج الأولية لاختبار الأداء والتحقق من معايير وظيفة المحرك لإجراء عملية تجريبية.
في هذا الوضع، والصناعة ليزر cnc لقطع أوراق الستاتور هو مناسب جدا لإنتاج النماذج الأولية مع أي شكل!لذلك فإنه لا يتطلب الكثير في الاستثمار آلة لقطع الليزر لنماذج المحرك.
اعتماداً على ليزر الألياف 500 واط بقوة مع التكنولوجيا المتقدمة الدولية ، فإن آلة قطع ليزر الألياف CNC الدقيقة هي منتج عالي التقنية يدمج القطع بالليزر ،آلات الدقة وتكنولوجيا التحكم العددييستخدم بشكل رئيسي للمواد المعدنية مثل لوحة الفولاذ الكربوني، لوحة الفولاذ المقاوم للصدأ، سبائك الألومنيوم
يتميز بسرعة عالية ودقة عالية وكفاءة عالية وأداء عال. إنها آلة القطع المفضلة لصناعة معالجة المواد المعدنية.
المواد التي تتم معالجتها بواسطة Cآلة:
تستخدم خصيصا لقطع مجموعة متنوعة من الصفائح المعدنية المتوسطة والرقيقة، عالية الجودة قطع 0.5 ~ 10mm صفيحة الفولاذ الكربوني، 0.5 ~ 4mm صفيحة الفولاذ المقاوم للصدأ، قطع صفيحة سبيكة الألومنيوم، صفيحة مصنعة،صفيحة تحليل الكهرباء، الصلب السيليكون، سبيكة التيتانيوم، ورق مصقول، المواد المعدنية الخ
مزايا آلة قطع الليزر
1. تكلفة منخفضة، استهلاك طاقة منخفضة، يمكن أن تنفخ الهواء لقطع مختلف الأوراق المعدنية،
تكلفة الإنتاج حوالي 2.2USD~3.7USD/ساعة
2سرعة قطع عالية وكفاءة، يمكن أن تقطع 30 متر / دقيقة
3جودة جيدة، تشوه صغير، مظهر مسطح ومظهر جميل معالجة
4محرك الخدمة وآلية نقل التوجيه تضمن دقة القطع العالية
5مع البرمجيات المهنية، يمكنك تصميم جميع أنواع الرسومات أو النصوص على الفور
معالجة، معالجة مرنة، عملية بسيطة ومريحة.
6استقرار عال، باستخدام أفضل ليزر الألياف المستوردة في العالم، الأداء المستقر،
حياة المكونات الحرجة تصل إلى 100،000 ساعة، خالية من صيانة الليزر.
7تكاليف صيانة منخفضة جداً، لا يوجد غاز يعمل بالليزر، نقل الألياف
لا حاجة للعدسات العاكسة، يمكن أن توفر الكثير من تكاليف الصيانة.
8المنتج سهل التشغيل والصيانة، ويتم نقل الألياف البصرية
بدون تعديل المسار البصري
البيانات التقنية
البند الفني | البيانات التقنية |
طول موجة الليزر | 1080nm |
أقصى طاقة ليزر | 500 واط |
تردد النبض | 1 ~ 500 هرتز قابلة للتعديل باستمرار |
تحديد الموقع | الضوء الأحمر يشير |
طاولة العمل | 3000ملم*1500ملم |
دقة تحديد المواقع المتكررة في محور X/Y | ± 0.05 ملم |
دعم تنسيق الرسومات | DXF،الخ ((أوتو CAD، Corel Draw البرنامج) |
استهلاك الطاقة للجهاز بأكمله | ≤8KW |
إمدادات الطاقة | 3 مرحلة 380 فولت، 50 هرتز، 60A |
البعد ((L × W × H) | 5000ملم × 2350ملم × 1800ملم |
الوزن | 2800 كجم |
بيانات القطع
بيانات القطع 500 واط | |||||
المواد | سمك | السرعة ((m/min) | الضغط ((MPA) | الغاز | ارتفاع القطع |
الفولاذ المقاوم للصدأ | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4~12 | >1.1 | N2 | 0.6 | |
2 | 1.8~24 | >1.8 | N2 | 0.6 | |
3 | 0.84 ~ 12 | >2.0 | N3 | 0.6 | |
فولاذ الكربون | 1 | 8.4~12 | 1 | أوكسجين | 1 |
2 | ثلاثة إلى أربعة2 | 0.6 ~ 0.8 | أوكسجين | 1 | |
3 | 1.5~21 | 0.25 ~ 0.4 | أوكسجين | 1 | |
4 | 1.2~15 | 0.15 ~ 0.2 | أوكسجين | 1 | |
5 | 0.9~12 | 0.15 ~ 0.2 | أوكسجين | 1 | |
6 | 0.72 ~ 0.96 | 0. 1 ~ 0.2 | أوكسجين | 1 |
آلة القطع أجزاء رئيسية العلامة التجارية
لا.. | الاسم | المواصفات | كمية | العلامة التجارية |
1 | الليزر | ليزر 500 واط | 1ص | رويك |
2 | رأس القطع | رأس قطع ليزر الألياف | 1ص |
أدوات السيارات السويسرية
|
3 |
جسد الآلة |
هيكل فولاذي عالي المقاومة (معالجة آلة طحن الدقة) |
1ص |
تطوير ذاتي |
4 | شعاع الآلة | 1ص | الألومنيوم الفضائي المطور بنفسه | |
5 | درع الدروع من الفولاذ المقاوم للصدأ | 1ص | تطوير ذاتي | |
6 | الجزء الكهربائي | 1ص | (شنايدر) | |
7 | الرف المدارية الدقيقة (محور X، محور Y) | 2 قطع | تايوان YYC | |
8 | الموجهات الخطية (محور X*2، محور Y*2، محور Z*2) | 3 قطع | تايوان HIWIN | |
9 | محرك الخدمة (محور Y * 2 ، محور X ، محور Z) | 4 قطع | ياسكاوا | |
10 | خفض الدقة (محور Y * 2 ، محور X) | 3 قطع | شيمبو | |
11 | الصمام النسبي | 1ص | SMC | |
12 | أجهزة التبريد الدقيقة | 1ص | (لينك) | |
13 | جمع المواد | 1ص | تطوير ذاتي | |
14 | دائرة الغاز | 1ص | مسار الغاز المزدوج ذو الضغط العالي | |
15 | سلك الجذب السريع | 3 قطع | يانشان | |
16 | هيكل التحكم الصناعي | 1ص | التحكم الصناعي في تايوان | |
17 | سحاب رفع دقيق على محور Z | 1ص | تطوير ذاتي | |
18 | مضخة زيت التشحيم الآلية | 1ص | تايوان دونغتاي | |
19 | مكنسة للتدخين | 1ص | (زيو) | |
20 | مكيف الهواء | 1ص | تطوير ذاتي | |
21 | إمدادات الطاقة المنظمة | 1ص | ليلانغ | |
23 |
نظام CNC |
نظام CNC | 1ص |
إزالة |
24 | برامج القطع | 1ص | ||
25 | ضبط ارتفاع الكفاءة الحثية | 1ص | ||
26 | جهاز تحكم لاسلكي لاسلكي | 1ص |
