التطبيق: | محرك خطوة، محرك DC بدون فرشاة موتي قطب ستاتور، محرك مروحة | النماذج الأولية ستاتور: | استخدام مختبر تجريبي لإنتاج النماذج الأولية للستاتورات. |
---|---|---|---|
محطة العمل: | محطة واحدة | سرعة اللف: | 300 دورة في الدقيقة إلى 500 دورة في الدقيقة وفقًا لمقياس السلك |
النوع التلقائي: | التلفيق الآلي، التدوين الآلي | لون الجهاز: | أبيض أو حسب متطلبات العميل |
قطب الموتي: | 6أقطاب، 8أقطاب، 9أقطاب، 10أقطاب، 12أقطاب، 14أقطاب، 18أقطاب | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
تسليط الضوء: | آلة لف الطائرة,لف محرك فرش,brushless motor winding |

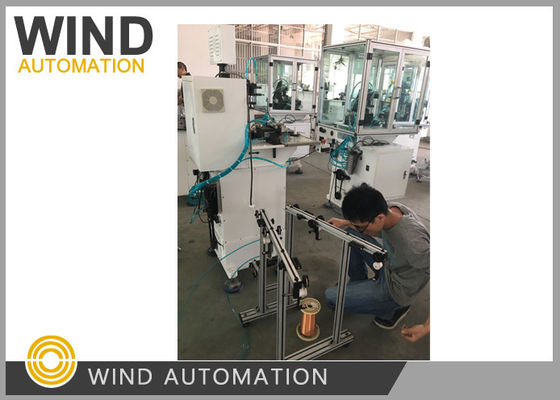

آلة لف الإبرة المستخدمة في المختبر لإنتاج نماذج أولية للستاتورات WIND-1-TSM
التطبيق:
WIND-1-TSM هي آلة أساسية للفول الإبرة الداخلية ستاتور لاستخدامها في المختبر لإنتاج
النماذج الأولية للستاتورات التي تغطي 6 أقطاب، 8 أقطاب، 9 أقطاب، 10 أقطاب، 12 أقطاب، 14 أقطاب، 18 أقطاب، مثل
محرك خطوة، محرك DC بدون فرشاة موتي قطب ستاتور
المزايا التنافسية:
1. سهلة لتغيير الأدوات لأنواع الستاتورات، الأساسية والجهاز الذكي للفول الإبرة فتحة واحدة واحدة
2. يمكن التعامل مع الكبيرة والصغيرة متعددة القطب BLDC القوائم مع الحد الأدنى. فتح فتحة حجم 1mm
3بالنسبة لآلات إدخال الستاتور من نوع WIND-1-TSM،
الستاتور مع 6أقطاب، 8أقطاب و 9أقطاب يمكن استخدام نفس آلة التلف عن طريق تغيير الأدوات،
الستاتور مع 10أقطاب، 12أقطاب، 14أقطاب يمكن استخدام نفس آلة التلف عن طريق تغيير الأدوات
4مناسبة جدا لمصنعي المحركات BLDC الذين يمكن أن تستثمر لمنتجات كمية صغيرة
المواصفات التقنية لجهاز تثبيت الإبرة:
قطر السلك: 0.08 ~ 1.20mm
0-99999
معرّف الستاتور:9~65mm ارتفاع المكعب:7-115mm
مقياس القياس: 1mm
الحد الأدنى للفوهة الحجم:3*0.35*8.5ملم
خيار التشغيل: خطوة خطوة / تلقائي
أقطاب الستاتور: 6 أقطاب، 8 أقطاب، 9 أقطاب، 10 أقطاب، 12 أقطاب، 14 أقطاب، 18 أقطاب (مخصصة)
ضغط الهواء:0.5~0.7MPa الطاقة:1KW، AC220V 50/60Hz
الوزن: حوالي 350 كجم الأبعاد: 1600 ((L) x900 ((W) x1450 ((H) ملم
الإنتاجية: لكل فتحة ستاتور من فتحة 1 ملم ، اقترح سرعة أقل من 350RPM
السؤال والإجابة:
1.أي نوع من طيات إبرة الستاتور يجب أن نختار لستاتورنا؟
تستخدم الآلة WIND-1-TSM على نطاق واسع لـ 6 أقطاب، 8 أقطاب، 9 أقطاب، 10 أقطاب، 12 أقطاب، 14 أقطاب و
18 قطب
محرك خطوة ومحرك BLDC بمرحلة واحدة أو ثلاثية
آلة التلف ، وتحديد المؤشرات والقطع تلقائيًا دون ترتيب لمعدل ملء الفتحات ليس عالية الستاتور
آلة التلف WIND-1-TSM مع التلف لا تتراكم جهاز المؤشر التلقائيو زاوية التأرجح
جهاز الكاميرا مناسب جدا لتلفيل الأسلاك الكبيرة والصغيرة ، رفع أو خفيفةمحركات الستاتور BLDC
بالنسبة لتدريب الآلة، عادةً ما ترسل مهندساً واحد إلى مصنعنا ليتفقد قبل التسليم،
3.هل الجهاز منكم يتم تشغيله ووضعها في التشغيل؟
نعم، يتم تشغيل الجهاز من جانب الجهاز للطاقة على الجهاز
بدء، زر الطوارئ، تلقائي/خطوة سويت لتشغيل الجهاز
4.ليس لديّ جرح، لماذا تحتاج إلى جرح؟
في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:
1- ستاتور كومة 5 قطع بدون لف مع غطاء العزل أو ورق العزل
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 10 أجزاء من الستاتور
4رسم طبقة الستاتور و رسم التلف
