تفاصيل المنتج:
شروط الدفع والشحن:
|
نوع الجزء الثابت: | BLDC ستاتور 6 قطب، 9 قطب، 12 قطب | طريق التلفيف للـ (ستاتور) شهادة: | محرك ثلاثي المراحل U V W نفس طريقة التلف |
---|---|---|---|
محطة العمل: | محطة واحدة ثلاث إبر | نوع الأتمتة: | اوتوماتيك كليا |
لون الجهاز: | أبيض أو حسب متطلبات العميل | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
تسليط الضوء: | لف محرك فرش,آلة لف المحرك,motor winding machine |

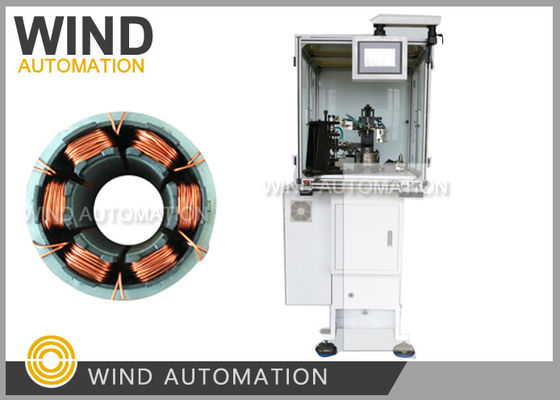

1 دقيقة / PC الصين الآلي BLDC المحرك القياسية آلة التلف الميكانيكية الداخلية WIND-2C-TSM
تطبيق آلة التلف الصناعي:
ضاغط تكييف الهواء، ضاغط الثلاجة والتي يمكن أن تكون مغلفة بواسطة 3 إبر في نفس الوقت.
6أقطاب، 9أقطاب، 12أقطاب أو 18أقطابمحرك ثلاثي المراحل بدون فرشاة محرك ثلاثي المراحل
مزايا آلة التلف الصناعي:
حركة ميكانيكية
الفوهة كما في الصورة أدناه
أظهرت |
فوهة مدفوعة بواسطة جهاز الكاميرا التي تلف الدوران ثم تتحرك
سلكمسافة القطر للقيام بالترتيب لتحقيق ملء فتحة عالية
المعدل الستاتور ثابت أثناء التلفيف الذي لا يضرب الفوهة.
|
مقياس الأسلاك |
نطاق التكيف السلك النحاسي العريض من0.08~1.2mm (AWG17~AWG39)
مناسبة بشكل خاص لتلفيل الأسلاك ذات قطر سميك حوالي 0.8mm(AWG20)
|
محطة واحدة |
ثلاث فوهات التلف في نفس الوقت بمثابة ثلاث محطات ستاتور التلف
وفيفي نفس الوقت محطة واحدة ستاتور الملف ليس لديها مزامنة
قضيةواكتسابآلة ذكية لا تأخذ مساحة كبيرة
|
آلة التلف الصناعيالمعلم:
قطر السلك:0.08~1.2mm (AWG17~AWG39)
معرّف الستاتور:15~65ملم
طول القلب:7-110mm
0-99999
خيار التشغيل: خطوة خطوة / تلقائي
أقطاب الستاتور: 6 أقطاب، 9 أقطاب، 12 أقطاب، 18 أقطاب (Customizإد)
ضغط الهواء: 5 ~ 7 كجم / متر مربع
الطاقة: 2 كيلوواط,AC220V 50/60Hz
الوزن: حوالي 450 كجم
البعد: 1600 ((L) x1100 ((W) x1400 ((H) mm
الآلة الآلية بدون فرشاة ستاتور الملفوفة سلسلة WIND-TSM مناسبة لفلفل مختلف
أنواع من ملفات المحرك بدون فرش. يتم لف السلك المزخرف مباشرة على جوهر الملف.
الطريقة التقليدية للفولات الستاتور وتطويق الملفات طريقة، فإنه يوفر تكلفة
السلك المزخرف ويزيد من عدد الملفات (متعلقة بمعدل ملء فتحة المحرك الكهربائي).
التدفق المغناطيسي يزيد من قوة المحرك. يمكن لهذه الآلة سلسلة ويند تسم تلقائيا
إكمال عملية التلف، وتحديد المؤشرات، والتصفيف، والقطع وغيرها من العمليات.
العمل في اختيار ووضع الستاتور، والذي يقلل من كثافة عمل المشغل وتحقيق
الأتمتة. بالإضافة إلى ذلك، فإن الآلة لديها ميزة وظيفية هامة.
تتحرك وفقا لمعلمات الإعداد، بحيث حزمة سلك الجرح هو مضغوطة ونظيفة وجميلة
أنظر.
قائمة قطع الغيار BLDC محرك ستاتور آلة التلف WIND-2-TSM |
|||
أجزاء |
الاسم |
المواصفات |
ق'ty |
1 |
الحزام المكسر |
HTD8M-776 |
1ص |
2 |
حزام الترتيب |
HTD8M-624 |
1ص |
3 |
الحزام |
HTD5M-825 |
1ص |
4 |
فيوز |
RTالشركة |
2 قطع |
5 |
فيوز |
RTالشركة |
2 قطع |
6 |
مفتاح مغناطيسي |
AL-11RL-02 |
1ص |
8 |
عجلة سيراميكية |
4 |
1ص |
|
|
|
|
أدوات: |
|
|
|
1 |
مفتاح ألين |
8 قطع |
1 مجموعة |
2 |
مفتاح مفتوح |
13-16ملم |
1ص |
3 |
مفك الكلمة |
أربعة بوصات |
1ص |
4 |
مفك فيليبس |
أربعة بوصات |
1ص |
5 |
المفتاح |
8 قطع |
1 مجموعة |
6 |
صندوق الأدوات |
|
1ص |
7 |
منشطات قطرية |
|
1ص |
|
|
|
|
جزء مخصص |
|
|
|
1 |
فوهة |
|
1ص |
