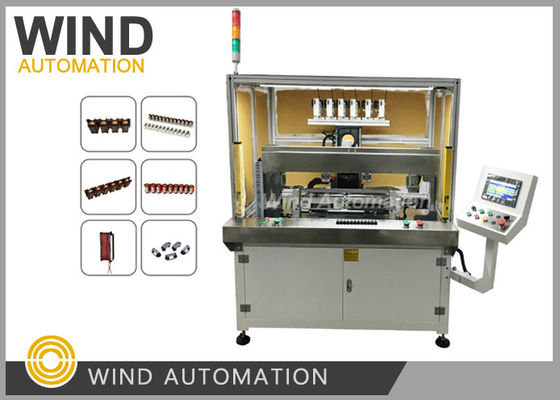

2 قطعة الجزء الثابت لكل 1.5 دقيقة لصنع آلة لف الملف الثابت للمحرك BLDC 9 فتحات 12 فتحات إبرة خطية اللفاف

مكيف الهواء BLDC محرك التلفيل الخطي للتطبيق في السياراتأنا (ويند-زير158)

وقت دورة آلة التلف WIND-ZR158 :

1) 0.19mm حجم السلك، 600 دورة لكل فتحة، 12 فتحة، 2pcs/7minutes

2) 0.56mm حجم السلك، 68 دورة لكل فتحة، 9 فتحات، 2pcs/1.5minutes

تطبيق آلة التلف:

BLDC ستاتور المصفوفة المستقيمة آلة التلف هو اتجاه لمصنعي المحركات الذين يرغبون

إنتاج معدل ملء عال في الفتحات، وحجم الفتحات الصغير، ومحركات كهربائية عالية الأداء

البيانات التقنية لجهاز التلف:

قطر السلك: 0.1mm إلى 0.8mm (AWG38 إلى AWG20)

الطول الإجمالي للستاتور: ماكس 400 مم

ارتفاع كومة الستاتور: ماكس 100 ملم

عدد الفتحات: غير محدود

رقم الدوران: لا محدود

سرعة التلف: 600RPM (وفقا لحجم قطر السلك، ارتفاع كومة)

مصدر الهواء: 0.4 ~ 0.7MPa

قوة الجهاز: 8 كيلوواط

3 مراحل AC 380V 50 ~ 60Hz

الوزن: حوالي 900 كيلوغرام

مقاس: 1100 ((W) * 800 ((D) * 2000 ((H) ملم

سلسلة آلة التلف بالبرميل

التكوين الرئيسي لجهاز التلف:

ميزة آلة التلف الصلبة:

1من خلال حركة إبرة التلوين صعودا وهبوطا وتدوير القلب الحديدي

مع مختلف سمك كومة القلب ودورات مختلفة عدد من أعمدة القلب يمكن تعيين بسهولة

3يمكن تعديل وتوقف في أي مكان 360 درجة.

تحسين كفاءة الإنتاج

طبقة من أنواع المنتجات

ومحرك يسكاوا الخدمة، يمكن ضمان استقرار موقف السلك المسمار في فتحة

6يمكن اختيار طرق تغذية اليد اليدوية أو الآلية للروبوت.

توفير تكاليف العمالة لعملاء مصنعي السيارات في الإنتاج الضخم.

صيانة آلة التلف أكثر بساطة وملاءمة.

المثال هناك 9 أعمدة / أسنان.

القطب الأول القطب الرابع القطب السابع القطب

القطب الثالث القطب السادس القطب التاسع

استخدام الجهازين مختلف: تطبيق المسمار هو تحويل الحركة الدوارة من خلال المكسرة إلى الحركة الخطية.تطبيق محرك الحزام هو نقل الحركة الدوارة، تغيير اتجاه الدوران، وتغيير نسبة السرعة.
محرك المسمار، الفولاذ الجيد، يمكن أن تنقل عزم كبيرموقع دقيق، سهل لإنتاج الاهتزاز عند الاصطدام المتكرر.
ناقل الحزام، ناقل سلس، القضاء على الاهتزاز، سهلة لإلقاء بعيدا تحت الحمل الثقيل.
أولاً، مسدس كرة
المسمار الكروي هو المنتج المثالي الذي يحول الحركة الدوارة إلى حركة خطية أو يحول الحركة الخطية إلى حركة دوارة.
المسمار الكروي يتكون من المسمار والمكسرة والكرة. وظيفته هي تحويل الحركة الدوارة إلى حركة خطية ، وهو التوسع والتطور الإضافي للمسمار الكروي.أهمية هذا التطور هو تغيير محمل من حركة التدحرج إلى حركة الانزلاقبسبب مقاومة الاحتكاك الصغيرة ، تستخدم مسامير الكرات على نطاق واسع في معدات صناعية مختلفة وأدوات دقة.
المسمار الكروي هو العنصر الأكثر استخدامًا في أدوات الطاقة والآلات الدقيقة. وظيفته الرئيسية هي تحويل الحركة الدورية إلى حركة خطية ،أو لتحويل عزم الدوران إلى قوة عكس محوري، في وقت واحد مع الدقة العالية، والعكسية وارتفاع خصائص الكفاءة.
خصائص المسمار الكروي:
1، لا رد فعل ضار، صلابة عالية
يمكن إضافة مروحة الكرة إلى الضغط، لأن الضغط المسبق يمكن أن تجعل الإفراج المحوري إلى قيمة سالبة، ومن ثم الحصول على صلابة أعلى (المروحة الكرة من خلال الكرة لإعطاء الضغط،في الاستخدام الفعلي للأجهزة الميكانيكية، وما إلى ذلك ، بسبب الكرة القوة الردعية يمكن أن تزيد من صلابة جزء الأسلاك).
2، إمدادات عالية السرعة قد
يمكن أن يحقق المسمار الكروي تغذية عالية السرعة (الحركة) بسبب كفاءته العالية في الحركة وتوليد الحرارة المنخفضة.
تحمّل الدقة:
الشركة الرائدة في العالم في تصنيع المسامير
اليابان THK كرة المسمار، تايوان Geng Teng GTEN كرة المسمار، تايوان ABBA كرة المسمار، كوريا الجنوبية SBC كرة المسمار، اليابان NSK كرة المسمار
3، ضمان الدقة العالية
يتم إنتاج زوج من المسامير الكروية باستمرار مع أعلى مستوى في العالم من الآلات والمعدات المصنعة في اليابان.يتم التحكم بدقة في درجة الحرارة والرطوبة في بيئة المصنع للطحن، تجميع، وتفتيش مختلف العمليات، وذلك بسبب إدارة الجودة المثالية.
4. بالمقارنة مع المسمار المنزلق ، ودورة القيادة هو 1/3
وبما أن هناك العديد من الكرات المتدحرجة بين عمود المسمار من زوج من المسمار الكرة والمكسرة، أعلى كفاءة الحركة يمكن الحصول عليها. بالمقارنة مع زوج المسمار المنزلق السابق،يصل عزم القيادة إلى 1/3 أو أقل، أي أن الطاقة المطلوبة لتحقيق نفس نتيجة الحركة هي 1/3 من زوج المسامير المتدحرجة.
5، يمكن أن يُطعم الميكرو
نظرًا لأن زوج المسمار الكروي يستخدم حركة الكرة ، فإن عزم الدوران الأول صغير جدًا ، ولا تحدث ظاهرة الزحف مثل الحركة المنزلقة ، ويمكن ضمان التغذية الدقيقة.
ثانياً، حزام التوقيت
الحزام الزمني هو حزام لا ينتهي مع حبل أسلاك فولاذي أو ألياف زجاجية كطبقة قوية ومغطاة بالبوليوريثان (حزام توقيت بوليوريثان) أو المطاط النيوبرين (حزام توقيت المطاط).يتم جعل الدائرة الداخلية من الحزام في شكل الأسنان والشبكات مع القماش الحزام الأسنان.
عندما يتم تشغيل حزام التوقيت، نسبة النقل دقيقة، والقوة على العمود صغيرة، والهيكل مضغوط، ومقاومة الزيت، ومقاومة الارتداء جيدة،أداء مكافحة الشيخوخة جيد، درجة حرارة الاستخدام العامة هي -20 درجة مئوية-80 درجة مئوية، v<50m/s، P<300kw، i<10، أيضا للدراجات منخفضة السرعة للدراجات التي تتطلب المزامنة.
يتكون محرك حزام التوقيت من حزام حلقوي مع ملف أسنان متباعد بالتساوي على السطح المحيطي الداخلي وعجلة مع انستوموسيس مماثل.إنه يجمع بين مزايا محركات الحزام، محركات السلسلة ومحركات العدادات. عند الدوران ، يتم نقل الطاقة عن طريق شبكة الأسنان مع خروط الأسنان في العجلة. محرك الحزام المتزامن لديه نسبة انتقال دقيقة ، لا انزلاق ،يمكن الحصول على نسبة سرعة ثابتة، انتقال سلس، امتصاص الاهتزازات، ضوضاء منخفضة، نطاق نسبة النقل، عموما ما يصل إلى 1:10السرعة القابلة للقيام بها تصل إلى 50M / S ، وتوفر طاقة من بضع واطات إلى مئات الكيلووات. كفاءة نقل عالية ، عموما تصل إلى 98٪ ، هيكل مضغوطمناسبة لنقل متعدد المحاور، لا التشحيم، لا تلوث، لذلك فإنه يمكن أن تعمل في الأماكن التي لا يسمح لها أن يكون التلوث وبيئة العمل قاسية.كابلات الاتصالاتالصناعة الخفيفة، الصناعة الكيميائية، المعادن، معدات الأجهزة، الغذاء، التعدين، البترول، صناعة السيارات وغيرها من الصناعات في أنواع مختلفة من النقل الميكانيكي.
خصائص الحزام المتزامن
(1) ناقل ناقل دقيق ، لا ينزلق أثناء التشغيل ، ونسبة ناقل ثابتة.
(2) نقل سلس، مع عازل، خفض الاهتزاز، ضوضاء منخفضة.
(3) كفاءة نقل عالية، تصل إلى 0.98تأثير كبير على توفير الطاقة
(4) صيانة سهلة ، لا توجد تزيينات ، تكلفة صيانة منخفضة ؛
(5) نطاق نسبة السرعة كبير، عادة ما يصل إلى 10، يمكن أن تصل سرعة الخط إلى 50m / s، مع نطاق نقل طاقة كبير، تصل إلى عدة واط إلى عدة مئات من الكيلووات.
(6) يمكن استخدامه لنقل المسافات الطويلة مع مسافة مركزية تصل إلى 10 م.
ثالثاً: نقاط مختلفة
1. تطبيق المسمار هو تحويل الحركة الدوارة إلى حركة خطية من خلال المكسر. تطبيق نقل الحزام المزامنة هو نقل الحركة الدوارة،تغيير اتجاه الدوران، وتغيير نسبة السرعة. محرك قضيب، مع الصلب الجيد، يمكن أن تنقل عزم دوران كبير، وموقع دقيق، وسهلة لإنتاج اهتزاز تأثير عند التحول المتكرر.بسبب عدم وجود فجوة بين المسمار الكروي والمكسرة، دقة الحركة الخطية مرتفعة، وخاصة في التحول المتكرر دون تعويض التخليص.الاحتكاك بين المسمار الكرة والمكسرة صغيرة جدا وانه من السهل جدا لتدويرناقل الحزام، ناقل سلس، القضاء على الاهتزاز، سهلة للتخلص من تحت الحمل الثقيل.
2بسبب عدم وجود فجوة بين المسمار الكرة والمسمار الإناث، والدقة عالية عندما الحركة الخطية، وخاصة عندما التبديل المتكرر لا يحتاج تعويض الفجوة.الاحتكاك بين المسمار الكرة والمكسرة صغيرة جدا وانه من السهل جدا لتدويرمبدأ سلك المسمار الكريستال هو تحويل الحركة الدورانية إلى حركة خطية وتحويل عزم الدوران إلى قوة عكس محوري.العكسية والكفاءة العالية، وهو قفزة لسلسلة الحركة الخطية.
3، محرك الحزام لديه هيكل بسيط ، انتقال سلس ، تكلفة منخفضة وخصائص امتصاص الاهتزاز العازل.يجب توصيل المسمار الكروي والمحرك بمنتصف الارتباط لتحقيق اتصال مرنيمكن توصيل حزام التوقيت مباشرة إلى عمود إخراج المحرك بواسطة عجلة متزامنة.
