جهاز اختبار مقاومة المحرك DC، الحث، الاندفاع، العزل، الجهد العالي، الدوران WIND-ATS

آلة اختبار المحرك WIND-ATS-300

(1)عناصر الاختبار

تقوم آلة اختبار المحرك هذه باختبار مقاومة القضيب بالقضيب، ومقاومة اللحام، وقوة العزل (الجهد العالي)،

مقاومة العزل وعزل اللفة باللفة، ويمكن عرض عناصر الاختبار كلها على الشاشة،

أو يمكنك تحديد عنصر واحد وعرضه بشكل فردي،

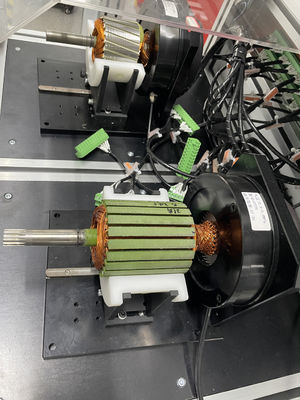

يمكن تبديل وضع التحميل والاختبار عن طريق تحريك الغطاء الواقي.

تبدأ لوحة الاختبار الاختبار بمجرد تحريك الغطاء الواقي فوق محطة العمل.

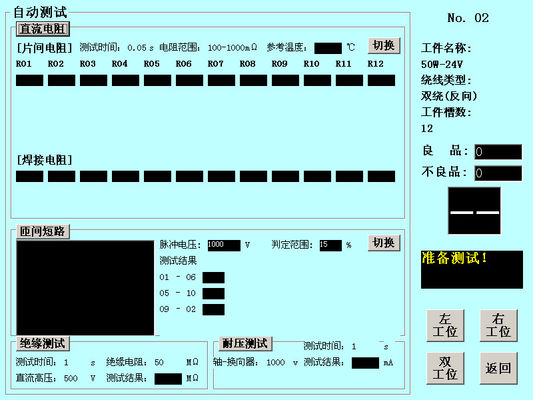

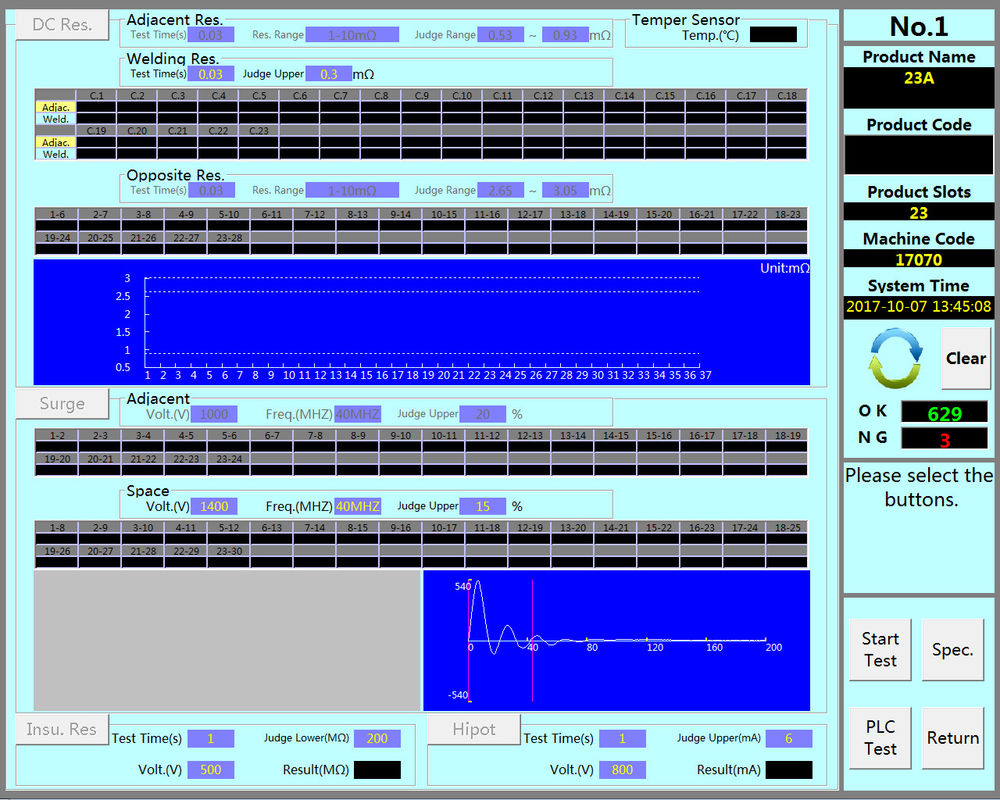

محتوى الشاشة كما في الصورة الأولى (ستكون شاشة جهازك باللغة الإنجليزية)

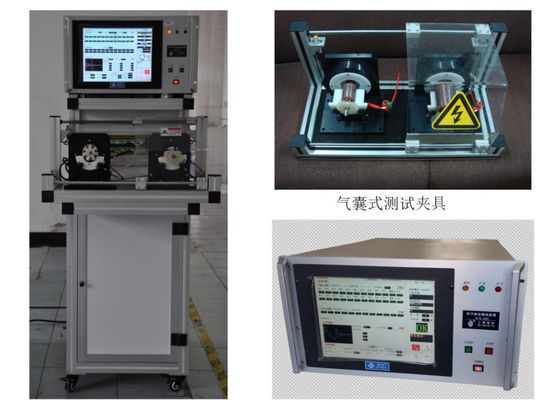

عناصر الاختبار مشابهة لآلة اختبار المحرك للمبتدئين WIND-ATS-02 كما هو موضح أدناه، ثانيًا من الأسفل

(2)وحدات الجهاز

التحكم: نظام مدمج صناعي بشاشة لمس 15 بوصة
المرحل: ياباني باناسونيك أو تيكو
مرحل الجهد العالي: توارد
الأجزاء الهوائية: إيرتاك

مزود الطاقة: مينويل

الطاقة: تيار متردد 220 فولت ±10% @60 هرتز، ضغط الهواء: 0.4-0.6 ميجا باسكال، درجة الحرارة: 0-45 درجة مئوية

(3)الوظيفة الإحصائية

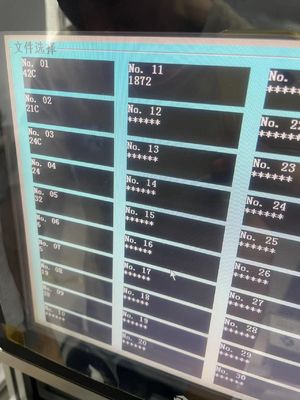

يقوم جهاز الاختبار تلقائيًا بحفظ بيانات الاختبار لكل منتج،

ويمكن قراءتها خارجيًا عبر واجهة USB

محتوى عرض واجهة الإحصاء:

1. العدد الإجمالي للمحركات التي تم اختبارها.

2. عدد المنتجات المؤهلة (معدل النجاح).

3. عدد المنتجات غير المؤهلة (يمكن عد العناصر التي فشلت في كل اختبار بشكل منفصل).

(4)الوظائف الاختيارية (يلزم تكلفة إضافية)

1. قراءة الباركود أو رمز الاستجابة السريعة

يمكن قراءة الرقم التسلسلي للمنتج الذي تم اختباره وفقًا لتنسيق نوع الباركود أو رمز الاستجابة السريعة الذي يحدده العميل، بحيث يتوافق الرقم التسلسلي للمنتج مع بيانات اختبار المنتج واحدًا لواحد.

2. جهاز وسم بالليزر، جهاز ترميز أو طباعة ملصقات

يمكن توصيله بالمعدات لتكوين جهاز وسم، جهاز ترميز أو طباعة ملصقات لوضع علامة وتحديد المنتجات المؤهلة أو غير المؤهلة بعد الاختبار.

3. مكدس منتجات NG غير المؤهلة

يستخدم لتخزين المنتجات غير المؤهلة NG بعد الاختبار. يجب على المشغل وضع المنتجات غير المؤهلة التي تم اختبارها في الموقع المخصص قبل أن يتمكن الجهاز من بدء الاختبار التالي. تجنب وضع المنتجات في غير مكانها.

4. التنسيق مع خط التجميع الآلي

يستخدم للتنسيق مع تحكم الإدخال/الإخراج وتحكم الاتصال لخط التجميع الآلي لتسهيل التكامل المستقل لإكمال احتياجات الإنتاج الآلي الشامل.

5. وظيفة قاعدة البيانات

بعد الربط الشبكي، يمكن تحميل بيانات الاختبار تلقائيًا إلى الخادم وحفظها بتنسيق EXCEL. يتم دمج نظام مسح الرمز ثنائي الأبعاد، أي يتم مسح الرمز ثنائي الأبعاد على المحرك قبل بدء اختبار المحرك. يتوافق الرمز ثنائي الأبعاد مع بيانات اختبار المحرك واحدًا تلو الآخر لسهولة التتبع.

(5)مزايا الجهاز

أ. يتم الحكم على جميع عناصر الاختبار تلقائيًا بواسطة الجهاز، مما يلغي عيوب

طرق الاختبار التقليدية، والتي يتم تحديدها يدويًا بواسطة المنتج.

ب. تحديد سريع ودقيق للعيوب في عملية الإنتاج لللف، والتجميع، واللحام

للمحرك، وتحديد موقع الخطأ، مما يسهل على المشغل إصلاح

المنتج المعيب.
ج. يتم ضبط وتوليد جهد اختبار الجهد العالي للجهاز تلقائيًا،

وهو مستقر ومريح.
