آلة اختبار الستاتور المحرك المتردد مع الأجهزة الهوائية

آلة اختبار ملفات الجزء الثابت لمحركات التيار المستمر تحليل الجودة WIND-DTS

1. الميزة

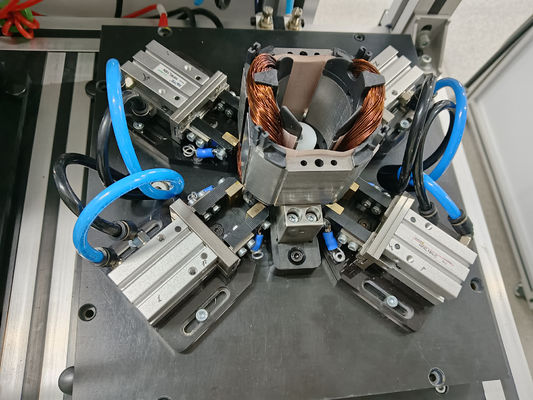

1) يمكن تركيب أداة تثبيت سريعة لـ 3 أسلاك طرفية

2) Pneتُستخدم الأداة الهوائية على نطاق واسع لاختبار 3 أسلاك طرفية أو 6 أسلاك طرفية

2. بند الاختبار: يمكن إجراء جميع عناصر الاختبار بمفردها أو معًا.

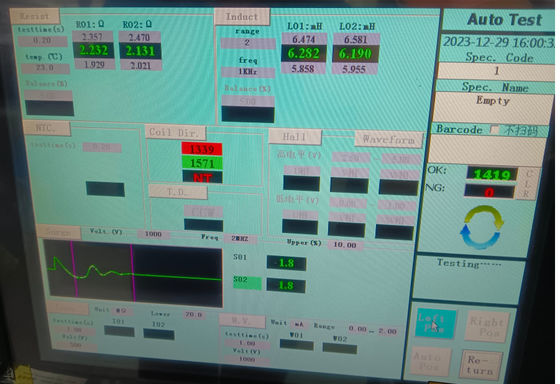

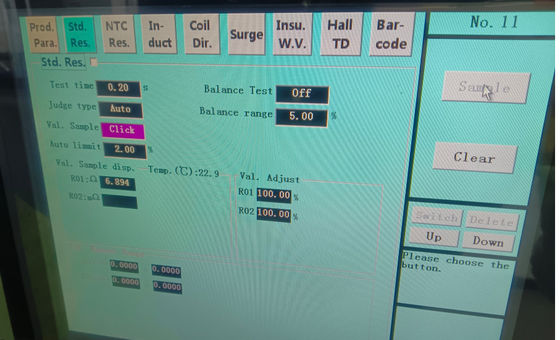

1) اختبار مقاومة التيار المستمر

نطاق الاختبار: 0.01W - 1000W

حلقة الاختبار: 6 حلقات (قابلة للتطوير)

التسامح: ±0.5%

طريقة الاختبار: أربع نقاط، مع وظيفة تصحيح درجة الحرارة المحيطة تلقائيًا

2) اختبار الحث (بما في ذلك اختبار توازن 3 مراحل)

نطاق الاختبار: 10mH – 500mH

حلقة الاختبار: 6 حلقات (قابلة للتطوير)

التسامح: ±2.5%

طريقة الاختبار: أربع نقاط

3) عزل لفة إلى لفة

الجهد العالي النبضي: 100 فولت - 3000 فولت (100 فولت / خطوة)

ذروة النبض: 0.5 مللي ثانية

تردد أخذ العينات: 1-40 ميجاهرتز

حلقة الاختبار: 6 حلقات (قابلة للتطوير)

التسامح: ±2.5%

طريقة الحكم: حكم فرق المنطقة (حساس للحث وفقدان الطاقة)

الشكل الموجي القياسي أبيض، والشكل الموجي OK أخضر، والشكل الموجي NG أحمر

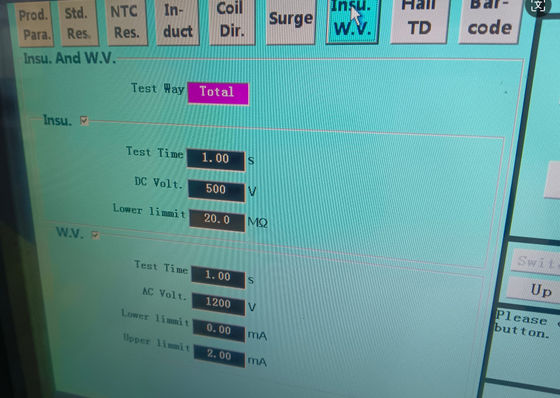

4) مقاومة العزل

الجهد: DC500V / 1000V

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 1-1000 ميجاوات

التسامح: ±2.5%

5) عزل بين الأطوار

الجهد: DC500V / 1000V

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 1-1000 ميجاوات

التسامح: ±2.5%

6) اختبار الجهد العالي بين الأطوار

الجهد: AC100-3000V (100V / خطوة)

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير - 20 مللي أمبير

التسامح: ±2.5%

7) اختبار الجهد العالي (مع كشف القوس)

الجهد: AC100-3000V (100V / خطوة)

وقت الاختبار: 1-10 ثوانٍ (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير - 20 مللي أمبير

التسامح: ±2.5%

8) توازن المقاومة

طريقة الاختبار: أخذ عينات مقاومة التيار المستمر

وقت الاختبار: 0.1 ثانية

طريقة الحكم: يتم اعتماد طريقة النسبة المئوية للحكم على الفرق في مقاومة التيار المستمر بين الملفات.

3. وقت الاختبار
