معدات اختبار المحرك الكهربائي من أجل محرك التيار المباشر المفرشح

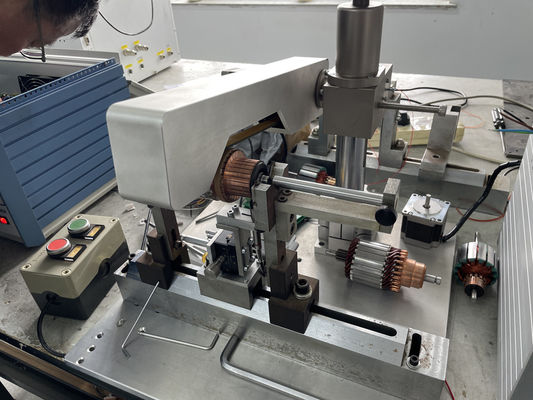

جهاز اختبار استدارة المبادل لملف المحرك DC ذي الفرشاة WIND-RM-10

(1) الغرض من اختبار استدارة المبادل

إذا لم يكن المبادل مستديرًا، فإن هذا يزيد من احتمالية تآكل الفرشاة المتزايد في محرك التيار المستمر ذي الفرشاة

ملف المحرك، بالإضافة إلى زيادة القوس والشرر في المبادل، مما يؤدي إلى تدمير

سطح المبادل. استدارة المبادل الجيدة مهمة جدًا لأداء الملف.

(2) الميزات

1. يتم استخدام مستشعر LVDT عالي الدقة لقياس الاستدارة، مع دمج طريقة الترشيح التناظرية والرقمية

    لتحقيق استقرار عالٍ وسرعة وصول إلى إشارة المستشعر، لضمان

    الدقة العالية لإشارة المستشعر.

2. يتم استخدام محرك خطوي كمصدر قيادة للقياس، مع محرك مقسم عالي الدقة

    ونبضات عالية السرعة، مما يضمن تشغيل المحرك بسلاسة مستمرة وتوزيع نقاط القياس

    المتساوية المسافة.

3. خوارزمية التعرف على بيانات فتحة المبادل فريدة من نوعها، لضمان أن نتائج القياس

    للبيانات لا تشمل الفجوات وبيانات حافة الفجوة، لضمان أصالة

    نتائج القياس.

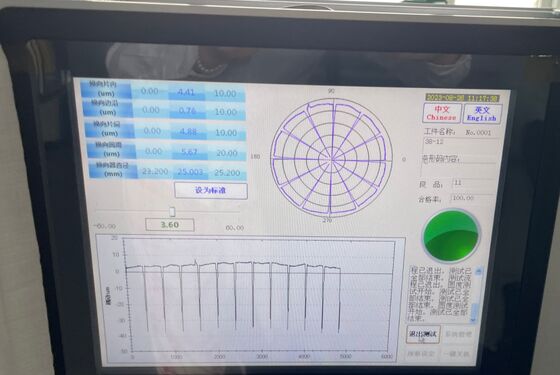

4. عند القياس على قضيب المبادل، يتم أيضًا إكمال اكتشاف جودة سطح الاستدارة بالنسبة للمحور المركزي

    في نفس الوقت، للعثور على ملف أكثر دقة.

(3) البيانات الفنية

(4) المزايا التنافسية

1. جودة سطح المبادل هي أحد العوامل المهمة التي تؤثر على أداء

    الملف. يمكن للفحص في الوقت المناسب لجودة دوران المبادل أن يوفر وسيلة فعالة للتحكم

    في جودة الخراطة.

2. يمكن لجهاز اختبار استدارة الدوار WIND-RM-10 اكتشاف استدارة مبادل الملف بسرعة ودقة، وهو طريقة سريعة ومباشرة لمعرفة حالة إنتاج الملف، ويمكنه التحكم في جودة المنتج في الوقت المناسب، والتحكم في عملية الإنتاج وضمان جودة تصنيع الملف.

3. دقة عالية، لا صدأ، لا تآكل، مقاومة للأحماض والقلويات، لا مغنطة، لا تشوه، مقاومة جيدة للتآكل،

    يتم استخدام الرخام كمنصة وضع، ويتم وضع مقعد V على المنصة الرخامية، ويتم تعزيز دقة وضع مقعد V. تقوم المكونات (وأجزاء القيادة بالوصلة) بقيادة الدوار (وأجزاء القيادة بالوصلة) بزوجين من آلية وصلة رافعة متزامنة

    لتثبيت الدوار بإحكام، مما يضمن دورانًا سلسًا للدوار، ويضمن دقة الاختبار.

    في الختام، يحسن نموذج المنفعة درجة الأتمتة لجهاز اختبار استدارة الدوار في التكنولوجيا الحالية، ويحسن كفاءة الإنتاج، ويوفر العمالة،

    ويحسن دقة اختبار جهاز اختبار الاستدارة.
