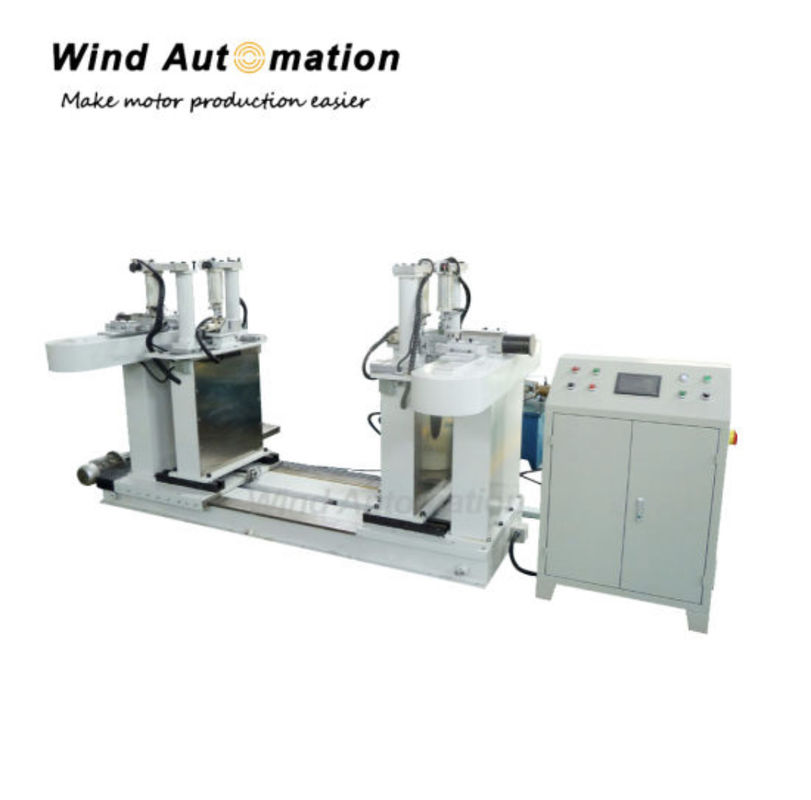

ويند اف امآلة تشكيل آلية لأسلاك الدواربار

• نطاق التوريد

• شروط استخدام المعدات:

2.1 درجة الحرارة المحيطة: -5 درجة مئوية 40 درجة مئوية

2الرطوبة النسبية: ≤ 85%

2.3 إمدادات الطاقة 3×380 فولت ± 10% 50 هرتز 20 كيلوواط

2.4 الهواء المضغوط 0.5MPa~0.7MPa

2.5 أبعاد المعدات (L × W × H) / mm: 5000 × 2800 × 1900 ((FYI)

3.التكوين الرئيسي والمتطلبات التقنية للمعدات:

3.1 مناسبة لإنحناء TBR GB5584.2 / TMR GB55851

3.2 المواصفات والمعايير للشرائح النحاسية هي الموضحة في الجدول التالي (المقدمة من قبل المستخدم)

3.3 A32،A33

الحجم الأقصى للقطع العرضي لجذر واحد: 18mm × 40mm

الحجم الأقصى للقطع العرضي عندما يتم ثني اثنين من الجذور في نفس الوقت: 2 × 7mm × 40mm

3.4 لا تغطي الطرف بأجزاء معزولة:25mm-50mm

3.5 يجب أن تكون المعدات قادرة على إكمال شكل الانحناء بعد عزل ملفات الستاتور والدوار على النحو التالي.

(1) الطرفان منحنيان. يمكن أن تكون الطرفان في اتجاهات مختلفة.

(2) الطرفان منحنيان، يمكن أن تكون الطرفان في نفس الاتجاه.

(3) تكون نهاية واحدة منحنية. يمكن أن تكون إما في اتجاه عقارب الساعة أو ضد عقارب الساعة

4وصف لميزات المعدات

3.1 يستخدم للإنحناء التلقائي بعد عزل شريط النحاس من الدوار المحرك.

3.2 يجب ضمان سلامة العزل للفكرة أثناء التشكيل ، ويجب ألا يكون هناك تلوث زيت وتلف ميكانيكي.

3.3إن الأجزاء والمكونات والملحقات المستخدمة تتوافق مع معايير الإنتاج الوطنية ذات الصلة ومتطلبات حماية البيئة، وتنتمي إلى العلامات التجارية المعروفة في هذه الصناعة.

3.4 عند الانحناء ، مع الأخذ في الاعتبار ارتداد قضيب النحاس (HB≤48) ، تكون هندسة تشكيل الملف دقيقة ، والشكل النهائي متسق ، ولا توجد مشاكل نوعية مثل التسلق والتواء.

3.5 المعدات تحتاج إلى ضمان أن تكون بنيتها معقولة وتكنولوجيا التصنيع متقدمةوجميع آليات النقل والدوران يجب أن تضمن دقة أفعالها المختلفةفي ظل نفس الظروف، حجم نفس المواصفات ونفس دفعة من المواد الخام هي نفسها بعد الانحناء.

3.6 يجب أن يعمل المحرك الرئيسي بسلاسة وأن يكون الضوضاء أقل من 75 ديسيبل.

3.7 لا يوجد تسرب واضح للزيت الهيدروليكي في المعدات.

5الهيكل الرئيسي للمعدات

تتكون هذه المعدات بشكل رئيسي من الأجزاء الثلاث التالية: جزء الإطار، ونظام التحكم، والقوس المنحني تشكيل القالب.

يتم تركيب جميع هذه المكونات على منصة واحدة ، ويتم تشغيل المعدات بأكملها وتحكمها تلقائيًا بواسطة PLC وحاسوب.

5.1 قسم الرف

يتكون قسم الإطار من ملفات تعريف لحام لضمان قوة كافية.

5.1.1 جزء تنفيذ ميكانيكي.

5.1.2 قطاع التشغيل المباشر.

5.1.3 خط مستقيم خارج القفل.

5.1.4 منطقة التثبيت في قسم الانحناء.

5.2 نظام التحكم

5.2.1 تستخدم المعدات نظام التحكم بواسطة PLC، ويتم إعداد المعلمات عن طريق عملية الحوار من لوحة اللمس متعددة الوظائف (العملية الصينية). يمكن إدخال جميع المعلمات، وتعديلها،أنقذتويتم استدعائها عبر الشاشة اللمسية

5.2يتم إدخال البرامج من الشاشة اللمسية. هناك رموز موجزة وسهلة الفهم على الشاشة وقوائم باللغة الصينية لتوجيه المشغل حول كيفية إدخال البيانات.

5.2.3 من أجل حل مشكلة الارتداد للشريط النحاسي، يجب أن يضع البرنامج أمر تصحيح لتعويض تأثير الارتداد.

5.2.4 يكون الحاسوب قادر على عرض رسائل الخطأ بحيث يمكن تحليل السبب وتصحيحه.

5.2.5 البرنامج محمي بكلمة مرور، لذلك يمكن للأشخاص ذوي الإذن المختلف فتح واجهات مختلفة.

5.3 القوس المنحني الذي يشكل العفن

يجب أن يكون قالب هذه المعدات مصنوع من الفولاذ المقاوم للنسيج عالية الارتداء مع معالجة حرارية خاصة، ويتم تشكيل الجزء المنحني من قضيب النحاس بدقة قوس،وانحناء قضيب النحاس بعد التشكيل لم يعد هناك حاجة لتصحيح يدويا في شكل شعاعي، ويمكن أن تكون مثبتة مباشرة في الدوار.

الأشكال المختلفة من قضبان النحاس تحتاج إلى قالب مختلف، إذا كان شكل قوس قضيب النحاس هو نفسه، ثم قضبان النحاس من أحجام مختلفة يمكن أن تشارك زوج من القوالب.

الوعاء الذي يشكل انحناء النهاية معقول وفعال ودقيق وسهل التعديل.

5.4 أجهزة السلامة

الجزء المتحرك من الآلة مجهز بغطاء وزر إيقاف الطوارئ.

5.5 تأتي المعدات بمحطة عمل هيدروليكية خاصة بها

6. وصف العملية

عملية تشكيل الملف: وضع في عصا الأسلاك→ تشكيل تلقائي→ تخفيف عصا الأسلاك→ إزالة المنتج → إعادة ضبط الجهاز.

7.الخدمات والتعليمات

7.1 يتم معايرة معدات الاختبار نفسها في كل مرة يتم تشغيلها

7.2 الجهاز بأكمله مضمون لمدة عامين من تاريخ التسليم (باستثناء الأجزاء الضعيفة والمتوافقة للاستهلاك) ، والإصلاح المجانييتم توفير خدمات الاستشارات المتعلقة بالصيانة والاستبدال في غضون عامين,
