كيفية الحكم على 20 فتحة تسخين محرك

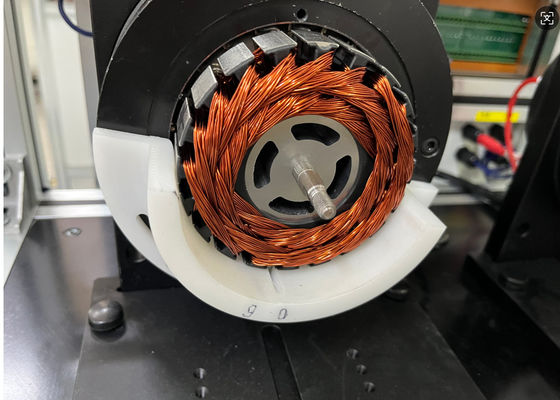

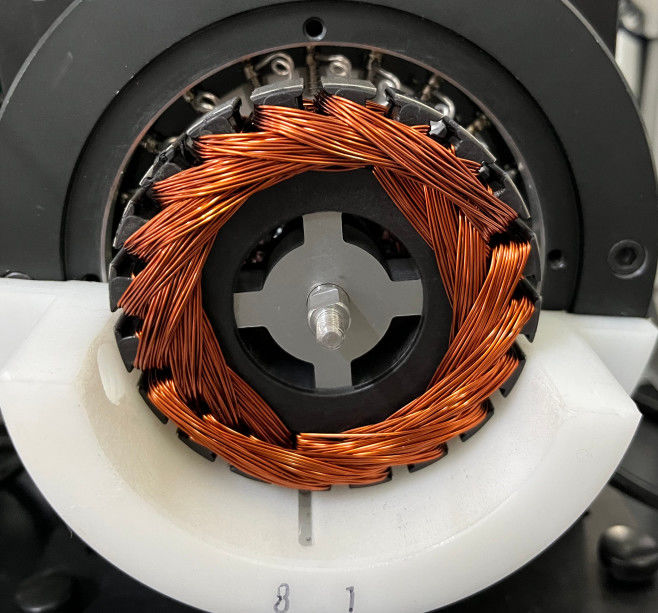

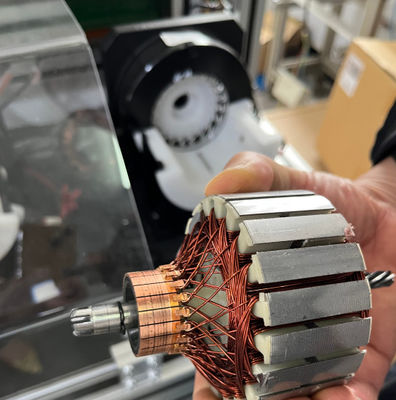

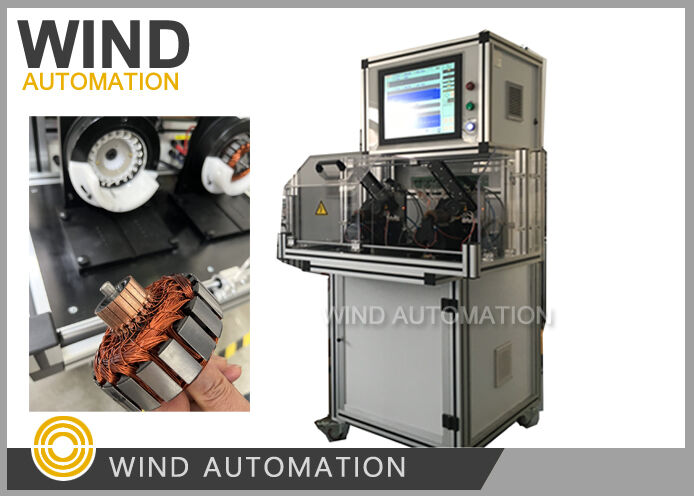

كيفية فحص الجزء الدوار لمحرك التسخين ذي 20 فتحة

بأربعة جوانب

1. مقاومة القضيب للقضيب، 0.01 ميجا أوم ~ 10 ميجا أوم (عرض خارج النطاق OVER)

قياس رباعي الأطراف لضمان الدقة

2. مقاومة اللحام، 0.001 ميجا أوم - 10 ميجا أوم (عرض خارج النطاق OVER)

قياس سداسي الأطراف لضمان الدقة

3. مقاومة التقاطع 0.01 ميجا أوم - 10 ميجا أوم

قياس رباعي الأطراف لضمان الدقة

4. زيادة الجهد 100-1000 فولت (100 فولت/مرة)

ذروة النبضة: 0.5 ميكرو ثانية، التردد 1 ~ 40 ميجا هرتز

الشكل الموجي القياسي هو Write، الشكل الموجي OK هو الأخضر، والشكل الموجي NG هو الأحمر

5. مقاومة العزل تيار مستمر 500 فولت

وقت الاختبار: 1 ~ 10 ثوانٍ (0.1 ثانية/مرة)

النطاق: 1 ~ 500 ميجا أوم

الدقة: ≤±5%

6. اختبار تحمل الجهد العالي تيار متردد 100-1000 فولت

وقت الاختبار: 1 ~ 10 ثوانٍ (0.1 ثانية/مرة)

قضبان مبادل التيار للجزء الدوار ≤ 36 قضيبًا

وقت دورة لوحة الاختبار: 8 ~ 9 ثوانٍ (وفقًا لـ 33 قضيبًا)



سؤال الشركة المصنعة للمحركات وإجابة Wind Automation

الشركة المصنعة للمحركات K من تركيا

أثناء قياسات مقاومة اللحام على مبادل تيار ذي 20 قضيبًا، أحصل بشكل عام على قيم تتراوح بين 0.02 ميجا أوم و 0.04 ميجا أوم. ومع ذلك، أواجه أحيانًا قيمًا حوالي 0.3 ميجا أوم على بعض قضبان المبادل.

هل يمكنك من فضلك تقديم المشورة بشأن الحد الأقصى لمقاومة اللحام المقبولة في مثل هذه الحالات؟ على سبيل المثال، هل سيكون تحديد حد أقصى قدره 0.1 ميجا أوم مناسبًا؟

كيف يمكننا حساب أو تحديد عتبة مناسبة لهذا المعامل؟
