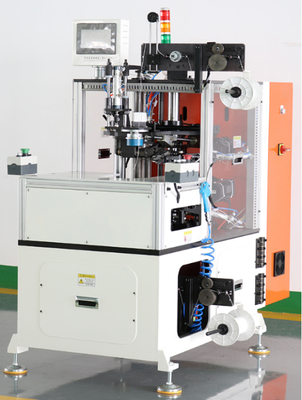

كيفية ربط ملفات ملفات الجزء الثابت (Stator Coil) باستخدام آلة الربط لإطارات ذات حجم أقل من 110، خياطة حبل محبوك

لفائف جانبية مزدوجة وضع آلة الضغط الريح -120 انقر

1.المعلمة

2.مزايا الأداء

حماية الأسنان لضمان عدم ضرر لبطانة الفتحة

1) تتكون آلة نطاقات لفائف جانبية مزدوجة من الجزء الأساسي ، جزء الخطاف العلوي ، جزء الخطاف السفلي ،

وجزء تغذية الأسلاك

2) تعتمد آلة النطاق على وحدة التحكم في حركة Schneide للتحكم في نظام المؤازرة ،

وواجهة الإنسان والآلة تسهل تعديل المعلمة.

3) وقت ربط دورة الاطلاع ≤ 1S/SLOT ،

يلبي ضيق السلك الملزم متطلبات العميل ،

ونطاق الحركة لا يتجاوز 2mm

4) يمكن تعديل سماكة الجزء الثابت بسرعة للإنتاج في غضون 5 دقائق

5) بالنسبة إلى أبعاد مختلفة ، يمكن أن تقوم Stators بتغيير الأدوات بسرعة ، مع مرور الوقت حوالي 20 دقيقة

6) كل جزء من الجهاز لديه وظائف تصحيح أخطاء منفصلة و

مزود بأزرار تصحيح الأخطاء لسهولة تصحيح الأخطاء

6) قسم الفهرسة مدفوعًا بمحركات Schneide Servo و

يمكن ضبطها على الفتحة عن طريق ربط الفتحة وتخطي الفتحة الربط

8) المغزل مدفوعًا بمحرك Schneide Servo ، ويمكن ضبط السرعة

9) زاوية الإبرة مدفوعة بمحرك Schneide Servo ، ويمكن ضبط الزاوية بحرية ؛

10) مع تغذية الأسلاك التلقائية ، قطع الأسلاك التلقائية ، جهاز توتر ، قوة توتر مرئية ،

وتوتر الربط القابل للتعديل

11) منفذ الشبكة المحجوز لتصحيح الأخطاء عن بُعد والوصول

12) اعتماد آلية حماية السلامة ، وتشغيل الموقف الدائم ، وزر يد واحد للبدء

• سهل التحميل والتفريغ للثنائية الثقيلة
• وضع جانبي واحد
• مستوى عالي الجودة لعملية الجلد
• دورة العمل بأكملها تلقائي بالكامل باستثناء التحميل اليدوي والتفريغ
• قابل للتكامل في خط الإنتاج
• لا حاجة لتغيير الأدوات لطول مكدس مختلف ، فقط التعديل الميكانيكي المطلوب
• أوضاع جلوط مختلفة متوفرة ، والجلد الفتحة ، والحبال الفتحة أو وضع الربط الفاخر

آلة وضع فتحة لفائف الثابت هذه مخصصة للدانتيل ، لفائف نهاية الجزء الثابت جنبا إلى جنب ، جنبا إلى جنب ،

هي عملية واحدة لتصنيع محرك AC المحرك التعريفي الكبير التي تغطي الإطار 112 ، 132 ، 160

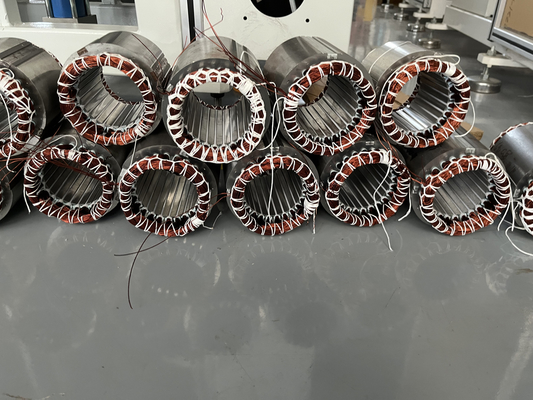

تربط ملفات الثابت هي عملية تأمين بإحكام نهايات لفائف الميدان لثابت محرك كهربائي بحبل مخيط ،

يسمى أيضا Motor Stator Coil Braiding.

تطبيق آلة عقدة ملف Stator:

عادةً ما يتم استخدام البوط في المحركات الطويلة أو العالية الكفاءة مثل بعض المحركات التعريفية حيث تكون تكلفة الفشل مرتفعة. بشكل عام ، لا يتم وضع محركات "التكلفة" منخفضة التكلفة.

المعلمة آلة عقدة ملف الثابت:

1. أبعاد الستاشيات

ترتبط الأدوات بالثائق OD ،

عندما يكون Stator OD هو نفسه ، لا تحتاج إلى تغيير الأدوات ،

-القطر الخارجي -140 ملم

-Max القطر الداخلي: 90mm

-الطول: 10-90mm

-ارتفاع الطول: يرتبط كاميرا الآلة بطول الملف الخاص بك كلا الجانبين

2. الحبل الملزم

يستخدم الحبل الملزم المستدير على نطاق واسع ،

هل تسمح بالتقاط صورة سلك الربط المسطح لكي نتحقق منه؟

3. تغيير الأدوات

نعم ، يمكن إجراء تغيير الأدوات وتغيير البرنامج في غضون 20 دقيقة ،

ويتعين على العامل ضبط الإبر في الطول والموضع للآلة القياسية التي نقلناها ،

إذا كنت ترغب في إضافة وظيفة خاصة ، فسيتم تصنيع الماكينة ويكلفها أعلى ،

طلب:

للمولد ، مضخة المياه العميقة ، عزل فتحة محرك ثلاث مراحل

المزايا:

1.استخدم القطر الجانبي الداخلي الثابت للقيام بالمواقع ، وسهلة تغيير الأدوات

2. ثلاثة محركات مؤازرة تضمن سهولة ضبط الماكينة والجلد السلس ،

يتحكم محرك المؤازرة في فهرسة الجزء الثابت

يتحكم أحد المحرك المؤازرة في حركة الفوهة (توجه الفوهة الحبل المخيط)

يتحكم أحد المحرك المؤازر في الحركة الميكانيكية للآلة بأكملها

3. واحدة من أعلى الماكينة التي يتم بيعها خلال آلات تصنيع المحركات التعريفية ،

ترقية كل عام لكل تعليقات الشركة المصنعة للمستخدم المحلي

انقر أدناه الروابط لعرض الفيديو

https://youtu.be/0znqgqe0if0

https://youtu.be/flqk7vaun2y
