آلة اختبار الستاتور بدون فرشاة

آلة اختبار الجزء الثابت لمحرك التيار المستمر عديم الفرشاة لتحليل الجودة WIND-DTS

1. الميزة

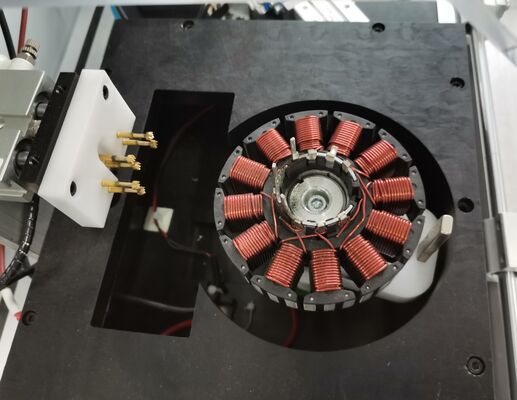

1) يمكن تركيب مثبت سريع لأسلاك توصيل طرفية 3

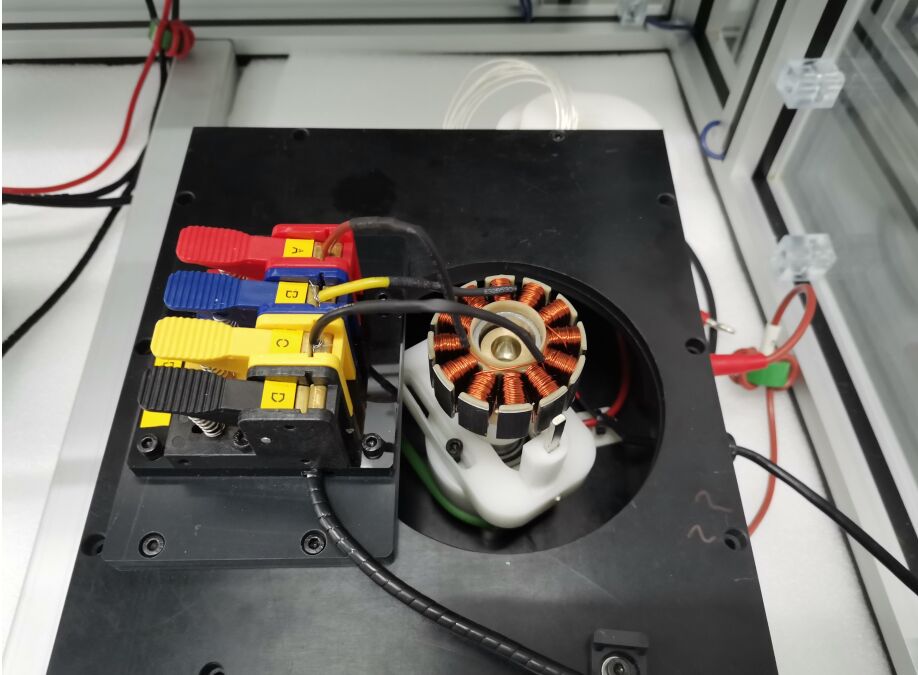

2) Pneيتم استخدام المثبت الهوائي على نطاق واسع لاختبار أسلاك توصيل طرفية 3 أو أسلاك توصيل نهائية 6

2. عنصر الاختبار: يمكن إجراء جميع عناصر الاختبار بشكل فردي أو معًا.

1) اختبار مقاومة التيار المستمر

نطاق الاختبار: 0.01 أوم - 1000 أوم

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ± 0.5٪

طريقة الاختبار: أربع نقاط، مع وظيفة تصحيح درجة الحرارة المحيطة التلقائية

2) اختبار الحث (بما في ذلك اختبار توازن 3 مراحل)

نطاق الاختبار: 10 مللي هنري - 500 مللي هنري

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ± 2.5٪

طريقة الاختبار: أربع نقاط

3) عزل لفة إلى لفة

جهد النبضة العالي: 100 فولت - 3000 فولت (100 فولت / خطوة)

ذروة النبضة: 0.5 مللي ثانية

تردد أخذ العينات: 1-40 ميجاهرتز

حلقة الاختبار: 6 حلقات (قابلة للتوسيع)

التفاوت: ± 2.5٪

طريقة الحكم: حكم فرق المساحة (حساسية للحث وفقدان الطاقة)

الشكل الموجي القياسي أبيض، الشكل الموجي الجيد أخضر، الشكل الموجي السيئ أحمر

4) مقاومة العزل

الجهد: تيار مستمر 500 فولت / 1000 فولت

وقت الاختبار: 1-10 ثانية (قابل للتعديل)

نطاق الحكم: 1-1000 ميجا أوم

التفاوت: ± 2.5٪

5) عزل بين الأطوار

الجهد: تيار مستمر 500 فولت / 1000 فولت

وقت الاختبار: 1-10 ثانية (قابل للتعديل)

نطاق الحكم: 1-1000 ميجا أوم

التفاوت: ± 2.5٪

6) اختبار الجهد العالي بين الأطوار

الجهد: تيار متردد 100-3000 فولت (100 فولت / خطوة)

وقت الاختبار: 1-10 ثانية (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير -- 20 مللي أمبير

التفاوت: ± 2.5٪

7) اختبار الجهد العالي (مع اكتشاف القوس الكهربائي)

الجهد: تيار متردد 100-3000 فولت (100 فولت / خطوة)

وقت الاختبار: 1-10 ثانية (قابل للتعديل)

نطاق الحكم: 0.1 مللي أمبير -- 20 مللي أمبير

التفاوت: ± 2.5٪

8) توازن المقاومة

طريقة الاختبار: أخذ عينات مقاومة التيار المستمر

وقت الاختبار: 0.1 ثانية

طريقة الحكم: طريقة النسبة المئوية المعتمدة للحكم على فرق مقاومة التيار المستمر بين اللفات.

3. وقت الاختبار
