كيفية القيام بالملف بدون فتحة مع طريقة نصف تلقائية تلقائية بالكامل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| حالة: | جديد | محور: | 4 محور |
|---|---|---|---|
| محطة العمل: | محطة واحدة / محطة مزدوجة | سرعة متعرج: | Max. الأعلى. 400RPM according Wire Gauge,Stator Size 400 دورة في الدقيقة وفق |
| النوع التلقائي: | أوتوماتيكي بالكامل | آلة لف لون المحرك: | أبيض أو متطلبات العميل |
| لف المحرك: | لف الأسنان لمكدس الجزء الثابت المطلي أو الأغطية البلاستيكية | ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |

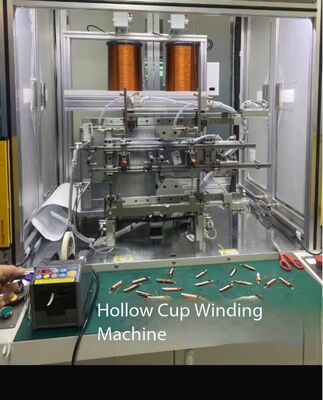

كيفية القيام بالملف بدون فتحة مع طريقة نصف تلقائية تلقائية بالكامل WIND-BLDC
تطبيق آلة التلفق:
وزن خفيف للغاية، استجابة سريعة وكفاءة عالية محرك بدون قلب
محركات الميكانيكية المشتركة ذات المغناطيس الدائم مع التلف الزائف
بدون قلب (DC) - بدون فتحة (EC)
آلة التلوينالمعلم:
| النموذج | WIND-3S-Slotness |
| كومة التلف | الستاتور الداخلي |
| المحطة | أربعة محطات مستقلة أو أوتوماتيكية بالكامل |
| قطر السلك | 0.1-1.2mm ((وفقا لمعدل ملء فتحة الستاتور وعرض فتحة) |
| مراحل الإنتاج |
تتكون من 4 آلات مع الوظيفة والعملية أدناه 1التلف آلي 2. التسطيح بالضغط الساخن 3. التشكيل المسبق 4. تشكيل مستدير
|
| إعداد البرنامج |
الحد الأقصى للخطوة هو 200 خطوة. يقوم برنامج النظام بتخزين 10 مجموعات ، وهي أكبر من التخزين يمكن تحميله بواسطة الكمبيوتر وتنزيله مع التخزين غير المحدود.
|
| سرعة التلف | ماكس.400rpm ((وفقا لحجم السلك،طول المجموعة وحجم الستاتور) |
| المحور | 4 محور |
| الطاقة الإجمالية | 8 كيلوواط |
| المدخلات | AC380V ± 10% 3 مرحلة 50/60Hz |
| مصدر الهواء | 0.4~0.7Mpa |
| حجم الجهاز | حوالي 1000 ((W) × 800 ((D) × 1800 ((H) ملم |

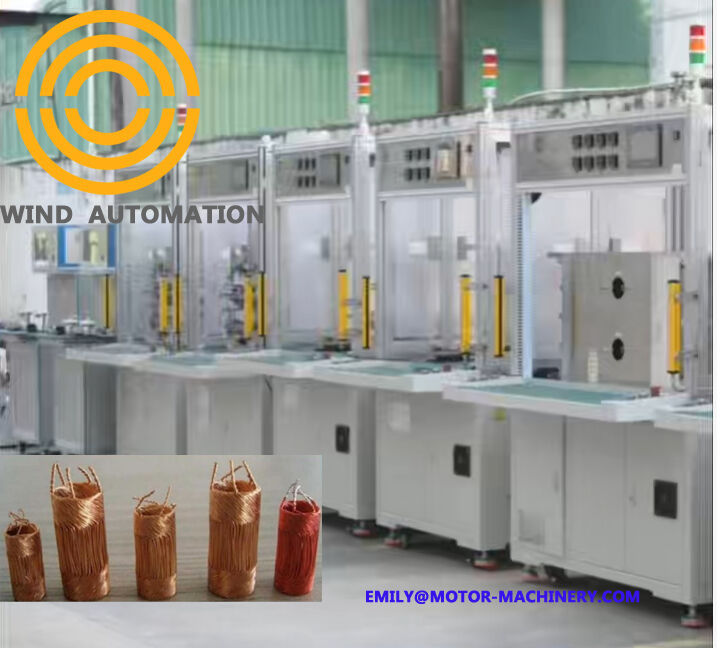

الملفوفة بدون فتحة تتكون من 4 آلات مع الوظيفة والعملية أدناه
1التلف آلي
2. التسطيح بالضغط الساخن
3. التشكيل المسبق
4. تشكيل مستدير
حيث أن أكثر العمليات تحدياً لا تتلف نفسها
ولكن عملية الضغط الساخن اللاحقة، تشكيل مستديرة ((تشكيل الزاوية العليا / السفلية)
التي تحدد في نهاية المطاف دقة الأبعاد وأداء المحرك.

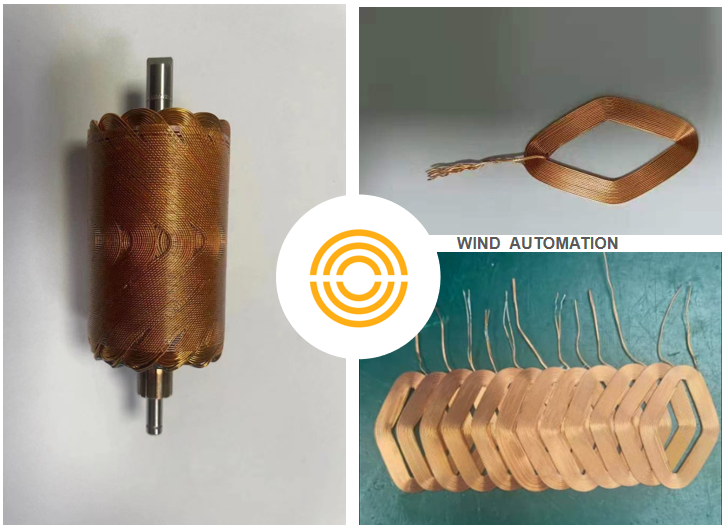

يمكن تطبيق طريقة التلف والعملية التلف على نطاق أوسع للتعامل مع أسفل الملفات
1التلفيق المستقيم
عملية التلفة التي تشكل عملية التلفة المركزة
عملية التلف ، السلك المزخرف أول طلقة على قالب تشكيل وفقا للدورات المطلوبة ،
ومن ثم تشكلت في طي كامل على سلك وضع القضيب،
يتم تطبيق الملصق في كلا الطرفين لتصلب هيكل الملف
2التلفيل الميل (موحد)
هذه الطريقة تتميز الأسلاك المتميلة بزاوية معينة بالنسبة لمحور القائمة
هذا التصميم يسمح التلفيل المستمر، وتحسين كثافة الملفات والأداء المغناطيسي
3. إيقاف السرج
السؤال والإجابة:
1ما هو وقت دورة التلف من المحركات دون فرش؟
2هل نحتاج إلى استخدام طبقة كهربائية ثابتة من الفتحات من أجل استخدام الآلة الخاصة بك؟
3
- نعم
في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:
1.رسم CAD لمصفوفة الستاتور للتحقق من معدل ملء الفتحة
2مخطط التلف
3سلك نحاسي لفة واحدة كافية لتلف 2 قطعة من الستاتورات
4. هل الستاتور لديها وضع مكان فتحات
الأجزاء الرئيسية
| لا، لا، لا | الاسم | العلامة التجارية | ملاحظة |
| 1 | PLC | ياسكاوا | |
| 2 | محرك الخدمة | ياسكاوا | |
| 3 | الشاشة الملموسة | (واينفيو) | |
| 4 | جهاز استشعار | (أومرون) | |
| 5 | وحدات كهربائية | (شنايدر) | |
| 6 | وحدات هوائية | شينشين | |
| 7 | محامل كرات | NSK | |
| 8 | دليل المسمار | الـ HIWIN | |
| 9 | حزام التوقيت | البوابات | |
| 10 | إمدادات الطاقة | أعني جيداً | |
| 11 | مشبك | ETA-1000/L-R | |
| 12 | خفيف | Nidec-SHIMPO | رفع الستاتور الحاجة إلى محرك تخفيض |
الرجاء النقر على رابط الصورة أدناه لمشاهدة فيديو من آلة التدوير فتحة
هناك آلات مستقلة والخط التلقائي يمكن أن تحقق التلف اللاصق
https://youtube.com/shorts/0-s0o-bNF-o
