آلة التلفير المزدوجة للطائرات / آلة التلفير لـ 4 قطب rotor
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نوع المحرك: | حتى فتحات 12،16،36 محرك تيار متردد بتيار مستمر | أقطاب حديد التسليح: | 4 أقطاب |
|---|---|---|---|
| فتحات حديد التسليح: | طائرات مزدوجة حتى فتحات تغطي 12 فتحة، 16 فتحة، 24 فتحة، 28 فتحة، 36 فتحة | نوع اللف: | لف اللفة لا لف الموجة |
| واجهة الإنسان والآلة: | تشخيص العرض على الشاشة | طريقة التشغيل: | الخطوة ، السيارات ، JOG |
| إبراز: | آلة لف لف لف الملفوفات,آلة لف الدوار,rotor winding machine |
||

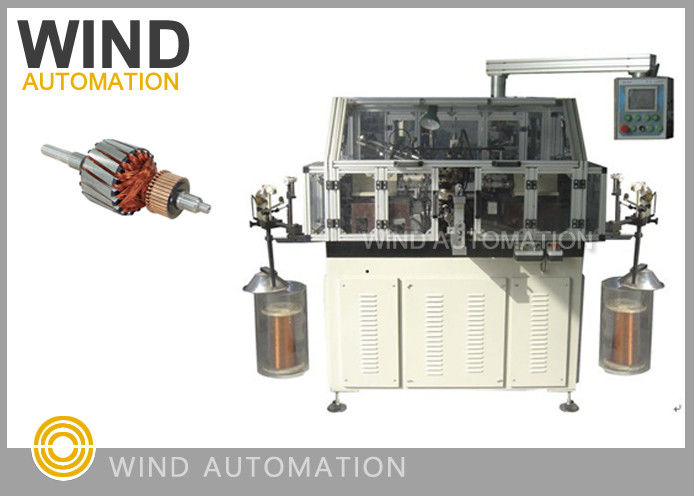

آلة لف درع طائر مزدوج أوتوماتيكية لآلة لف اللفائف ذات 4 أقطاب WIND-STR
التطبيق:
هذه الآلة اللفافة للدرع WIND-STR هي آلة لف لفائف طائرة سريعة للإنتاج الضخم للمحركات
تصنيع الدرع ذو المبادل من نوع الخطاف، الخلاطات، المكانس الكهربائية، المطارق، أدوات الطاقة...
مبدأ العمل:
تعتمد آلة اللف الأوتوماتيكية بالكامل WIND-STR على هيكل طائر مزدوج، 2 قطعة Mitsubishi محرك سيرفو
يقود دوران الطائرين، ومحرك سيرفو واحد من ميتسوبيشي يضمن الدقة
في تحديد المواقع.
أثناء العمل، يتم تثبيت جسم الدرع بإحكام بواسطة أدوات لف وتثبيت عمود من الجانبين الأيسر والأيمن.
عندما تدور الطائرات، يمر السلك عبر حامل السلك، وجهاز الشد ثم يدخل
المغزل المجوف، ويخرج من عجلة انزلاق السلك، ثم ينزلق السلك إلى فتحة الدرع عبر عجلة توجيه سلك الطائر.
بعد هذه الخطوة، يدخل الدرع إلى الفتحة للقيام باللف.
المزايا:
1. جنون سريع، في الظروف العادية يمكن اللف بسرعة 1000~1500 دورة في الدقيقة، الحصول على درع ملفوف قطعة واحدة في
23 ثانية
2. يمكن ضبط معلمة اللف على شاشة اللمس للدرع المختلف، سهولة التشغيل
مثل 12 فتحة، 24 خطاف
12 فتحة، 12 فتحة
3. آلة اللف ذات الطائر المزدوج يمكنها لف الدرع بتوازن أفضل من آلة اللف ذات الطائر الواحد
تولد اللفات مجالًا مغناطيسيًا في المحركات، هناك أنواع مختلفة من الدرع بأشكال مختلفة
موصلات اللف،
خلالها، يتم استخدام لف اللفائف ولف الموجة على نطاق واسع في المحركات العالمية، بينما تشكيل الموصل
يتم استخدام تشكيل الأسلاك المسطحة والأسلاك المستديرة على نطاق واسع في درع محرك التشغيل.
بالنسبة لمحرك PMDC، عدد المغناطيسات والفرش المتعلقة بعدد الأقطاب،
على سبيل المثال مع 2 قطب، 16 مقطعًا، يكون اللف متماثلًا دائمًا،
استخدام الملعب الجزئي ليس حلاً وسطًا في التصميم لتسهيل التصنيع الآلي ونوع اللف ذو الملعب الجزئي قيد الاستخدام العام، لأنه ينتج شررًا أقل ويتطلب نحاسًا أقل،
مما يعني مقاومة أقل للدرع.
الملعب اللف هو حل وسط في التصميم، ولكن ليس لتسهيل البناء الآلي.
بيانات المعلمات:
نطاق قطر السلك
0.16~1.2 مم
| قطر الدرع الخارجي | 20~85 مم |
| طول المكدس | 10~70 مم |
| قطر العمود | 3~15 مم |
| طول العمود | أقل من 250 مم |
| فتحة الدرع | فتحة متساوية |
| عدد اللفات | 0~9999 |
| قطر المبادل | 8~40 مم |
| سرعة اللف | 0~2500 دورة في الدقيقة |
| قوة محرك اللف | 1.5 كيلو واط × 2 |
| (طائر أيسر، طائر أيمن) |
سرعة اكتشاف الزاوية 0~3000 دورة في الدقيقة |
| قوة محرك اكتشاف الزاوية | 0.75 كيلو واط × 1 |
| ضغط إمداد الهواء | 4~6 كجم/سم2 |
| القوة الإجمالية | 4.0 كيلو واط |
| الجهد | ثلاثي الطور تيار متردد 380 فولت 50/60 هرتز |
| الوزن | 1250 كجم |
| الأبعاد | 2000 (طول) × 1000 (عرض) × 1800 (ارتفاع) مم |
| حجم العبوة | 1800 × 1510 × 1920 مم حوالي 5.2 متر مكعب |
| الأجزاء الرئيسية: | PLC ميتسوبيشي اليابانية |
نظام تحكم بمحرك سيرفو ميتسوبيشي أو باناسونيك اليابانية
نظام شاشة لمس ملونة 5.7 بوصة
أسطوانة SMC
اقتراح:
حاولنا لف الدرع على آلتكم WIND-STR،
ووجدنا أن هناك بعض الجوانب التي يمكن لدرعكم تحسينها،

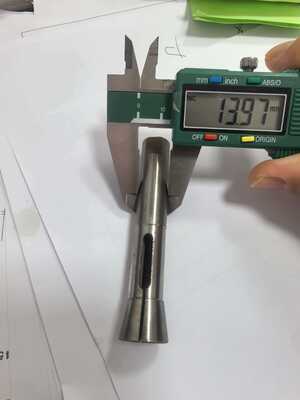

1. العمود ليس مستقيمًا عند إدخال العمود إلى المكدس ينحني في بعض المناطق،
2. الورق العازل لا يلتصق بالفتحة بشكل مثالي
ما سبق هو فقط لمعلوماتكم، ما نفعله الآن هو جعل آلة اللف
تتكيف مع عيناتكم الحالية.
