Bldc Pmac الجهاز اللاصق الجهاز اللاصق الجهاز اللاصق الجهاز اللاصق الجهاز اللاصق الجهاز اللاصق
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نوع المحرك: | 12-الأسنان 24-الأسنان 36-خارج الجزء الثابت ، الدوار ، المحرك | طريقة لف: | يمكن ضبط لف LRK على وحدة التحكم CNC300 |
|---|---|---|---|
| محطة العمل: | محطة مفردة أو مزدوجة | سرعة اللف: | 300 دورة في الدقيقة لكل مقياس سلك |
| سلك واحد أو أسلاك المعطي: | سلك واحد أو أسلاك المعطي | OD للجزء الثابت: | 160 ملم (6.30 بوصة) |
| محرك متعرجا: | BLDC و PMAC Stators ، مضخة ، RC طرازات محركات الطائرات الثابتة ، الطائرات ، الطائرات بدون طيار ، | بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| تسليط الضوء: | آلة لف الطائرة,آلة لف المحرك,motor winding machine |
||

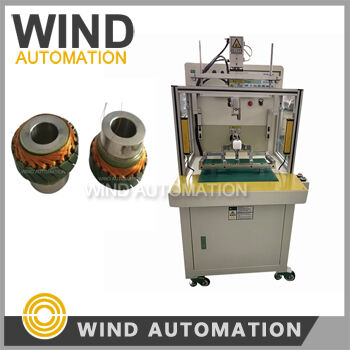

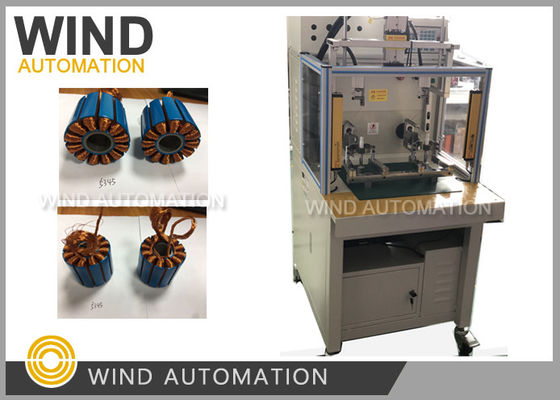

الخيوط السلكية طائرة التلف 12 الأسنان 24 الأسنان 36 الأسنان BLDC و PMAC المثبتينويند-HMW-205D
تطبيق آلة التلف الصناعي:
محركات الستاتور مثل:
BLDC و PMAC، موقف نموذجي، موقف مروحة، موقف مروحة السقف،
محرك لعبة، محرك عجلة التزلج، محرك ستاتور، محرك خارجية كبيرة الحجم،
محرك طائرة بدون طيار، طائرة، طائرة هليكوبتر محرك أوترانر
محركات طائرات طراز RC
السؤال والإجابة:
1كم من المساحة التي يحتاجها الطائر بين الأسنان وبين اثنين من الأسنان المجاورة
أسنان مُصابة بالكامل؟
آلة التلوين الطائرة تحتاج 2.8 ملم بين الأسنان ل 27 خيوط خيوط، 0.28 ملم حجم،
لذا عرض الفتحة 4 ملم كاف
2.Wنحتاج إلى معلومات حول الحد الأدنى والحد الأقصى للأبعاد للستاتورات.
كيفية تغيير الأدوات / تصنيعها لكل نوع من أجهزة الستاتور
كما قد يكون لديك أنواع الستاتورات، والمركز الواحد المثبطة WIND-HMW-205S سيكون مناسبا،
الحد الأدنى والحد الأقصى للأبعاد لمجموعة OD للستاتورات هو12ملم (0.48') ، 12 فتحة،
و 160mm ((6.30") ،
3.الهدف بالنسبة لنا هو للفواصل القوائم التي هي على الأرجح بين (قطر) 80 ملم و 350 ملم،
ارتفاع المجموعة 15...100 ملم
"ويند - إتش إم دبليو - 205 إس" مصممة لصنع "ستاتورات" صغيرة "أو دي" أقل من 160 ملم
انها ليست مناسبة للفول ستاتورات أكبر،
مثل سيارة لا يمكن أن تعمل كشاحنة،
نوع آخر من الجهاز WIND-HMW-1M هو لتلف الدراجة الكهربائية عجلات المحرك،
هذا الملف صمم لمحرك العجلات الكبيرة من الدراجات الكهربائية
نماذج طائرة آلة التلف الصناعي المزايا:
| نوع التلف |
CNC طائرة التلف أسرع من التلف الإبرة
|
| آلة ذكية سهلة تغيير الأدوات |
آلة تقوم بمخططات تدوير مخصصة يمكنك اختبار قيم مختلفة لـ kv في نماذجك الأولية والإنتاج منخفضة الحجم آلة لف مثل WIND-HMW-205D يمكن أن توفر الكثير من الوقت من طلب مخطط لف مخصص من الشركة المصنعة. |
| حجم الستاتور في المحركات المتفوقة |
من فتحات 2 إلى فتحات 24، يتم صنع فتحات أخرى حسب الطلب، أصغر قطر خارجية ستاتور آلة التلفيق يمكن أن الرياح هو 12mm (0.48 ')) ، 12 فتحات، كما هو مبين في صورة ستاتور الجرح أدناه
|
| أسلاك واحدة أو أسلاك متعددة |
يمكن أن يلف ستاتورات مع سلك واحد أو خيوط الأسلاك الموازية
|
| أسلاك الموتي المعالجة |
30 قطعة من الأسلاك مع 15 قطعة من المشدات
|
محرك بدون فرشاة Outrunner الجهاز المتحرك الطائر الملفوف المعلم:
قطر السلك: 0.10 ~ 0.60mm (AWG18 ~ AWG23)
خيار التشغيل: تلقائي
التلف الآلي، التفصيل الآلي، ترتيب التلف الآلي، التثبيت الآلي والقطع الآلي
فتحة الستاتور لا : من 2 إلى 24 فتحة (الفتحات الأخرى المصنوعة حسب الطلب)
تحريك الأسلاك: 60 ملم
إمدادات الطاقة: AC220V 50/60Hz
الوزن: حوالي 350 كجم
مقاس: 1260 ((L) x650 ((W) x1150 ((H) mm
جهاز التحكم: CNC300
الغرض من هذه الملفوفات هو خلق مجال مغناطيسي عندما يتم تشغيل تيار من خلالها
هناك عدة أنواع مختلفة من آلات التلف ، من آلات التغذية اليدوية البسيطة إلى معقدة
آلات التحكم الرقمي الحاسوبي (CNC). بعض الاستخدامات الأكثر شيوعا لآلات التلف هي لفائف
التلف، وتلف الحبل، والتلف المستمر. العديد من الصناعات تستخدم هذه الأجهزة،
بما في ذلك الإلكترونيات، والستاتور، والدوران، والسلسلة في صناعة السيارات والأسلاك.
في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:
1ستاتور 5 أجزاء بدون لف
2الستاتور الجرح 1pc
3سلك نحاسي لفة واحدة كافية لتلف 10 أجزاء من الستاتور
4رسم طبقة الستاتور و رسم التلف
الرجاء النقر على الرابط أدناه لمشاهدة فيديو من خيوط الأسلاك ستاتور الملف
