كيفية إنتاج 4Plole Armature مع Winder
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طريقة القيادة: | محرك سيرفو للفول 3 | نوع المحرك: | أداة كهربائية، مثقاب، مطرقة، رانهورا، عاكس الأخدود |
|---|---|---|---|
| طريقة اللف: | لف الطيارة وليس لف الإبرة | محطة: | محطة واحدة اثنان طائرات |
| لون الآلة: | أبيض أو متطلبات العميل | ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| رقم NCM / رمز النظام المنسق:: | آلة لف لفائف 8479811000 | حجم الأسلاك النحاسية: | ماكس AWG16 1.3ملم |
| إبراز: | آلة لف عضو الإنتاج ذات 4 أقطاب,آلة لف عضو الإنتاج للإنتاج,لفاف عضو صناعي مع ضمان,armature winding machine for production,industrial armature winder with warranty |
||
آلة لف العضو الدوار الأوتوماتيكية بالكامل مع جهاز شد إلكتروني
WIND-ST-TD2B

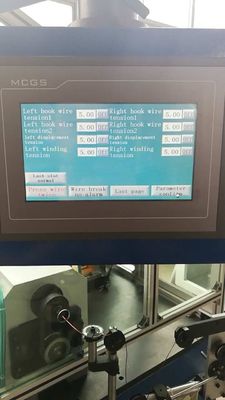

جهاز الشدالمستخدم في آلة لف العضو الدوار هذه يتم التحكم فيه إلكترونيًا.
معظم أجهزة الشد المستخدمة في آلات اللف، أحدها هو جهاز شد مسحوق مغناطيسي، والذي له نطاق تطبيق صغير.
أحدها هو جهاز شد التخلف المغناطيسي، والذي له نطاق تطبيق واسع.
تستخدم Wind Autotion أجهزة شد التخلف المغناطيسي.
توضح الصورة أن أقصى عزم دوران هو 5 كجم وأقصى جهد هو 24 فولت.
التطبيق:
لف العضو الدوار ذي المبادل ذي الشقوق

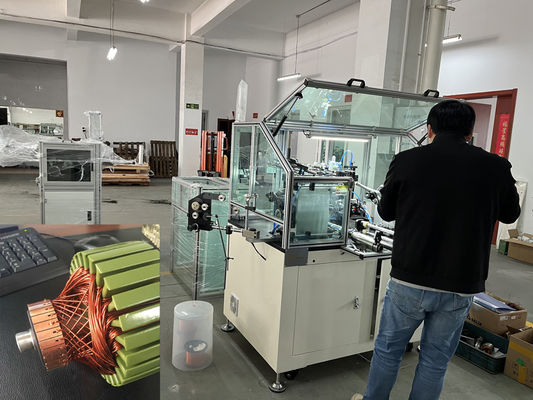

آلة لف العضو الدوار الأوتوماتيكية بالكامل WIND-ST-TD2B هي آلة لف مزدوجة الطيران مصممة خصيصًا لإنتاج العضو الدوار ذي المبادل ذي الشقوق، وهي مناسبة لللف عالي السرعة للعضو الدوار ذي القطر المتوسط والخشن. تعتمد الآلة آلية قص تلقائية وطريقة إدخال سلك مساعدة، مما يحسن بشكل كبير سرعة لف العضو الدوار ذي الأخدود. تستخدم هذه الآلة على نطاق واسع في لف العضو الدوار للمحركات ذات التيار المستمر والمحركات التسلسلية. قطر اللف المناسب 0.25 مم ~ 1.2 مم. تستخدم على نطاق واسع في فتحات الأسلاك الرفيعة للعضو الدوار ذي الأخدود والمبادل ذي الأخدود ذي القطر الكبير، وهي مناسبة لللف التلقائي للشقوق ذات الأرقام الفردية والزوجية.
المزايا التنافسية:
1. للعضو الدوار ذي السلك النحاسي الرفيع،
كانت الآلة لديها ردود فعل جيدة لللف بسلك نحاسي AWG30 (0.25 مم) للعضو الدوار.
2. للعضو الدوار ذي السلك السميك، يمكن للآلة WIND-ST-TD2B التعامل مع العضو الدوار AWG16 (1.35 مم).
3.
لا حاجة للعمل مع آلة تجويف مبادل مخصصة خاصة
4. معدل إنتاجية 98% أو أعلى مضمون عندما تكون جودة المبادل ذي الشق جيدة
5. حتى الآن هي أفضل آلة في الصين للف العضو الدوار ذي الشق.
المعلمات:
مصدر الطاقة: 220 فولت، 50 هرتز
المحرك: محرك سيرفو Mitsubshi 1000 واط لللفمحرك سيرفو Mitsubshi 400 واط للترتيب
محرك سيرفو Mitsubshi 400 واط للفهرسة
قطر السلك: 0.45 مم ~ 1.25 مم
قطر الوحدة الخارجي: 70 ~ 250 مم
المغزل: 0 ~ 1500 دورة في الدقيقة
عدد اللفات: 0-999
ضغط الهواء: 0.5-0.7 ميجا باسكال
هوائي: Airtac
تعليمات الاستخدام:
ضع العضو الدوار يدويًا واضغط على زر 'ابدأ'، ستقوم الآلة بالقص، والتعليق، واللف، والفهرسة تلقائيًا وتكرارًا حتى يتم لف عضو دوار بالكامل.
آلة اللف WIND-ST-TD2B مخصصة لللف للعضو الدوار ذي المبادل من نوع الرافع. لديها طيران مزدوج للقيام باللف مع قطع تلقائي للسلك، وهيكل قص، وطريقة مساعدة لإدخال السلك لترقية سرعة اللف.
البند
الاسم
النوع
الكمية
1
حزام دوران المغزل
165 لتر
1 قطعة
2
| مفتاح ربط مفتوح | 13-16 مم | 1 قطعة | 3 |
| برغي مشقوق | 102XL | 2 قطعة | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| برغي صليبي | RT18-32 2A | 2 قطعة | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| مفتاح ربط | RT18-32 10A | 2 قطعة | 9 |
| ملقط | AL-13D-02 | 2 قطعة | 9 |
| زرادية قطرية | AL-13D-02 | 1 قطعة | 9 |
| سؤال: | AL-11RL-02 | 1 قطعة | 9 |
| إجابة: | 11 | 10 | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| 1 قطعة | 11 | دلو سلك | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| أدوات | البند | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق | |
| النوع | الكمية | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق | |
| مفتاح سداسي داخلي | 8 قطع | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق | |
| 2 | |||
| مفتاح ربط مفتوح | 13-16 مم | 1 قطعة | 3 |
| برغي مشقوق | 1.5 بوصة | 1 قطعة | سؤال وجواب: |
| برغي صليبي | 4 بوصة | 1 قطعة | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| مفتاح ربط | 8 قطع | 1 مجموعة | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| ملقط | ستانلس ستيل | 1 قطعة | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| زرادية قطرية | 1 قطعة | 1 قطعة | سؤال وجواب: |
| سؤال: | هل هي آلة لف من نوع الطيران؟ أود أن أفهم كيف يمكن لتصميم آلة اللف الخاص بك أن يتغلب على مشكلة آلة اللف التقليدية التي تم تصميمها للمحرك ثنائي القطب. | ملف اللف في صفيحة رباعية الأقطاب له زاوية أصغر من صفيحة ثنائية الأقطاب عبر شق الصفيحة. لذلك، تستخدم آلة اللف رباعية الأقطاب رأس توجيه سلك بزاوية أصغر لتوجيه سلك المغناطيس للانزلاق في شق صفيحة رباعية الأقطاب. وبالتالي، سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق. بالنسبة لصفيحة ثنائية الأقطاب، يكون رأس التوجيه أعرض ويمكن توجيه السلك للانزلاق في قاع الشق. | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
| إجابة: | قلقك هو معدل ملء الشق لـ 4 أقطاب، | سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق | |
| سيستقر السلك على جانب الشق بدلاً من الاستقرار في قاع الشق |
كانت المشكلة
من قبل وتم حلها بواسطة الأدوات،
الأدوات هي المفتاح لحل المشكلة، كانت هناك لوحتان جانبيتان في الأدوات يمكن أن تجبرا سلك المغناطيس على القاع.
يرجى النقر على الصورة أدناه لمشاهدة الفيديو
