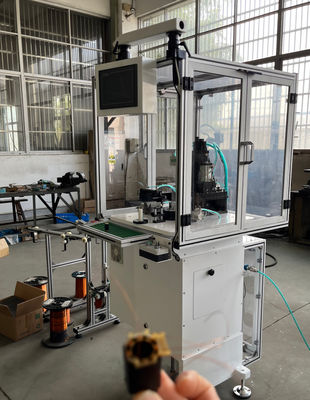

20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف

الصين 20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف المزود
20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف المزود 20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف المزود 20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف المزود 20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف المزود

صورة كبيرة :  20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف

تفاصيل المنتج:

Place of Origin: China
اسم العلامة التجارية: WIND AUTOMATION
إصدار الشهادات: CE
Model Number: WIND-1B-TSM

شروط الدفع والشحن:

الحد الأدنى لكمية:
الأسعار: قابل للتفاوض
شروط الدفع: T/T
مفصلة وصف المنتج
Condition: New Needle No.: Two needles wind 2poles per time
Working station: Single station 8poles can be wound 4times Winding Speed: 300RPM To 500RPM according Wire Gauge
Automatic Type: Fully Automatic Machine Color: White or Per Customer Requirement
بعد البيع: المهندسون المتوفرون لخدمة الآلات في الخارج

20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة لف مع أربع إبر BLDC لف



التطبيق:


آلة لف الإبرة المتحركة بخطوة WIND-1B-TSM يمكن أن تلف فتحات 2 مرة واحدة ،


تغطي 6 أعمدة، 8 أعمدة، 9 أعمدة، 10 أعمدة، 12 أعمدة، 14 أعمدة، 18 أعمدة





المزايا:


سريعة ومرنة، محرك خطوة محرك ستاتور إبرة التلف مع 2 فتحات التلف في كل مرة


2 الفوهات الملفوفة يعمل كثنائي محطة BLDC الدوال الستاتور ومستقر من 2 محطة الدوال الجهاز







المعلم:


قطر السلك: 0.08 ~ 0.8mm


معرّف الستاتور:15mm~65mm


ارتفاع الكومة:7-100mm


المدير رقم 0-9999


خيار التشغيل: خطوة خطوة / تلقائي


أقطاب الستاتور: 6 أقطاب، 8 أقطاب، 9 أقطاب، 10 أقطاب، 12 أقطاب، 14 أقطاب، 18 أقطاب (مخصصة)


ضغط الهواء:0.5~0.7MPa


الطاقة:1KW، مرحلة واحدة، AC220V 50/60Hz


الوزن: حوالي 450 كجم الأبعاد: 1600 ((L) x 1000 ((W) x 1500 ((H) ملم

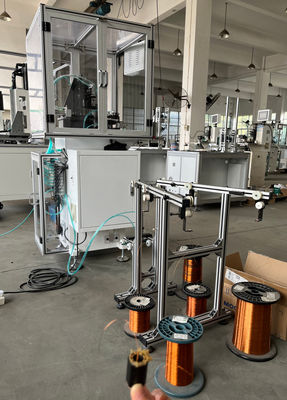

20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف

التكوين:


شركة Mitsubishi PLC


شاشة لمسة متضمنة واجهة الإنسان والآلة


محرك خطوة عالي الطاقة


أسطوانة الهجوم الجوي








خصائص آلة التلف الصناعي النوع 1:
الرجاء، حدد النموذج رقم...





تأكيد: نعم / لا
إذا لا، يرجى الإشارة إلى المعيار الخاص بك



1 قطر أنبوب الستاتور 70 ملم نعم
2 عرض أنبوب الستاتور 15 ملم نعم
3 عدد المحاور 4 على الأقل لا
4 خطوط الإحداثيات التسامح ±0,01 ملم نعم
5 تحمل الإحداثيات الزاوية ±0,5 دقيقة زاوية نعم
6 مسار العمود على الأقل 100 ملم نعم
7 سرعة التلف 10 60 رياح في الساعة نعم، 350 إلى 400 دورة في الدقيقة
8 القياس القياسي القياس الخارجي 63 ملم نعم
9 الستاتور القطر الداخلي لا حدود > 15 ملم
10 الحد الأقصى لطول الستاتور مع الأجزاء الأمامية 80 ملم على الأقل نعم
11 الحد الأدنى لطول الستاتور مع الأجزاء الأمامية 15 ملم نعم
12 فتحات الستاتور لا حدود لا6,8,9,10,12,14، 18 فتحة
13 الحد الأدنى لعرض الفتحة 08 ملم نعم
14 قطر سلك العمل 0,063 0,315 ملم (ثنائي) نعم
15 عدد الأدوات 2 كلا، فوهتان، فول واحد
16 عدد المشدات 2 نعم
17 وضع التحكم كمبيوتر محمول مع برنامج لا، PLC و HMI
18 إمدادات الطاقة 3 ~ 380 فولت (± 15 ٪) ، 50 هرتز، 2 كيلوواط NO,1~220V،50Hz،1.5 كيلوواط







السؤال والإجابة:




1.أي نوع من طيات إبرة الستاتور يجب أن نختار لستاتورنا؟


    Tآلة التلفير الإبرة ستاتور WIND-1B-TSM مناسبة جدا لتلفيل محرك خطوة مع



ثمانية أقواس



آلة التلف ، وتحديد المؤشرات والقطع تلقائيًا دون ترتيب لمعدل ملء الفتحات ليس عالية الستاتور

آلة التلف WIND-1B-TSM مع التلف لا يرتب جهاز مؤشر تلقائي والزاوية



جهاز التأرجح كامي مناسب جدا للفول الأسلاك الكبيرة والصغيرة ، رفع أو خفيفة BLDC المحركات




2.كيف هو التدريب على تشغيل آلة لف الستاتور؟



    بالنسبة لتدريب الآلة، عادةً ما ترسل مهندساً واحد إلى مصنعنا للتفتيش قبل التسليم،



ويند-1B-TSM ليست آلة معقدة، إذا المهندس الخاص بك لديهم الخبرة ثم كنت لا تحتاج إلى

تعال ويمكننا أن نلتقط بعض الفيديوهات لك للعمل




3.هل الجهاز منكم يتم تشغيله ووضعها في التشغيل؟


   نعم، يتم تشغيل الجهاز من جانب الجهاز للطاقة على الجهاز


بدء، زر الطوارئ، تلقائي/خطوة سويت لتشغيل الجهاز



4.ليس لديّ جرح، لماذا تحتاج إلى جرح؟

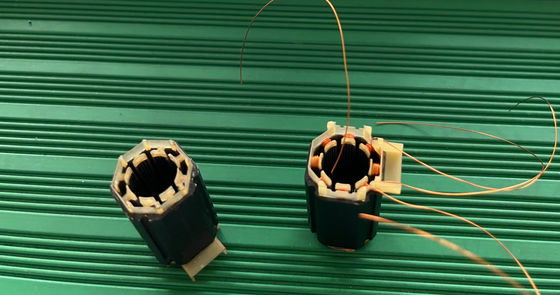

يمكن أن يظهر الستاتور الجرح شنغهاي الرياح التشغيل الآلي

مخطط التلفيف الذي يتضمن طريق التلفيف، السلك الجسر، السلك النهائي،

إذا لم يكن لديك الجرح ستاتور، يرجى توفير رسم التلف






في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:


1- ستاتور كومة 5 قطع بدون لف مع غطاء العزل أو ورق العزل


2الستاتور الجرح 1pc


3سلك نحاسي لفة واحدة كافية لتلف 10 أجزاء من الستاتور



4رسم طبقة الستاتور و رسم التلف





محركات الخطوة تقسيم دوران كامل من الدوار إلى عدد من نفس الحجم



لتحديد موقع الحمل بسرعة والاحتفاظ به في أي من هذه الخطوات. المعروف أيضا باسم محركات خطوة أو خطوة



المحركات، هذه المحركات DC بدون فرشاة توفر تحديد المواقع السريع والدقيق و عزم الدوران الاستثنائي.



تتيح تقنية الخطوة استخدام جهاز تحكم مفتوح الحلقة



تخفيض التكلفة الإجمالية مقارنة بنظام محرك الخدمة، هو عالية الأداء، بدون فرشاة، صيانة



محركات الخطوة الحرة توفر تحكم حركة دقيق وفعال للغاية من حيث التكلفة.

أنت تنتج محركات الخطوات، وشركة "ويند أوتوماتيك" توفر آلات تصنيع المحركات.





الرجاء النقر على الصورة أدناه لمشاهدة الفيديو

20، 28 ،35,42سلسلة 57 محرك خطوة ستاتور آلة التلف مع أربع إبر BLDC التلف
