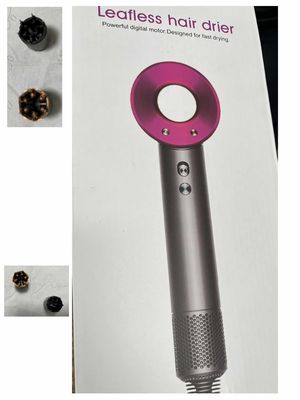

كيفية إنتاج مجفف شعر بدون أوراق محرك ستاتور جفاف سريع عازف الهواء الرقمي القوي
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الحالة: | جديد | محور: | 4 المحور |
|---|---|---|---|
| محطة العمل: | محطة واحدة / محطة مزدوجة | سرعة اللف: | Max. الأعلى. 400RPM according Wire Gauge,Stator Size 400 دورة في الدقيقة وفق |
| النوع التلقائي: | اوتوماتيك كليا | آلة لف لون المحرك: | أبيض أو حسب متطلبات العميل |
| محرك متعرجا: | لف الأسنان لمكدس الجزء الثابت المطلي أو الأغطية البلاستيكية | بعد البيع: | المهندسون المتوفرون لخدمة الآلات في الخارج |

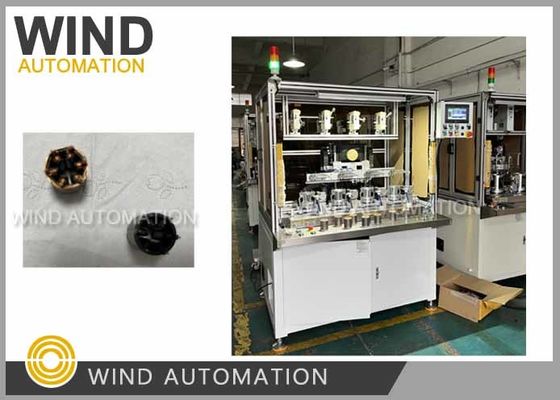

كيفية إنتاج مجفف شعر بدون أوراق محرك ستاتور جفاف سريع عازف الهواء الرقمي القويWIND-BLDC
أسنان الستاتور للوصول إلى الجهاز التطبيق
صنع ملفات على الأسنان للستاتور في الفتحة مثل 36 فتحة ستاتور،
آلة التلف الصناعيالمعلم:
| النموذج | WIND-BLDC-2،4 |
| كومة التلف | الستاتور الداخلي |
| المحطة | محطة واحدة |
| قطر السلك | 0.1-1.2mm ((وفقا لمعدل ملء فتحة الستاتور وعرض فتحة) |
| حجم الستاتور | القطر الخارجي: ماكس 230 ملم (9.055') القطر الداخلي: Min.10mm (0.394') وزن الكومة: 10 كجم كحد أقصى طول الكومة: 100 ملم أقصاه (3.94 ′′) |
| إعداد البرنامج |
الحد الأقصى للخطوة هو 200 خطوة. يقوم برنامج النظام بتخزين 10 مجموعات ، والتي هي أكبر من التخزين يمكن تحميله بواسطة الكمبيوتر وتنزيله مع التخزين غير المحدود.
|
| سرعة التلف | ماكس.400rpm ((وفقا لحجم السلك،طول المجموعة وحجم الستاتور) |
| المحور | 4 محور |
| الطاقة الإجمالية | 8 كيلوواط |
| المدخلات | AC380V ± 10% 3 مرحلة 50/60Hz |
| مصدر الهواء | 0.4~0.7Mpa |
| حجم الجهاز | حوالي 1000 ((W) × 800 ((D) × 1800 ((H) ملم |
السؤال والإجابة:
1ما هو وقت دورة التلف من المحركات دون فرش؟
الستاتور يبلغ قطره 230 ملم.
القطر الداخلي 167.2 ملم
طول الستاتور من 10 ملم إلى 100 ملم، ولكن الآن لدينا طلبات لمجموعة 10 ملم الطول.
هناك 40 دورة لكل سن مع 4 أسلاك قطرها 0.4 ملم بالتوازي.
وقت الدورة: Fأو لف كل ستاتور المذكورة أعلاه تكلف 10 دقائق لكل قطعة
2هل نحتاج إلى استخدام طبقة كهربائية ثابتة من الفتحات من أجل استخدام الآلة الخاصة بك؟
تم تصميم الجهاز حسب أكبر طول الستاتور الخاص بك، لمثل هذا الستاتور الكبير، يجب أن يكون ثقيلا جدا
على الأقل 5KGS، لذلك أثناء التلفيق، نحن بحاجة إلى إضافة خفض للسماح التلفيق سلسة وغير متأثرة،
هناك 40 دورة لكل سن مع 4 أسلاك قطرها 0.4 ملم بالتوازي.
أسلاكك ودوراتك أكثر من اللازم لمنطقة الفتحات
سلك الطبقة العليا سوف تضغط على سلك الطبقة السفلية،
ستسقط السلك
إقتراح أوتوماتيكية الرياح:
1نقترح غطاء عازل ويمكننا تصميم الغطاء
إذا أظهرت مظاهرة التلفيف أن الغطاء العازل ضروري
يمكنك الإشارة إلىآلة لف الطلاء الكهرومغناطيسي للستاتورات ذات 36 فتحةفيديو
إنها نفس الطريقة الملتوية لك ولكنها ذات منحنيات قليلة جداً (أقل من 30 دورة)
2إذا كنت لا تريد أن تستثمر الأدوات لصنع الأغطية البلاستيكية
يجب أن تتحمل المادة 155 درجة مئوية
هل يمكنك استخدام 0.7mm إلى 0.8mm سلك واحد بدلا من
باستخدام أسلاك 2 قطرها 0.56 ملم أو 4 أسلاك قطرها 0.4 ملم
- نعم
في ما يلي العينات والرسومات اللازمة لتصنيع الآلة وتشغيلها:
1.رسم CAD لمصفوفة الستاتور للتحقق من معدل ملء الفتحة
2مخطط التلف
3سلك نحاسي لفة واحدة كافية لتلف 2 قطعة من الستاتورات
4. هل الستاتور لديها وضع مكان فتحات
الأجزاء الرئيسية
| لا، لا، لا | الاسم | العلامة التجارية | ملاحظة |
| 1 | PLC | (ياسكاوا) | |
| 2 | محرك الخدمة | (ياسكاوا) | |

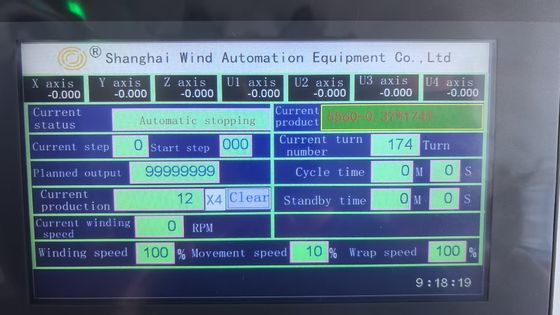

| 3 | الشاشة الملموسة | (واينفيو) | |
| 4 | جهاز استشعار | (أومرون) | |
| 5 | وحدات كهربائية | (شنايدر) | |
| 6 | وحدات هوائية | شينشين | |
| 7 | محامل كرات | NSK | |
| 8 | دليل المسمار | الـ HIWIN | |
| 9 | حزام التوقيت | البوابات | |
| 10 | إمدادات الطاقة | أعني جيداً | |
| 11 | مشبك | ETA-1000/L-R | |
| 12 | خفيف | Nidec-SHIMPO | رفع الستاتور الحاجة إلى محرك تخفيض |
الرجاء النقر على الصورة أدناه لعرض الفيديو الستاتور آلة التلف
