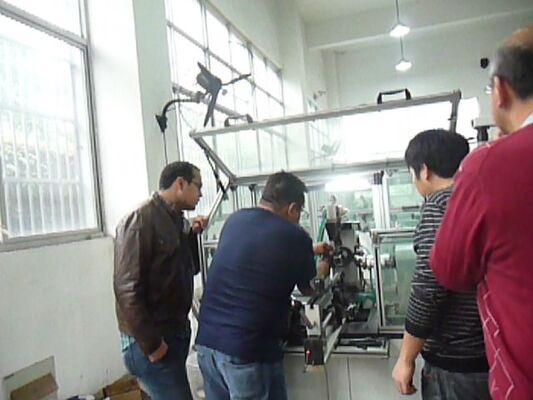

كيفية إنتاج ملف محرك التيار المستمر باستخدام آلة لف الأرماتور الأوتوماتيكية ذات الرافعة المزدوجة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| حجم السلك الذي تم معالجته: | عادة 0.20 ~ 1.2 مم (AWG17 ~ AWG32) | التعامل مع ماكس سلك: | 1.35ملم (حوالي AWG16) |
|---|---|---|---|
| ويندر فلاير: | آلة لف الحلق المزدوجة مزدوجة الطائرة | تصنيع حديد التسليح: | مطارق المكنسة الكهربائية مطرقة أدوات السلطة |
| كومة الدوار المحرك: | كومة مستقيمة أو انحراف بطريقة تموضع أولية مختلفة | طريقة التشغيل: | الخطوة ، السيارات ، JOG |
| إبراز: | آلة لف الأرماتور ذات الرافعة المزدوجة,آلة أرماتور محرك التيار المستمر الأوتوماتيكية,آلة لف الأرماتور مع الضمان,automatic DC motor armature machine,armature winding machine with warranty |
||

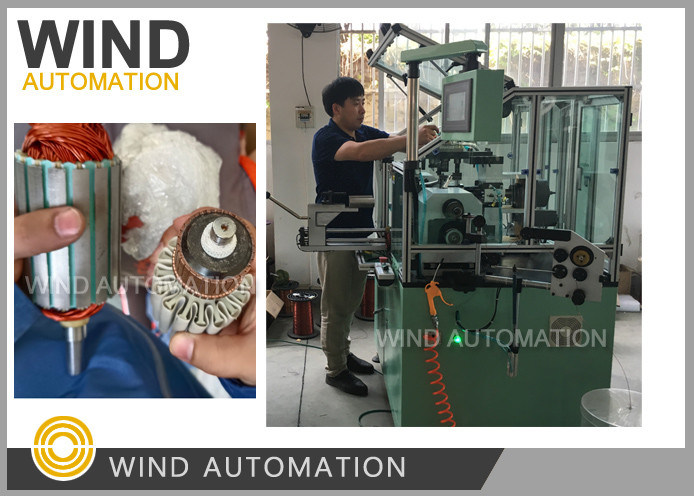

آلة لف ملفات المحرك بدون خطاف، ملف مزدوج، آلة لف
لمكانس الكهرباء والمطارق وأدوات الطاقة الكهربائية، محرك WIND-ST-TD2B
البيانات والتطبيقات الرئيسية لآلة اللف:
آلة لف ملفات المحرك لملفات المحرك ذات المشقوقة، مكانس كهربائية، مطارق، أدوات كهربائية
حيث يكون المبدل بدون خطاف وله طريقة خاصة للضغط والربط
السلك النحاسي بمنطقة فتحة سلك المبدل
| معلومات ملف المحرك | الحجم | ملاحظة |
| قطر السلك النحاسي | 0.20 ~ 1.2 مم | AWG17 ~ AWG32 |
| نطاق قطر ملف المحرك | 20 ~ 90 مم | 0.787 بوصة ~ 3.543 بوصة |
| طول مكدس ملف المحرك | 10 ~ 130 مم | 0.394 بوصة ~ 5.118 بوصة |
| قطر المبدل | 8 ~ 60 مم | 0.315 بوصة ~ 2.362 بوصة |
| عدد فتحات ملف المحرك | فتحات فردية، زوجية | |
| عدد اللفات | 0 ~ 99999 | |
| سرعة شوكة الطيران | 0 ~ 2000 دورة في الدقيقة | |
| سرعة الفهرسة | 0 ~ 2500 دورة في الدقيقة | |
| إجمالي الطاقة | 3.5 كيلو واط | |
| طريقة التشغيل | خطوة، تلقائي، JOG | |
| مصدر الطاقة | AC380V 50/60 هرتز | 3 مراحل |
| مصدر الهواء | 5 ~ 7 كجم/سم2 | 0.5 ~ 0.7 ميجا باسكال |
| الوزن الإجمالي | حوالي 1000 كجم | |
| الأبعاد | 1530 مم × 1280 مم × 1650 مم |
التكوين الرئيسي لآلة لف ملفات المحرك:
PLC: MITSUBISHI
نظام التحكم المؤازر: DELTA
شاشة اللمس: MCGS7062KS
النظام الهوائي: AIRTAC
الشد: شد التباطؤ
طريقة التوجيه الخطية: HIWIN
المكونات الكهربائية الرئيسية: كوريا واليابان
مزايا آلة لف ملفات المحرك/الدوار:
1. آلة لف ملفات المحرك WIND-ST-TD2B هي آلة مخصصة للف ملفات المحرك ذات المشقوقة
ملفات المحرك بدون خطاف، الحصول على تكيف جيد لنوع فتحة المبدل مع الأخدود
2. لا حاجة للعمل مع آلة قطع خاصة مخصصة
3. بالمقارنة مع ملف المحرك من النوع الخطافي، يوفر ملف المحرك من النوع المشقوق السلك النحاسي ويقلل التكلفة،
ولكن لف ملف المحرك من النوع المشقوق يمكن أن يكون تحديًا
لأن آلة لف ملفات المحرك ذات المبدل المشقوق تختلف عن آلة لف ملف المحرك من النوع الخطافي
WIND-ST-TD2B هي أفضل آلة لف للمبدل المشقوق في الصين خلال مصنعي الآلات
4. معدل إنتاجية 98٪ أعلاه مضمون عندما تكون جودة المبدل ذات الفتحات جيدة
عملية تشغيل آلة لف ملفات المحرك:
يحتاج المشغل فقط إلى تحميل وتفريغ ملف المحرك،
الإجراءات الأخرى مثل الربط واللف والفهرسة والقطع هي عملية تلقائية
اللف واللحام هما أهم عمليتين في بناء المحركات، آلة لف WIND-ST-TD2B
هي بشكل أساسي للف اللفة التلقائي لملف المحرك ذي المبدل المشقوق كما هو موضح أدناه:
1. ملف المحرك المستقيم و
2. دوار الترقق المائل
الغرض من آلة لف ملفات المحرك هذه هو إنشاء ملف لف المجال المغناطيسي
عندما يتم تشغيل التيار من خلالهم،
